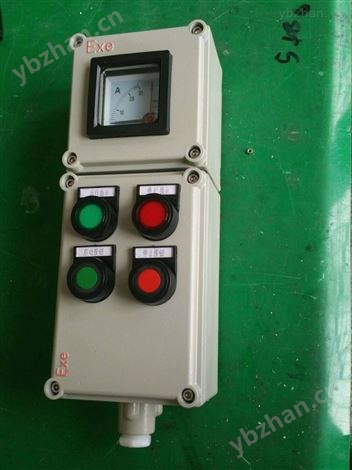

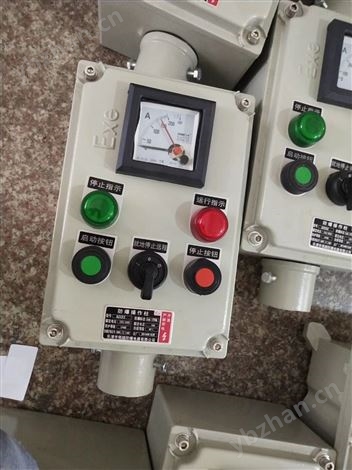

現場機旁操作防爆按鈕盒 返回列表頁

現場機旁操作防爆按鈕盒使用范圍：
1.1區、2區危險場所；
2.ⅡA、ⅡB、ⅡC類爆炸性氣體環境。

現場機旁操作防爆按鈕盒產品特點：
1.采用鋁合金壓鑄成型，表面高壓靜電噴塑，不銹鋼外露緊固件
2.內裝*轉換開關、按鈕、電流表、指示燈
3.轉換開關有30多種功能可由用戶自由選擇
4.*開關操縱機構經過優化設計,可以自動找正,能保證轉動靈活,無卡滯現象
5.電流表量程由用戶
6.鋼管或電纜布線均可
7.啟碩產品出廠銘牌上只體現總單元內容,名分單元代號為訂貨參數
8.安裝方式：立式或掛式
現場機旁操作防爆按鈕盒技術參數；
防爆標志：ExedIICT6、ExdIICT6、
額定電壓：AC380V/220V/50HZ
防護等級：IP54 IP55（IP65）
防腐等級：WF1
螺紋規格：DN20/G3/4;
防爆指示燈電壓代號:a:AC/DC 12-36V b:AC/DC48-100V
c:DC220V d:AC220-380V
防爆指示燈顏色代號:R:紅色G:綠色Y:黃色W:白色
防爆按鈕觸頭型式代號:Ⅰ:一常開一常閉Ⅱ:二常開Ⅲ:二常閉
防爆電流表精度及規格:1.5級/0.1A、0.5A、1A、
1.5A、3A、5A、7.5A、10A
防爆電壓表精度及規格:1.5級/30V、50V、75V、100V、120V、150V、200V、250V、300V、
型號含義：
分單元中詳細注明開關,按鈕,指示燈,電流表各自的參數，如數量,規格,電壓等。
2.1,開關：在選型時參照開關代號中的各種功能選取相應的開關，用戶另有特殊要求的請在訂貨選型前與本公司工程技術人員澄清，我公司可根據要求特制。
如：開關選用功能代號為A，則注為：K1-1A。
2.2,指示燈：選型時根據所需指示燈的顏色,電壓,數量注明指示燈代號。
如：指示燈選用兩燈紅綠各一，電壓為AC220V，則注為：D2-1Rd/1Gd；指示燈選用兩燈均為紅色24V，則注為D2-2Rb。
2.3,按鈕：選型時注明按鈕的數量,按鈕頭結構,觸頭型式等參數，注明選用按鈕的代號。
如：兩按鈕均為一常開一常閉，按鈕結構為標準型按鈕，則注為：A2-2Ⅰa
如：兩按鈕一只為一常開一常閉，一只為二常開，按鈕結構為標準型按鈕，則注為：A2-1Ⅰa/1Ⅱa。
