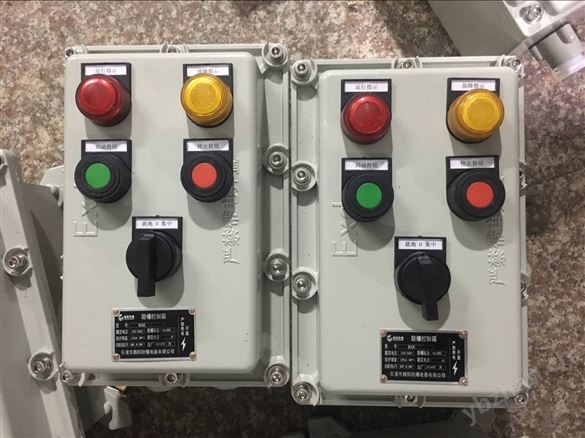

鋁合金防爆操作柱立式/掛式-配電箱/柜 返回列表頁

鋁合金防爆操作柱立式/掛式適用范圍：
1.適用于爆炸性氣體環境1區,2區危險場所。
2.適用于ⅡA,ⅡB類爆炸性氣體環境。
3.適用于T1-T6組溫度組別
4.廣泛適用于石油開采、煉油、化工、等危險環境及海洋石油平臺、油輪等場所。

鋁合金防爆操作柱立式/掛式產品特色：
1.外殼采用鋁合金焊接而成。
2.內裝*轉換開關,按鈕,電流表（可按用戶要求裝其他儀表）,指示燈等。
3.轉換開關有30多種功能可由用戶自由選擇，可根據要求特制。
4.**開關操縱機構經過優化設計，可以自動找正，保證開關轉動靈活，無卡滯現象。
5.電流表量程由用戶。
6.鋼管或電纜線均可。
7.產品出廠銘牌上只體現總單元內容，各分單元代號為訂貨參數。
鋁合金防爆操作柱立式/掛式結構描述：
蓋板帶合頁裝置—蓋板和殼體配有不銹鋼合頁，可以方便檢修。有要求時請注明。
蓋板嵌壓密封條結構—蓋板在隔爆面之外設置發泡密封條，在不影響防爆的前提下，有效提高防護能力。
歡迎定貨或咨詢詳情：
舉例：
一,總單元中注明所需開關,按鈕,指示燈,電流表數量規格,產品安裝方式,進線方式。
如：二鈕一表二燈掛式注為：BZC51-A2B1D2G。
二,分單元中詳細注明開關,按鈕,指示燈,電流表各自的參數，如數量,規格,電壓等。
2.1,開關：在選型時參照開關代號中的各種功能選取相應的開關，用戶另有特殊要求的請在訂貨選型前與本公司工程技術人員澄清，我公司可根據要求特制。
如：開關選用功能代號為A，則注為：K1-1A。
2.2,指示燈：選型時根據所需指示燈的顏色,電壓,數量注明指示燈代號。
如：指示燈選用兩燈紅綠各一，電壓為AC220V，則注為：D2-1Rd/1Gd；指示燈選用兩燈均為紅色24V，則注為D2-2Rb。
2.3,按鈕：選型時注明按鈕的數量,按鈕頭結構,觸頭型式等參數，注明選用按鈕的代號。
如：兩按鈕均為一常開一常閉，按鈕結構為標準型按鈕，則注為：A2-2Ⅰa
如：兩按鈕一只為一常開一常閉，一只為二常開，按鈕結構為標準型按鈕，則注為：A2-1Ⅰa/1Ⅱa。
2.4,電流表：選型時請電流表的量程及數量。
如：電流表量程為200/5，數量為1，則注為：B1-1（200/5）；
如：電流表數量為二,量程一只為200/5,一只為100/5，則注為：B2-1（200/5）/1（100/5）。
三,完整的訂貨代號：
總單元和分單元選定后組合一起就是完整的選型代號
如訂貨代號為：LBZ-A2B1D2G
A2-2Ⅰ
B1-1（200/5）
D2-1Rd/1Gd
此產品為：二鈕一表二燈掛式，表量程為200/5，指示燈為220V
紅,綠各1個，2個按鈕規格均為一常開一常閉。
鋁合金防爆操作柱立式/掛式技術參數：
1.執行標準：GB3836.1-2000,GB3836.2-2000,GB3836.3-2000
4.防爆標志：ExdeⅡBT6
5.防護等級：IP55
6.防腐等級：WF1
7.使用類別：AC-3,AC-4
8.額定電壓：220V/380V（如有特殊要求請注明）
9.額定電流：10A
10.進線口螺紋：G1″（如有特殊要求請注明）
11.電纜外徑：Φ12mm～Φ17mm。
