超聲波明渠流量計價格---江蘇翔騰儀表有限公司
超聲波明渠流量計價格在許多非滿水、大流量(或小流量),自然流動的自由水面狀態下測量流體的流量,謂之明渠流量檢測。由于明渠流量較大或較小,流體中往往會有一定的腐蝕性或夾帶一些雜質,使用一般的管道流量計檢測流量是很困難的。例如工業企業排水、醫院廢水、農業灌溉用水、城市地下水道排水等領域中,明渠流量檢測尤其是超聲波非接觸式明渠流量儀為*的流量檢測儀器。
原理:
明渠流量計是根據特定形狀的巴歇爾計量槽/堰板計量槽,保證其一定液位高度,得知一定流量,選用巴歇爾槽/堰板計量槽作為特定流道,測量精度高,安裝方便,傳感器測量出液位高度,通過89C52系列單片機處理得出瞬間流量和累計流量值,流量可用下式表示:
Q=KHn
Q:瞬間流量(t/h) K:流量常數
H:液位高度 n:n次方值
瞬間流量經累計積算處理得出累計流量。
應用區域:
由于明渠流量計非壓力流的特點,被廣泛應用于污水排放口,適用于化工、冶金、環保、制藥等各類企業污水的測量和控制。

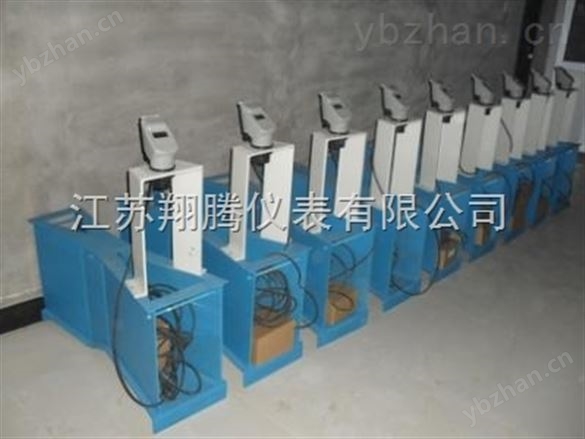

超聲波明渠流量儀與相應的巴歇爾槽配用,利用超聲波在空氣中的傳播規律來測量液位高度,并不斷把液位信息傳輸給主機,主機通過運算系統,自動測出瞬時流量和累計流量并存儲。本儀器采用*技術與流體不接觸即可完成流量檢測,并具有完善的液位測量功能,控制功能,數據傳輸功能和人機交流功能。本機是集超聲波收發傳感器,伺服電路、溫度補償傳感器和補償電路單元、積算主機、顯示器、控制信號輸出及串行數據或模擬量輸出單元為一體的流量測量儀器。
安裝巴歇爾槽的zui關鍵點:
必須保證巴歇爾槽下游有水位差,排放暢通,不會積水
XSJ智能流量顯示儀:
XSJ智能流量顯示儀是我廠開發的新產品,CPU是采用AT89C52微處理器,在通用軟件支持下,能同時對累計流量和瞬間流量進行顯示。
主要特點:
(1)儀表可同時顯示累計流量和瞬間流量。
(2)可輸出標準電流信號4~20mADC.
(3)斷電數據保護功能,數據保留時間十年。
(4)可帶打印輸出,定時打印功能(選配)
(5)可輸出累計流量值的脈沖信號(選配)
主要技術指標:
(1)輸入信號:電流
(2)供電:220VAC、50HZ、功耗≤10w
(3)環境溫度:0~50℃相對溫度:≤85%
(4)安裝尺寸:盤式結構
(5)儀表尺寸:160×80×130mm
開孔尺寸:152×76mm
工作原理:明渠內的流量越大,液位越高;流量越小,液位越低。對于一般的渠道,液位與流量沒有確定的對應關系。因?yàn)橥瑯拥乃睿髁康拇笮。€與渠道的橫截面積、坡度、粗糙度有關。在渠道內安裝量水堰槽,由于堰的缺口或槽的縮口比渠道的橫截面積小,因此,渠道上游水位與流量的對應關系主要取決于堰槽的幾何尺寸。同樣的量水堰槽放在不同的渠道上,相同的液位對應相同的流量。量水堰槽把流量轉成了液位。通過測量流經量水堰槽內水流的液位,可以根據相應量水堰槽的水位-流量關系,求出流量。常用的量水堰槽種類。
超聲波測液位原理:本儀表采用超聲波回聲測距法測液位。探頭固定安裝在量水堰槽水位觀測點上方(水位觀測點的位置見堰槽構造說明)。探頭部分發射出超聲波,然后被液面反射,探頭部分再接收,探頭到液(物)面的距離和超聲波經過的時間成比例:
H= CT/2 ; 距離 [m] = 時間×聲速/2 [m]
聲速的溫度補償公式: 環境聲速= 331.51 + 0.61×溫度
超聲波明渠流量計由儀表控制探頭發射和接收超聲波。按圖八的過程轉為液位(單位:米)。再通過查水位-流量表,把液位轉成流量(單位可以是:升/秒,或立方米/小時)。
水位-流量表是存儲在儀表里的一組數據。通過儀表上的按鍵可以向儀表的存儲器中輸入。本儀表的水位-流量表是按相等的液位間隔存儲的。 “累計流量清零時間”的位置上顯示出來。
備注:
1.符號說明:b為喉道寬,B1為進水渠道寬,B2為出水渠道寬,L為喉道長,L1為收縮段,
L2為擴散段,
2.堰槽修建及使用條件:B>=b,h/p<2.5,h>0.03m,p>0.1m
3.圓圈位置為探頭安裝位置示意圖
選型:
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
巴歇爾槽結構 巴歇爾槽的標識尺寸是喉道寬“b”。首先根據應用需要的zui大流量,從“附錄一巴歇爾槽水位-流量公式”中查出合適的巴歇爾槽的喉道寬“b”。再從“附錄二、巴歇爾槽構造尺寸”中查出對應喉道寬等于“b”的巴歇爾槽的其它尺寸。如“L”、“N”、“B1”、“L1”等等。 巴歇爾槽尺寸:(摘自JJG 711-90)
|
