超聲波明渠流量計廠家---江蘇翔騰儀表有限公司---超聲波明渠流量計生產廠家

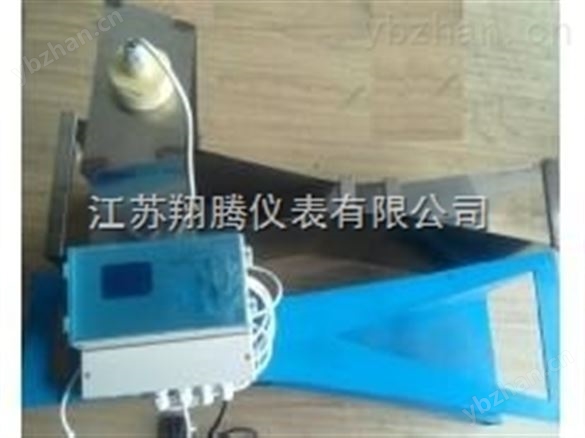

    超聲波明渠流量計廠家主要部件巴歇爾槽(又稱巴氏槽)，是用于明渠流量測量的輔助設備。廣泛應用于城市供水引水渠、火電廠冷卻水引水和排水渠、污水治理流入和排放渠、工礦企業廢水排放以及水利工程和農業灌溉用渠道。儀表工作時，傳感器不與被測流體接觸，避免了渠道內污水的沾污和腐蝕。用于測量污水量，可以比其它形式的儀表，具有更高的可靠性。本儀表選配RS232串口可以接計算機或其它數據采集器，也可以接調制解調器或無線通訊模塊，實現有線或無線的遠程通訊。
    品種：有兩種常見類型堰式明渠流量計和槽式明渠流量計，可以用于非滿管狀敞開渠道測量自由表面自然流的流量儀表。非滿管態流動的水路稱作明渠,測量明渠中水流流量的稱作明渠流量計。明渠流量計除圓形外,還有U字形、梯形、矩形等多種形狀。明渠流量計應用場所有城市供水引水渠;火電廠引水和排水渠、污水治理流入和排放渠;工礦企業水排放以及水利工程和農業灌溉用渠道。

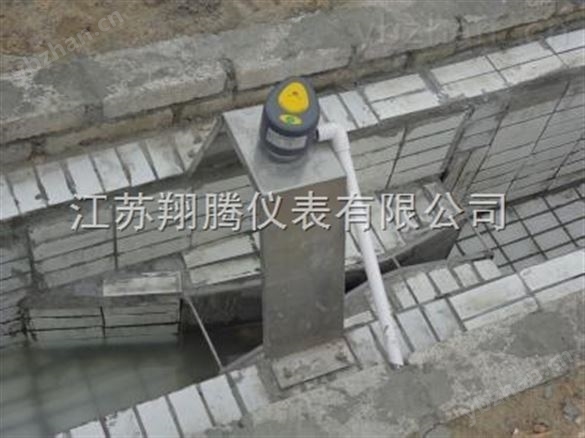

安裝巴歇爾槽的zui關鍵點：
必須保證巴歇爾槽下游有水位差，排放暢通，不會積水
主要特點：
（1）儀表可同時顯示累計流量和瞬間流量。
（2）可輸出標準電流信號4～20mADC.
（3）斷電數據保護功能，數據保留時間十年。
（4）可帶打印輸出，定時打印功能（選配）
（5）可輸出累計流量值的脈沖信號（選配）
主要技術指標：
（1）輸入信號：電流
（2）供電：220VAC、50HZ、功耗≤10w
（3）環境溫度：0～５０℃相對溫度：≤85%
（4）安裝尺寸：盤式結構
（5）儀表尺寸：160×80×130mm
開孔尺寸：152×76mm

巴歇爾槽結構

巴歇爾槽的標識尺寸是喉道寬“b”。首先根據應用需要的zui大流量，從“附錄一巴歇爾槽水位-流量公式”中查出合適的巴歇爾槽的喉道寬“b”。再從“附錄二、巴歇爾槽構造尺寸”中查出對應喉道寬等于“b”的巴歇爾槽的其它尺寸。如“L”、“N”、“B1”、“L1”等等。

巴歇爾槽尺寸：（摘自JJG 711-90）

接線方法：

換能器：紅線：接 Trans換能器 屏蔽線(黃色)： GND 地線

藍線： Temp+ 溫度傳感器+ 黑線： Temp - 溫度傳感器-

電流： 電流＋ 接mA + 電流－ 接GND

繼電器：RLlnA 與RLnB為常閉 RLnA 與RLnC為常開

單探頭時，n = 1,2

電源線：交流，接L，N

直流：24V＋ 接24V+ ，GND接24V

◆一體型超聲波明渠流量計接線端子示意圖

24VDC、220VAC供電接線端子示意圖：

24VDC供電接線端子

電流： 電流＋ 接mA+; 電流－ 接mA－

繼電器：RLn+與RLn-為常開, n = 1,2

電源線：24V＋ 接24VDC ，GND接GND

220V供電接線端子：

電流： 電流＋ 接mA+； 電流－ 接mA－

繼電器：RLn+與RLn-為常開, n = 1,2

電源線：交流，接L， N

超聲波明渠流量計選型表：
