手持式超聲波流量計編碼規則

	１標準　TS-2型	舉例：XT-TUF-2000H1
XT-TUF-2000H	２標準　TM-1型	解釋：手持式超聲波流量計，標準配置
	３標準　TL-1型	另選配標準小型傳感器TS-1型。

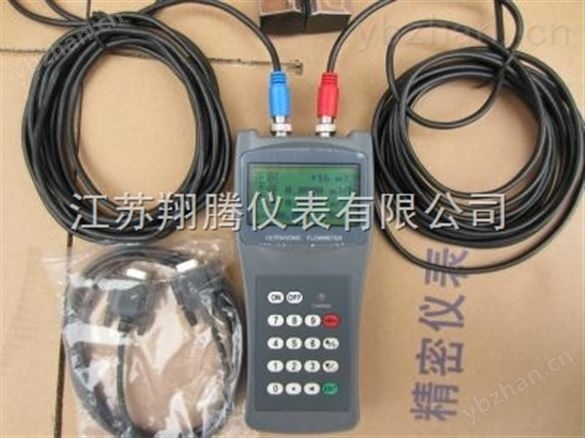

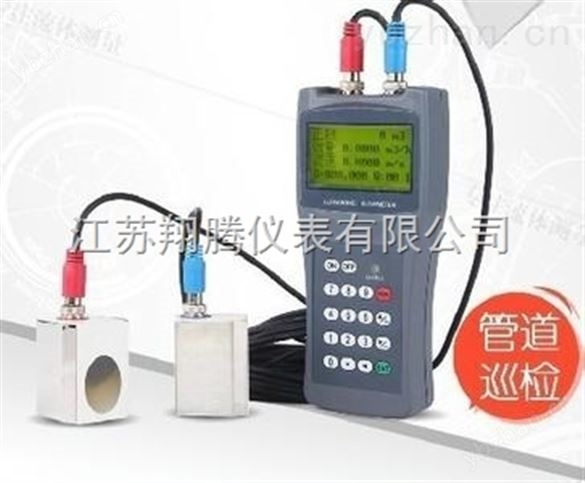

手持式超聲波流量計廠家特點

測量范圍大
    選用不同型號的傳感器 , 可實現口徑 DN20 ～ DN6000 管道流量的測量
高精度測量
    測量精度優于±1%,線性度0.5%,重復性精度0.2%
體積小重量輕
    體積:210×90×30mm,重量僅為0.5kg
非接觸式測量
    將帶磁性的超聲波流量計傳感泣附在管道外壁,即可完成流量測量
內置數據記錄器
    內置數據記錄器，空間為24K字節，可以存儲2000行的測量數據。
充電電源
    內置大容量鎳氫充電電池 ,可支持流量計連續工作 12 小時以上
大屏幕液晶顯示
    可同時顯示累積流量，瞬時流量，流速，工作狀態等。

基本參數

項　目	性能參數
線性度	0.5%
重復性	0.2%
準確度	優于±1%,流速＞0.03m/s
響應時間	0～999秒,使用者任選
流速范圍	±32m/s
管段尺寸	15mm～6000mm
測量單位	米,英尺,立方米,升,立方英尺,美國加侖,英國加侖,油桶,美國液體桶,英國液體桶, 美國兆加侖,使用者單位
累積器	7位正、負、凈累積器
液體種類	各種能傳導超聲波的單一均勻的液體
安全性	設置值的鎖定，更改數據需解鎖
顯　　示	4×8中文或4×16英文
通訊接口	RS-232，波特率75-57600，同時兼容富士超聲波流量計,也應用戶的要求兼容其它產品
傳感器	標配為M1型,另有其它4種可供選擇
傳感器電纜	標準為5m×2,也可加長為10m×2
電　　源	3節AAA內置Ni-H電池,每次充滿電可持續工作12小時,AC100V-240V的適配器
數據記錄	內置數據記錄儀可記錄2000行數據
手動累積器	7位,按鍵即可開始用于校準
外殼材料	阻燃ABS
外形尺寸	210×90×30mm
主機重量	500g(1.2 lbs)包括電池

技術特點

    1、陶瓷傳感器、金屬合金粘結劑
    強度高、耐固體顆粒的磨損、耐腐蝕、不易結垢（類似不粘鍋技術）。特別適于高溫、高腐蝕性液體的測量（如熱水、油等）。金屬粘結劑不同于其它有機粘結劑，粘結更加牢固，保證30年以上使用壽命。測量溫度可達160℃，特別適于聲傳感器，使傳感器的工程實用性大大提高。
    2、微功耗、全面的數字化技術
    整機采用微功耗硬件及軟件設計。對超聲波信號進行數字發射、數字接收和數字分析，達到了全面的數字化設計，大口徑流量測量整機功耗小于0.3W。保證了測量的穩定性，從根本上克服了外部的干擾。
    3、的計量和管理功能
    在軟件設計上，除采用*的分析和計算技術，保證準確的計量外，還設計了*的管理功能，使該流量計能在任何時間查閱*年的儀表運行情況，包括平均流量、累計流量、上電和斷電等記錄。
    4、*的抗干擾功能，保障適應各種工業現場環境。
    在硬件設計上，充分考慮現場不同的工業環境，采用了*的抗干擾技術，使儀表更適應工業現場的惡劣環境，保障測量準確、可靠。
    5、自動零點校正
    受溫度（環境溫度、液體溫度）及傳感器安裝誤差等因素的影響，流量的零點會產生漂移，影響了低流速的測量精度。我們采用“換向”技術來清除這個零點的漂移。
    6、外夾傳感器的耦合劑
    普通的油脂、硅膠耦合劑，在室外環境下，一般6個月要更換一次，我公司研制的耦合劑，可保證5年不風化，不干涸，無需更換。

技術參數

測量精度：優于1％
重復性：優于0.2％
工作電源：90~230VAD（內置鎳氫充電電池，充足后可持續工作12小時）
安裝方式：外夾式安裝、操作簡單、方便
顯示：4行漢字同屏顯示瞬時流量、流速、累積流量、信號狀態等
信號輸出：非隔離RS232（FUJI擴展協議） 1路隔離OCT輸出
其它功能：內置數據記錄器可記錄時間、累積流量、信號狀態、工作時間等標準數據接口RS232用于聯網檢測或導出記錄數據自診斷，提示當前工作狀態是否正常

技術參數	支架HS型	支架HM型	標準S1型	標準M1型	標準L1型	高溫S1H型	高溫M1H型
適用管徑（DN）	15～100	50～700	15～100	50～700	300～6000	15～100	50～700
材　質	鋁合金		ABS			特殊高溫材料
工作頻率	1MHz
常用安裝方法	V （N、W）法	V、Z法	V （N、W）法	V、Z法	Z法	V （N、W）法	V、Z法
標　定	整機配對標定
磁　性	有				無
適用溫度	0～70℃					0℃～160℃
防護等級	IP65
外形尺寸	200×25×25	280×40×40	45×30×30	60×45×45	80×70×55	90×85×24	90×82×29
質量（克）	250	1080	75	250	650	94	150
介質種類	水、海水、污水、酒精、各種油類等能傳導超聲波的單一、均勻、穩定的液體
介質濁度	≤20000ppm且氣泡含量小
適用管材	碳鋼、不銹鋼、鑄鐵、銅、PVC、鋁、玻璃鋼等均勻質密的管道，允許有襯里
管道襯材	環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、膠木、聚四氟乙烯等
信號電纜	標準配置：5米×2，可選配10米×2或15米×2

技術參數	支架HS型	支架HM型	標準S1型	標準M1型	標準L1型	高溫S1H型	高溫M1H型
適用管徑（DN）	15～100	50～700	15～100	50～700	300～6000	15～100	50～700
材　質	鋁合金		ABS			特殊高溫材料
工作頻率	1MHz
常用安裝方法	V （N、W）法	V、Z法	V （N、W）法	V、Z法	Z法	V （N、W）法	V、Z法
標　定	整機配對標定
磁　性	有				無
適用溫度	0～70℃					0℃～160℃
防護等級	IP65
外形尺寸	200×25×25	280×40×40	45×30×30	60×45×45	80×70×55	90×85×24	90×82×29
質量（克）	250	1080	75	250	650	94	150
介質種類	水、海水、污水、酒精、各種油類等能傳導超聲波的單一、均勻、穩定的液體
介質濁度	≤20000ppm且氣泡含量小
適用管材	碳鋼、不銹鋼、鑄鐵、銅、PVC、鋁、玻璃鋼等均勻質密的管道，允許有襯里
管道襯材	環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、膠木、聚四氟乙烯等

注意事項：
    正確選型才能保證超聲波流量計更好的使用。選用什么種類的超聲波流量計應根據被測流體介質的物理性質和化學性質來決定?使超聲波流量計的通徑、流量范圍、襯里材料、電極材料和輸出電流等?都能適應被測流體的性質和流量測量的要求。
    1、精密功能檢查
    精度等級和功能根據測量要求和使用場合選擇儀表精度等級，做到經濟合算。比如用于貿易結算、產品交接和能源計量的場合，應該選擇精度等級高些，如1.0級、0.5級，或者更高等級;用于過程控制的場合，根據控制要求選擇不同精度等級;有些僅僅是檢測一下過程流量，無需做精確控制和計量的場合，可以選擇精度等級稍低的，如1.5級、2.5級，甚至4.0級，這時可以選用價格低廉的插入式超聲波流量計。
    2、可測量的介質
    測量介質流速、儀表量程與口徑測量一般的介質時，超聲波流量計的滿度流量可以在測量介質流速0.5—12m/s范圍內選用，范圍比較寬。選擇儀表規格(口徑)不一定與工藝管道相同，應視測量流量范圍是否在流速范圍內確定，即當管道流速偏低，不能滿足流量儀表要求時或者在此流速下測量準確度不能保證時，需要縮小儀表口徑，從而提高管內流速，得到滿意測量結果。

測量原理

當超聲波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，并且其傳播時間的變化正比于液體的流速，其關系符合下列表達式

其中

θ為聲束與液體流動方向的夾角

M 為聲束在液體的直線傳播次數

D 為管道內徑

Tup 為聲束在正方向上的傳播時間

Tdown為聲束在逆方向上的傳播時間

ΔT=Tup –Tdown

設靜止流體中的聲速為c，流體流動的速度為u，傳播距離為L，當聲波與流體流動方向*時（即順流方向），其傳播速度為c+u；反之，傳播速度為c-u.在相距為L的兩處分別放置兩組超聲波發生器和接收器（T1,R1）和（T2,R2）。當T1順方向，T2逆方向發射超聲波時，超聲波分別到達接收器R1和R2所需要的時間為t1和t2,則

t1=L/(c+u)； t2=L/(c-u)

由于在工業管道中，流體的流速比聲速小的多，即c>>u,因此兩者的時間差為 ▽t=t2-t1=2Lu/cc 由此可知，當聲波在流體中的傳播速度c已知時，只要測出時間差▽t即可求出流速u，進而可求出流量Q。利用這個原理進行流量測量的方法稱為時差法。此外還可用相差法、頻差法等。

相差法

如果超聲波發射器發射連續超聲脈沖或周期較長的脈沖列，則在順流和逆流發射時所接收到的信號之間便要產生相位差▽O,即▽O=w▽t=2wLu/cc

式中，w為超聲波角頻率。當測得▽O時即可求出u,進而求得流量Q。此法用測量相位差▽O代替了測量微小的時差▽t，有利于提高測量精度。但存在者聲速c對測量結果的影響。

頻差法

為了消除聲速c的影響，常采用頻差法。由前可知，上、下游接收器接受到的超聲波的頻率之差為▽f可用下式表示 ▽f=[（c+u）/L]-[(c-u)/L]=2u/L

由此可知，只要測得▽f就可求得流量Q，并且此法與聲速無關。超聲波技術及其應用一、沒測量水位概況

水電站多采用浮子式液位計或投入式液位計來進行水位測量。其缺點為：測量精度低，不可靠，經常出現浮子卡死不動和傳感器堵塞導致測不準；維護工作量大，安裝、調試不便，采集到的僅是模擬告警信號，不能直接進入電廠計算機監控系統。對無人值班電廠不實用。

通過對攔污柵水位測量系統進行了反復對比，優化得出zui后的方案設計，采用超聲波液位計對柵前、柵后水位進行實時準確監測，超聲波液位計用PLC對采集量進行處理。并且把實時水位和壓差數據送到中控室，超聲波液位計顯示和越限報警。超聲波液位計同時采用RS422/RS232接口，又把實時數據送到大壩集中控制室工控機，處理成計算機通信報文，zui終將采集量送到電廠計算機監控系統上位機。

該項目實施后不僅滿足欄污柵柵前、柵后水位及壓差的多點實時監測，及報警功能，而且結束了攔污柵測量系統獨立工作，無法與電廠計算機監控系統通訊的局面。實現與閘門系統的監視功能、控制功能以及故障時ON-CALL尋呼系統功能的集成。滿足了無人值班電站的需要。該技術在云南省電力系統還是*家。

超聲波液位計測量水位的原理以及安裝要求

超聲波液位計工作時，高頻脈沖聲波由換能器（探頭）發出，遇被測物體（水面）表面被反射，折回的反射回波被同一換能器（探頭）接收，轉換成電信號。脈沖發送和接收之間的時間（聲波的運動時間）與換能器到物體表面的距離成正比，聲波傳輸的距離S與聲速C和傳輸時間T之間的關系可以用公式表示：S=　CⅩT/2

例如：聲速C=344m/s，傳輸時間為50ms，即可算出傳輸的距離為17.2m，測定距離為8.6m。

三．可編程超聲波式攔污柵水位測量系統在田壩電站應用產生的效果

用超聲波液位計測量大壩水位在當今國內尚不普遍，技術上尚無經驗可以借鑒。在這樣的情況下，我們充分利用PLC與超聲波液位計這一領域的*技術，按照總體規劃，長遠考慮，一次到位，避免重復改造，重復投資的這一原則，對該項目進行自行設計，全面順利地完成了這一課題。在該領域取得了較有價值的經驗。為目前我國國內水電站實現對大壩水位監測系統提供了一個可以借鑒的范例。
