江蘇翔騰儀表有限公司生產的 對夾式超聲波流量計 質優價廉；誠信經營、服務至上！

對夾式超聲波流量計適合的介質：
水、海水、工業污水、煤油、汽油、燃料油、酸、原油、丙烷、丁烷、柴油、蓖麻油、汽油、酒精、堿液、酒精、啤酒、各種油類等能傳導超聲波的單一均勻的液體。

特點：

1、高精度測量：線性度優于0.5%，重復性精度優于0.2%，測量精度優于±1%。

2、強大的記憶功能：自動記憶前512日、前128月、*年的累計流量，

自動記憶前64次來電和斷電時間和流量，

自動記憶前32日流量計的工作狀態是否正常。

3、測量范圍大：選用不同型號的傳感器，可實現口徑DN15～DN6000mm管道流量的測量。

4、可靠性高：采用低電壓、多脈沖發射電路，測量精度、使用壽命及可靠性大幅提高。

5、支持中英文菜單：不同版本的流量計，可支持中文或英文菜單，方便快捷。

6、抗*力強：采用雙平衡信號差分發射、接收電路，有效抵御變頻器，電視塔、高壓線等強干擾源。

基本參數：

可選配的傳感器		基本型號	測量范圍	流體溫度	精度
標準外夾式	HS(小型)	XT-TUF-2000SWM-1	DN15-100mm	0℃～90℃	優于±1%
	HM(中型)	XT-TUF-2000SWM-2	DN50-700mm
	TL-1(大型)	XT-TUF-2000SWM-3	DN300-6000mm
高溫外夾式	HS(小型)	XT-TUF-2000SGL-1	DN15-100mm	0℃～160℃
	HM(中型) TL-1(大型)	XT-TUF-2000SGL-2/-3	DN50-700mm DN300-6000mm
插入式	TC-1(標準插入)	XT-TUF-2000SNC1	DN80-6000mm	0℃～160℃
	TLC-2(加長插入)	XT-TUF-2000SNC2
標準管段式	標準管段式	XT-TUF-2000SNG	DN15-1000mm	-40℃～160℃	優于±0.5%
			(詳見附錄2)
電　　源	一次表DC8-36V，二次表AC220V或DC24V。
輸　　入	3路4～20mA模擬輸入，2路三線制PT100電阻信號輸入。
輸　　出	隔離 RS232/RS485 輸出，2 路隔離 OCT輸出，1 路隔離 4-20mA 輸出( 無源 )。
通信協議	METER-BUS協議，MODBUS 協議，富士擴展協議，簡易水表協議。

安裝：

(一)超聲波流量計在安裝之前應了解現場情況，包括：

1．安裝傳感器處距主機距離為多少；

2．管道材質、管壁厚度及管徑；

3．管道年限；

4．流體類型、是否含有雜質、氣泡以及是否滿管；

5．流體溫度；(插入式傳感器管道壓力)

6．安裝現場是否有干擾源(如變頻、高電壓電纜場等)；

7．主機安放處四季溫度；

8．使用的電源電壓是否穩定；

9．是否需要遠傳信號及種類；

根據以上提供的現場情況，廠家可針對現場情況進行配置，必要情況下也可特制機型。

(二)選擇安裝位置

選擇安裝管段對測試精度影響很大，所選管段應避開干擾和渦流這兩種對測量精度影響較大的情況，一般選擇管段應滿足下列條件：

1、避免在水泵、大功率電臺、變頻，即有強磁場和震動干擾處安裝機器；

2、選擇管材應均勻致密，易于超聲波傳輸的管段；

3、要有足夠長的直管段，安裝點上游直管段必須要大于10D(注：D=直徑)，下游要大于5D；

4、安裝點上游距水泵應有30D距離；

5、流體應充滿管道；

6、管道周圍要有足夠的空間便于現場人員操作。

技術參數：

測量精度：優于1％

重復性：優于0.2%

測量周期：500ms (每秒2次，每個周期采集128組數據)

工作電源：220VAC/8~36VDC

流速：64m/s(流速分辨率0.001m/s)

顯示：2×10漢字背光液晶可顯示瞬時流量及正、負、凈累積流量、流速等

操作：4×4輕觸鍵盤 (F4主機磁性4按鍵) 操作

外縛式傳感器：

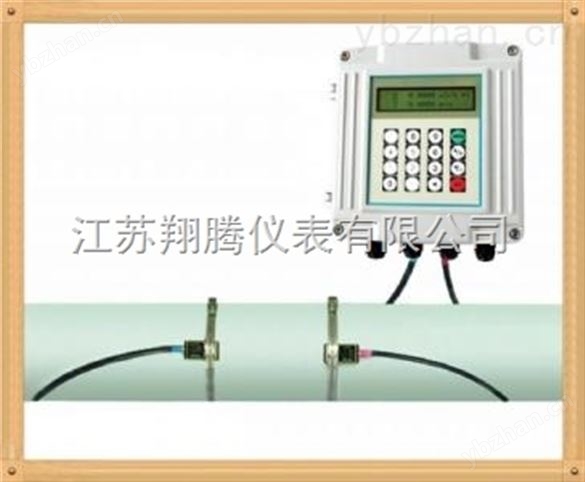

外縛式傳感器是將傳感器直接捆綁在被測管道的外表面從而實現流量測量的一種安裝方式，具有與管徑無關、安裝簡單、無需停產、無壓力損失等特點。

技術參數	標準S1型	標準M1型	標準L1型	高溫S1H型	高溫M1H型
適用管徑	DN15～DN100	DN50～DN700	DN300～DN6000	DN15～DN100	DN50～DN700
材質	ABS			特殊高溫材料
工作頻率	1MHz
安裝方法	V (N、W）法	V、Z法	Z法	V (N、W)法	V、Z法
標　　定	整機配對標定
磁　　性	有		無
適用溫度	0℃～70℃			0℃～160℃
防護等級	IP68（可浸水工作，水深≤3米）
外形尺寸	45×30×30	60×45×45	80×70×55	90×85×24	90×82×29
質量(克/對)	75	250	650	94	150
介質種類	水、海水、污水、酒精、各種油類等能傳導超聲波的單一、均勻、穩定的液體。
介質濁度	≤20000ppm且氣泡含量小
適用管材	碳鋼、不銹鋼、鑄鐵、銅、PVC、鋁、玻璃鋼等均勻質密的管道，允許有襯里。
管道襯材	環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、膠木、聚四氟乙烯等。
信號電纜	SEYV75-2型屏蔽電纜，單根可加長到300米，布線時電纜應外加金屬套管以增加抗干擾性，并注意電纜不要與高壓電纜并行，盡量避開變頻器等干擾源。

傳感器：

可選配傳感器	型號	測量范圍	流體溫度	精度
外夾式	S-1（小型）	DN15-100mm	-30-90℃	±1%
	M-1（中型）	DN50-700mm
	L-1（大型）	DN300-6000mm
高溫外夾式	HS-1（小型）	DN15-100mm	-30-130℃
	HM-1（中型）	DN50-700mm
插入式	C-1（標準插入）	DN80-6000mm	-40-130℃
	LC-2（加長插入）

超聲波流量計技術特色：

    ①陶瓷傳感器、金屬合金粘接劑。強度高、耐磨損、耐腐蝕、不易結垢。特別適合于高溫、高腐性液體的測量。使用金屬粘接劑，粘接更加牢固，使用溫度可達160℃，特別適于聲傳感器，使傳感器的工程實用性大大提高。
    ②微功耗、數字化設計。整機采用微功耗硬件及軟件設計，對超聲波信號進行數字發射、數字接收和數字分析，達到了全面的數字化設計，整機功耗小于0.3W。電池供電型整機功耗只有0.2mW。
    ③的計量和管理功能。在軟件設計上采用*的分析和計算技術，保證準確的計量功能。另外設計了*的管理功能，該系列儀表能在任何時間查閱*年任何時候的儀表運行數據。
    ④靈活的維護性能。采用換向自適應技術，使該系列儀表能夠自動消除測量過程的零點誤差，并能夠在維修過程中任意更換轉換器和傳感器，不影響測量準確度。
    ⑤漢字化技術。儀表的數據輸入和測量過程顯示全部漢字化，使操作者不使用說明書即可操作。

注意事項：
    正確選型才能保證超聲波流量計更好的使用。選用什么種類的超聲波流量計應根據被測流體介質的物理性質和化學性質來決定?使超聲波流量計的通徑、流量范圍、襯里材料、電極材料和輸出電流等?都能適應被測流體的性質和流量測量的要求。
    1、精密功能檢查
    精度等級和功能根據測量要求和使用場合選擇儀表精度等級，做到經濟合算。比如用于貿易結算、產品交接和能源計量的場合，應該選擇精度等級高些，如1.0級、0.5級，或者更高等級;用于過程控制的場合，根據控制要求選擇不同精度等級;有些僅僅是檢測一下過程流量，無需做精確控制和計量的場合，可以選擇精度等級稍低的，如1.5級、2.5級，甚至4.0級，這時可以選用價格低廉的插入式超聲波流量計。
    2、可測量的介質
    測量介質流速、儀表量程與口徑測量一般的介質時，超聲波流量計的滿度流量可以在測量介質流速0.5—12m/s范圍內選用，范圍比較寬。選擇儀表規格(口徑)不一定與工藝管道相同，應視測量流量范圍是否在流速范圍內確定，即當管道流速偏低，不能滿足流量儀表要求時或者在此流速下測量準確度不能保證時，需要縮小儀表口徑，從而提高管內流速，得到滿意測量結果。
