DN80蒸汽流量計使用方法 返回列表頁

DN80蒸汽流量計使用方法

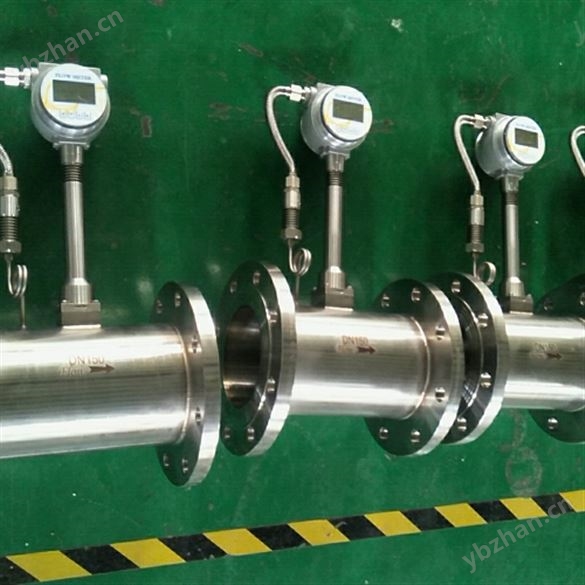

本產品采用壓電晶體檢測流體通過管道內三角柱時所產生的旋渦頻率，從而測量出流體的流量。渦街流量計廣泛應用于石油、化工、輕工、動力供熱等行業。

一、特點：
無可動部件，長期穩定，結構簡單便于安裝和維護；
傳感器輸出為脈沖頻率，其頻率與被測流體的實際流量成線性，零點無漂移，性能十分穩定，結構形式多樣，有管道式、插入式流量傳感器形式；
精確度較高，通常液體的測量精度為±1.0%;氣體的測量精度為±1.5%；
測量量程范圍寬,在雷諾數為2×10４～7×10６范圍內,可達1:20；
壓損小(約為孔板流量計的1/4～1/2),屬于節能流量?jī)x表；
安裝方式靈活,根據現場工藝管道不同,可水平,垂直和不同角度傾斜安裝；
采用消擾電路和抗振動傳感頭,具有一定抗環境振動性能。

DN80蒸汽流量計使用方法

二、技術參數：
公稱口徑：DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300；
適用范圍：氣體（空氣、氧氣、氮?dú)狻⒚簹狻⑻烊細狻⒒瘜W(xué)氣體等）、液體（水、高溫水、油、食品液、化學液等）、蒸汽（飽和蒸汽、過熱蒸汽）；
可測介質溫度：-40℃～280℃，-40℃～350℃；
公稱壓力：≤1.6MPa    ≤2.5MPa    ≤4Mpa；
精度等級：液體0.5級、氣體、蒸汽1.0級；
流速范圍：液體0.6-6 m/s，氣體：5-60m/s,蒸汽：5-70m/s；
輸出信號：
電壓脈沖：低電平≤1V，高電平 ≥6V，脈沖寬0.4ms，負載電阻＞150Ω。

三、安裝方法和步驟：
1、安裝位置盡量選在無管道振動或振動小的位置，振動加速度不能大于2g，如振動大則需要采取減振措施；
2、傳感器的上游和下游必須有足夠的直管段；
3、檢修閥安裝在傳感器上游，流量調節閥安裝在傳感器下游；
4、盡量選擇便于安裝和檢修的位置；
5、應選擇環境干燥的位置；
6、傳感器可以安裝在水平管道上，也可以安裝在垂直管道上。但在垂直管道上安裝時，介質必須自下而上流動。
