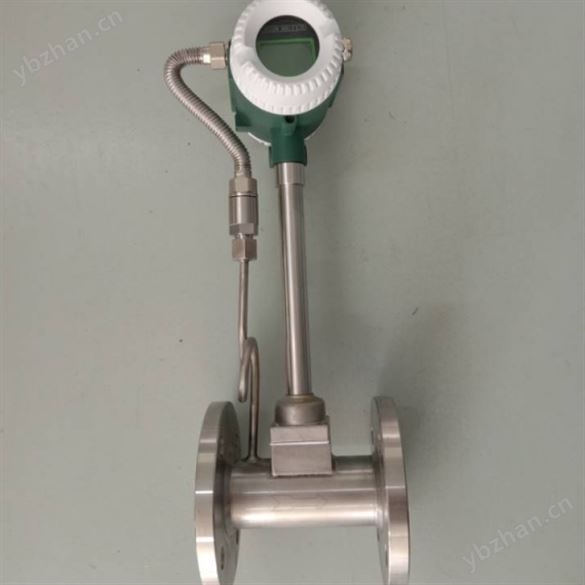

DN50 DN50蒸汽流量計

本產品主要用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。其特點是壓力損失小,量程范圍大,精度高。

一、技術參數
測量介質： 氣體、液體、蒸氣
連接方式：法蘭卡裝式、法蘭式、插入式
測量精度：1.0級 1.5級
測量溫度：常溫–25℃～100℃，高溫–25℃～150℃ -25℃～250℃
輸出信號：脈沖電壓輸出信號，高電平8～10V 低電平0.7～1.3V，脈沖占空比約50%,傳輸距離為100m，脈沖電流遠傳信號4～20 mA,傳輸距離為1000m
環境溫度：-25℃～+55℃ 濕度:5～90% RH50℃
殼體材質：不銹鋼, 鋁合金
供電電源：DC24V或鋰電池3.6V
防爆等級：本安型iaIIbT3-T6
防護等級：IP65

DN50 DN50蒸汽流量計

二、特點
無可動部件，長期穩定，結構簡單便于安裝和維護；
傳感器輸出為脈沖頻率，其頻率與被測流體的實際流量成線性，零點無漂移，性能十分穩定，結構形式多樣，有管道式、插入式流量傳感器形式；
精確度較高，通常液體的測量精度為±1.0%;氣體的測量精度為±1.5%；
測量量程范圍寬,在雷諾數為2×10４～7×10６范圍內,可達1:20；
壓損小(約為孔板流量計的1/4～1/2),屬于節能流量儀表；
安裝方式靈活,根據現場工藝管道不同,可水平,垂直和不同角度傾斜安裝；
采用消擾電路和抗振動傳感頭,具有一定抗環境振動性能。

三、安裝方法
1、儀表可安裝在室內或室外。如安裝在地井里，且有水淹的可能，應選擇潛水型傳感器或變送器。
2、儀表在管道上可以水平，垂直或傾斜安裝，但當測量液體時，管道內必須充滿液體。因此在垂直或傾斜管道上安裝儀表，液體的流動方向應自下向上。
3、儀表的上游側和下游側應留有較長的直管段，要求的上下游直管段長度隨管道狀況不同而異。儀表的上游應盡量避免安裝調節閥或半開閥門，應將調節閥或半開閥門安裝在流量計下游5D以后。
4、安裝儀表的管道內徑必須與流量計內徑，否則必須變徑。
