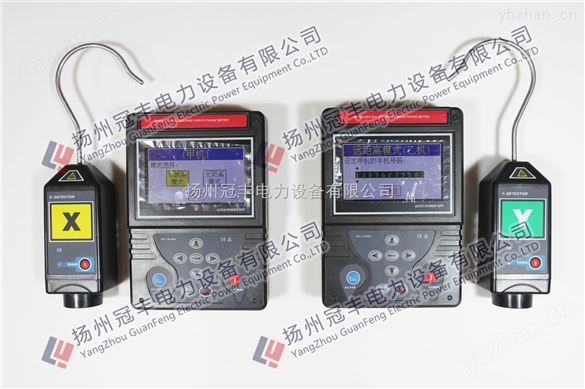

TAG5500A無線語音核相儀 返回列表頁

使用方法

 TAG5500A無線語音核相儀當接觸帶電導線時可聽到聲信號同時4 只指示燈亮，過5-10 秒后其中LED2-4 即熄滅聲信號停止發射器作為電壓測量時設定的工作時間為5-10 秒之后即自動進入相位測量，此時僅一只LED 指示燈亮，如果5-10 秒后聲光信號不停即電池電量不足需換電池。如測另一相線路需將發射器脫離線路等到LED1 熄滅再把發射器放到線路上做另外的電壓測量。同上。

進入測量模式時發射器向空中發射無線電頻率信號同時有一部分信號沿作為天線的線路傳輸接收器一旦能識別該信號時，接收器立即啟動工作。

 TAG5500A無線語音核相儀是用于高壓電力線路與變壓器等大型設備在安裝運行前進行相序核對的器器。PSWHX無線高壓核相儀改變了過去接觸式測量方法，*了接觸式測量的危險性，有利保障了測量人員的人身安全。測量方法簡單，測量結果可靠。

效驗方法：

1、室內校驗方式

a、取出射器X和發射器Y連接輸出桿（內置發射天線），通過儀器提供的測試線一端兩個小夾子分別聯接發射器X和發射器彎鉤上。一頭插入220V電源后（因為220V一相火線，改成雙火線，電壓低）、打開接收器電源開關。出現波形后可認為儀器正常.

2、現場使用

a.使用前必須遵守《電力安全工具預防性試驗規程》工作要求。

b.將發射器X和發射器Y分別連接絕緣桿（絕緣桿伸出長度根據電壓使用）

c.打開接收器電源開關，接收器自動跟蹤顯示X、Y相的波形曲線。顯示X、Y相之間相位差。（≤±20度為同相，>20度為異相）并顯示同相或不同相。

技術參數

使用范圍：10V～500kV

試品狀態：線路或設備帶電部分

離地高度：小于30米

發射器之間zui大距離：小于100米

外型尺寸：Φ40×110 電源電池（鈕扣AG13×5個）

2、接受器

外型尺寸：78×170×35 電源電池（8.4V鎳氫充電電池）

3、絕緣桿 2根（伸縮桿） 適用范圍：10V~220kV

絕緣桿由環氧樹脂構成，長度每根3.6米（每根由6節組成），絕緣桿專業廠家生產，試驗電壓符合電工委員會IEC60855和GB113398-92《帶電作業用絕緣桿通用技術條件》。

★★備注：做耐壓試驗時，*節不允許做耐壓試驗。（內置40mm天線）

絕緣桿工頻耐壓試驗參考表

電壓等級 絕緣桿有效絕緣長度 1分鐘工頻耐壓

10kV及以下 700mm 45KV

35KV 900mm 95KV

110KV 2300mm 220KV

500KV 3200mm 600KV

絕緣桿應定期進行工頻耐壓試驗，并且進行外觀檢查，應無劃痕、斷裂，等異樣。存放于干燥通風處。

使用說明

1、自檢

a.使用之前取出發射器X和發射器Y，將自檢線一端接入220V電源，另一端分別連接發射器X和發射器Y的掛勾。

b.打開接收器，顯示起始波形后即可。

2.現場使用

a.使用前必須遵守《電力安全工具預防性試驗規程》工作要求。

b.TAG5500A無線語音核相儀將發射器X和發射器Y分別連接絕緣桿。根據電壓自選長度。掛到高壓相線上。110KV線路以上核相時，可以將發射器X和發射器Y接近線路非接觸也可以。

c.打開接收器電源開關，即可顯示測試結果。

技術指標

①準確度：同相誤差≤15°，不同相誤差≤15°

②采樣速率 3 次 / 秒

③X和Y采集器電源電壓為7.5V ±1.5V

④X和Y采集器工作電流≤4mA

⑤主機和 X、Y采集器的視距傳輸距離為X、Y≥100m

⑥工作環境：-35°┉ +50° 濕度：≤95%RH

⑦儲存環境：-40°┉ +55° 濕度：≤95%RH

⑧本產品主機所測電壓等級為 0.38KV┉500KV

維護保養

1、本儀器是一臺精密儀表不要隨意打開。

2、在長時間不使用，應取出采集器電池。

3、每年至少更換一次電池。

4、本儀器應存放在避免潮濕、高溫、多塵的環境中。

5、絕緣桿使用前應做耐壓實驗。

6、絕緣桿每年進行一次耐壓試驗。

注：絕緣桿*節上端有內置天線350mm長，不能進行耐壓試驗，內置天線與桿壁外絕緣耐壓為15KV。
