礦用電纜故障探傷儀/電纜故障探傷儀廠家價格-電纜故障測試儀 返回列表頁

礦用電纜故障探傷儀/電纜故障探傷儀廠家價格技術參數:

1、儀器工作電壓： AC220v 50Hz
2、探傷直流輸出： 0—15KV
3、電纜探傷準確度： ±50mm
4、測試輸出電壓： 0—30KV
5、高壓儲能電容： 1.4μf/12KV,
6、交流輸出電壓： 0—22KV
7、耐壓測試時間： 0—30s（可調）
8、泄漏電流測試： 0—300μA
9、高壓變壓器容量： 4KVA
10、放電球調整距離：0—10mm
11、外形尺寸： 900×850×1200

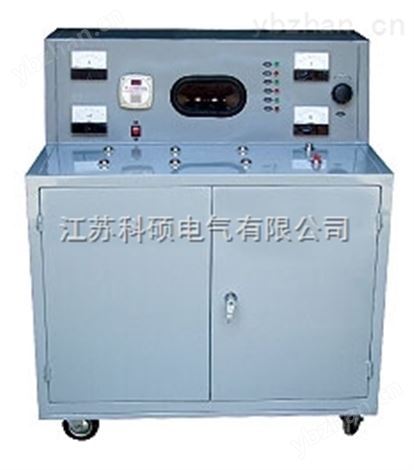

礦用電纜故障探傷儀/電纜故障探傷儀廠家價格

礦用電纜故障探傷儀，煤礦是電纜使用大戶，是以不損壞電纜原有布局為條件的部分放電法為基礎進行損傷，并能準確地探測到電纜損傷部位，而且又兼有修復后進行檢驗的功用，所以是其時煤礦電纜修補業務中可以充分信賴的檢測儀器。煤礦是電纜運用大戶，因為井下作業環境條件嚴厲，所以各種電纜年損環量比較大，為了節省開支降低行產本錢，各礦一般都有配備了和自已的電纜修補*。但因為受檢測設備及工藝的束縛在修補綜采等電纜時，探傷檢驗常常不盡人意，而且大多選用對電纜絕緣損壞較大的強行擊穿法。本公司依照各檢測儀的優點，針對礦用電纜的要求，特設計制造了新一代礦用電纜測試儀。

結構特點：
1、GHKLC礦用電纜故障探傷儀由控制部分（低壓）和高壓整流，放電及檢驗部他組成。高低壓間、高低壓與外殼之間都留有滿意的安全空間。
2、為保證設備及人員安全，高壓發起前必須由專人用鑰匙進行操作。
3、每次探傷或對電纜進行檢驗時，都能保證高壓從零位初步升壓，有高低壓限位形狀，升壓或降壓進程均由按鈕進行控制，升降電壓速率平穩，操作安全簡練。
4、直流耐壓檢驗時間可由數字后自動進行（也可由人工進行控制），試驗時間準確可靠。
5、泄露電流可根據耐壓檢驗進程的需要隨時進行測量。
6、設備有過流及短路保護，有發起預警告及過流保護。
7、在控制面板上設有電源開關、高壓發起、高壓間斷、升壓、降壓等開關或按鈕，有耐壓檢驗數字時間守時繼電器等。
8、在閃現板上有高壓電壓、泄露電流和低壓總電流等測量電表，設有電源、高壓、守時等指示燈和對球隙放電進行曲查詢窗口等。
9、配備了高壓放電棒，供每次探傷或檢驗后進行放電，以確保安全，箱底部有接地符號。
