                                         差壓式流量計

蒸汽流量計,氣體流量計，渦街流量計，智能蒸汽流量計,飽和蒸汽流量計,溫壓補償一體型蒸汽流量計,插入式蒸汽流量計,過熱蒸汽流量計,具備國家認可生產資質。---江蘇迪川儀表有限公司

差壓式流量計是將標準孔板與多參數差壓變送器（或差壓變送器、溫度變送器及壓力變送器）配套組成的高量程比差壓流量裝置，可測量氣體、蒸汽、液體及天然氣的流量，廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。
適用范圍
◆公稱口徑： 15 mm ≤DN≤1200mm
◆ 公稱壓力：PN≤100MPa
◆工作溫度：－50℃≤t≤1200℃
◆量程比：1:10， 1:15
◆精度等級：0.5級，1級

一.產品概述：

節流裝置又稱為,是由一次檢測件（節流件）和二次裝置（差壓變送器和流量顯示儀）組成廣泛應用于氣體.蒸汽和液體的流量測量.具有結構簡單,維修方便,性能穩定,使用可靠等特點.

孔板節流裝置是標準節流件可不需標定直接依照國家標準生產,1.國家標準GB2624-81<流量測量節流裝置的設計安裝和使用>;2.標準ISO5167<標準組織規定的各種節流裝置>3.化工部標準GJ516-87-HK06

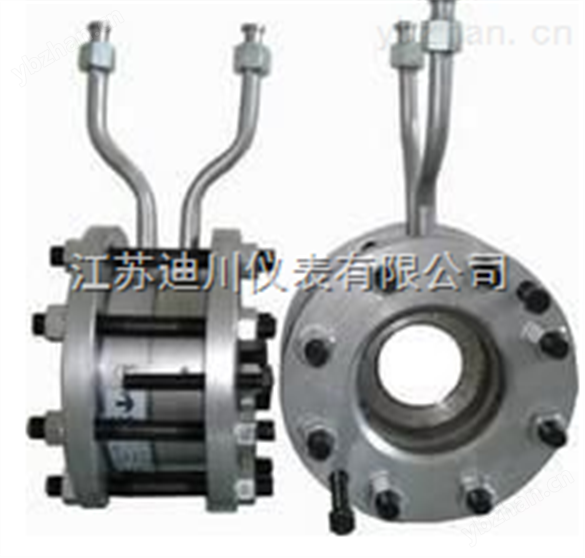

二.產品外形：

三.工作原理：

充滿管道的流體流經管道內的節流裝置，在節流件附近造成局部收縮，流速增加，在其上、下游兩側產生靜壓力差。在已知有關參數的條件下，根據流動連續性原理和伯努利方程可以推導出差壓與流量之間的關系而求得流量。其基本公式如下：

c－流出系數　　無量綱　

d－工作條件下節流件的節流孔或喉部直徑

D－工作條件下上游管道內徑

qm－質量流量　Kg/s

qv－體積流量　m³/s

ß－直徑比d/D 無量綱

四.產品結構：

(一)節流裝置組成

1、節流件：標準孔板、標準噴嘴、長徑噴嘴、1／4圓孔板、雙重孔板、偏心孔板、圓缺孔板、錐形入口孔板等

2、取壓裝置：環室、取壓法蘭、夾持環、導壓管等

3、連接法蘭（國家標準、各種標準及其它設計部門的法蘭）、緊固件。

(二)節流裝置適用范圍及有關技術指標:

成品展覽區

五.注意事項:

◆安 裝
▲可水平、垂直或傾斜安裝，應保證管內充滿液體。
▲節流裝置前，后直管段應是直的，無肉眼可見彎曲，同時應是“圓的”，內壁應潔凈，無凹坑與沉淀物。
▲直管段長度要求及節流裝置安裝應符合GB/T26224—93有關規定。
▲引壓管路安裝應符合標準規定的規范。
◆訂貨須知
訂貨時請詳細提供以下數據：
（1）被測介質
（2）zui大、常用、zui小流量。
（3）工作壓力、工作溫度
（4）介質密度、粘度
（5）管道材質、內徑、外徑
（6）允許壓力損失
（7）取壓方式
（8）現場管道敷設情況和局部阻力件形式。
