熱式氣體質量流量計 返回列表頁

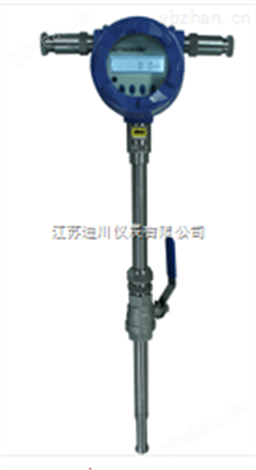

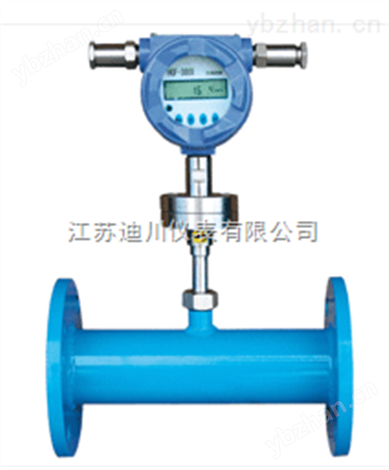

一、熱式氣體質量流量計有插入式和帶測量管式兩類，插入式傳感器為直徑1/2”，zui長36”（914mm）的探頭（更長傳感器也可制造）；帶測量管式傳感器有1/4到6”（6.25mm到152mm）的測量管，帶內置流量調節器從而無須上下游有較長直管段，管道連接可以是法蘭、NPT螺紋或焊接。材質為316不銹鋼，哈氏C合金或其它材料。

二、熱式氣體質量流量計測量性能

精度：±1%的讀數或±0.25%的滿量程

調試：按NIST計量標準標定

重復性：±0.2%滿量程

響應時間：0.9秒

三、測量單位

SCFM，SCFH，Nm3H，SLPM，KB/HR，LBS/M，SFPM，SFPS，NMPS可選

四、流量范圍

插入式：0-163Nmps（標米每秒）

0-32，000sfpm（標英尺每分）

判斷插入式流量是否可以滿足要求，將zui大流量除以管道橫截面積，看流速是否在要述范圍內。

測量管式：

壓力：

插入式：34.5Bar（500psi）

帶測量管式：以NPT連接為例34.5Bar（500psi）

注：以上為38℃條件指標

更高耐壓要求向工廠查詢

溫度：

標準傳感器：-40~121℃

中溫傳感器：0~204℃

高溫傳感器：0~343℃

電子單元：-40~70℃無顯示

-20~60℃有顯示

注：0.25"和0.5"管道式無高溫傳感器

供電：

標準24VDC，±10%，0.5A

可選85-250VAC，50/60Hz,25W功率。

輸出：

＊兩路隔離4-20Ma，一路瞬時流量，一路溫度；

＊100Hz,10隔離脈沖流量輸出

（脈沖輸出端子可用作隔離報警輸出）

＊RS485接口，Modbus,Profibus-DP,Devicenet和Ethernet協議可選。

理性物能：

傳感器材質：

316ss標準；Hasloy C276可選。

外殼：

防護等級：NEMA 4X，（IP66）

危險區域：II區I級B，C，D組

電纜：

分體式：5芯屏蔽電纜，線規22 AWG，zui長30米。

輸出信號：*2芯屏蔽電纜，線規22 AWG，zui長1000米。

可插拔球閥組件：

低壓組件：耐壓4.1Bar（60 psig）

高壓（曲柄）組件：NPT 41Bar（600 psig）

ANSI 150 & ANSI 300
