當前位置：江蘇翔騰儀表有限公司>>液位儀表>>雷達液位計>> 高壓型雷達液位計

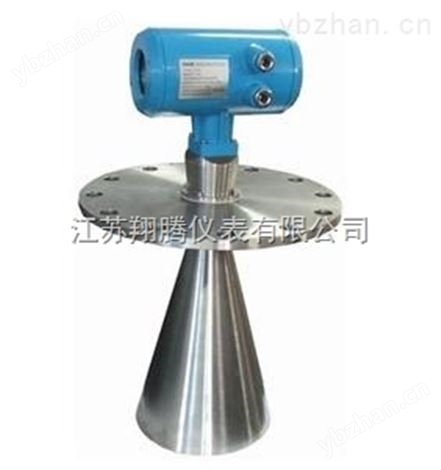

高壓型雷達液位計優質廠家---江蘇翔騰儀表有限公司
高壓型雷達液位計天線發射極窄的微波脈沖，這個脈沖以光速在空間傳播，遇到被測介質表面，其部分能量被反射回來，被同一天線接收。發射脈沖與接收脈沖的時間間隔與天線到被測介質表面的距離成正比。由于電磁波的傳播速度*，發射脈沖與接受脈沖的時間間隔很小（納秒量級）很難確認。26G系列雷達物位計采用一種特殊的相關解決技術，可以準確識別發射脈沖與接收脈沖的時間間隔，從而進一步計算出天線到被測介質表面的距離。
特性與優勢
● 采用*的非接觸式測量，極其穩定的材料制造
● 測量液體、固體介質的物位
● 可以測量所有介電常數＞1.8的介質
● 測量范圍0…20m
● 采用兩線制、回路供電的技術，供電電壓和輸出信號通過一根兩芯電纜傳輸，
● 4…20mA輸出/HART（兩線）
● 不受壓力、溫度變化、惰性氣體、真空、煙塵、噪音、蒸汽、粉塵、等工況影響
● 不受介質密度、粘稠度和溫度的變化影響
● 過程壓力可達40bar，過程溫度可達220℃， 分辨率1mm，無盲區，高精度。
● 兩線制技術，是差壓儀表、磁致伸縮、射頻導納、磁翻板儀表的優良替代產品。
● 測量靈敏，刷新速度快，安裝簡便，牢固耐用，免維護。
測量原理
高頻微波脈沖通過天線系統發射并接收，雷達波以光速運行，運行時間可以通過電子部
件被轉換成物位信號。一種特殊的時間延伸方法可以確保穩定和精確的測量。
即使工況比較復雜的情況下，存在虛假回波，用的微處理技術和調試軟件也可以準確的
識別出物位的回波。
輸入
天線接收反射的微波脈沖并將其傳輸給電子線路，微處理器對此信號進行處理，識別出
微脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，精度可達到毫米級。
距離物料表面的距離D與脈沖的時間行程T成正比： D=C×T/2 （其中C為光速）
因空罐的距離E已知， 則物位L為： L=E-D
輸出
通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參
數將自動使儀表適應測量環境。對應于4…20mA輸出。
| 應用： | 存儲容器或過程容器，過程條件復雜 |
|---|---|
| zui大量程： | 30m |
| 測量精度： | ±10mm |
| 過程連接： | 法蘭316L |
| 天線材料： | 不銹鋼316L/PTFE |
| 過程溫度： | -40～200℃ |
| 過程壓力： | -0.1～4MPa |
| 頻率范圍： | 6.3GHz |
| 信號輸出： | 4～20 mA/HART |
| 電源： | 兩線制(DC24V) 四線制（DC24V/AC220V） |
特點
● 采用*的非接觸式測量
● 采用極其穩定的材料制造
● 測量液體、固體介質的物位
● 可以測量所有介電常數＞1.8的介質
● 測量范圍0…20m(可以擴展到35米)
● 采用兩線制、回路供電的技術，供電電壓和輸出信號通過一根兩芯電纜傳輸
● 4…20mA輸出或數字型信號輸出
● 分辨率1mm● 不受噪音、蒸汽、粉塵、真空等工況影響
● 不受介質密度、粘稠度和溫度的變化的影響
● 過程壓力可達4MPa● 過程溫度可達250℃ 1.3測量原理高頻微波脈沖通過天線系統發射并接收，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保極短時間內穩定和精確的測量。 即使工況比較復雜的情況下，存在虛假回波，用的微處理技術和調試軟件也可以準確的識別出物位的回波。
產品簡介：
安裝指南
測量條件
通過RFSOFT軟件調試
XT-RD800系列尺寸
編程器尺寸 基本參數 通訊接口 HART通訊協議 過程連接XT-RD801 (PP，PTFE天線) ：G1-1/2 316L不銹鋼，： 電源 電源：24V DC(+/-10%)，波紋電壓：1Vpp 環境條件 溫度：－40℃…＋80℃ 防爆認證 ExiaII C T6 外殼保護等級 IP68 兩線制接線 供電和信號輸出共用一根兩芯導線 |
選型說明
XT-RD801 | 智能雷達物位計 | |||||||||
代號 | 防爆 | |||||||||
P | 標準型 ( 非防爆 ) 電流信號輸出 (4 … 20mA)HART 協議 | |||||||||
I | 本安型 (Exia Ⅱ C T6) 電流信號輸出 (4 … 20mA)HART 協議 | |||||||||
D | 本安型＋隔爆型 (Exd ia Ⅱ C T6) 電流信號輸出 (4 … 20mA)HART 協議 | |||||||||
代號 | 天線型式 / 材料 / 過程溫度 | |||||||||
SP | 棒式 /PP/-40 … 100 ℃ | |||||||||
SF | 棒式 /PTFE/-40 … 120 ℃ | |||||||||
代號 | 過程連接 | |||||||||
G | 螺紋 G1 ½ A | |||||||||
N | 螺紋 1 ½ NPT | |||||||||
A | DN50 PN16C 型 316L 不銹鋼法蘭 | |||||||||
B | DN80 PN16C 型 316L 不銹鋼法蘭 | |||||||||
C | DN100 PN16C 型 316L 不銹鋼法蘭 | |||||||||
D | DN150 PN16C 型 316L 不銹鋼法蘭 | |||||||||
E | DN200 PN16C 型 316L 不銹鋼法蘭 | |||||||||
F | DN250 PN16C 型 316L 不銹鋼法蘭 | |||||||||
代號 | 容器接管長度 | |||||||||
A | 50mm | |||||||||
B | 100mm | |||||||||
C | 200mm | |||||||||
D | 250mm | |||||||||
E | 300mm | |||||||||
Y | 特殊約定 | |||||||||
代號 | 外殼 / 防護等級 | |||||||||
L | 鋁 /IP67 | |||||||||
代號 | 電纜進線 | |||||||||
M | M20*1.5 | |||||||||
N | ½NPT | |||||||||
代號 | 現場顯示 | |||||||||
無顯示 | ||||||||||
X | 數字顯示 | |||||||||
代號 | 編程器 | |||||||||
B | 帶 | |||||||||
不帶 | ||||||||||
0-Nm | 量程 | |||||||||
XT-RD801 | P | SP | A | A | L | M | X | 0-8m | ||
