雷達液位計優質廠家---江蘇翔騰儀表有限公司

雷達液位計因其特殊的非接觸式測量特性，可對有污染性和腐蝕性的介質進行準確的測量,其穩定和準確的表現也同樣體現在復雜的測量環境下。輸出的4~20mA信號可以提供遠端控制,采用了*的微波技術和Echo-tech回波處理技術以適應各種工況。脈沖的工作方式可測小介電常數介質，并安全適用于各種金屬，非金屬容器內,對人體及環境無傷害。

技術參數：

型號	XT-RD-A	XT-RD-高溫	XT-RD-B		XT-RD-C

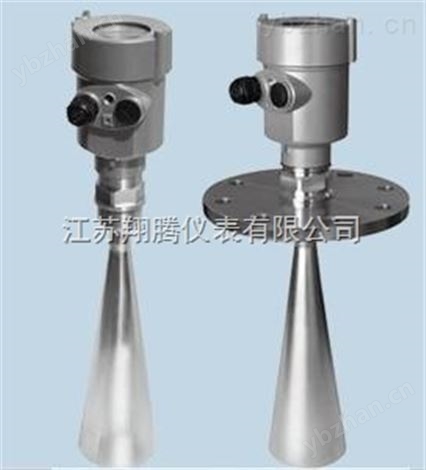

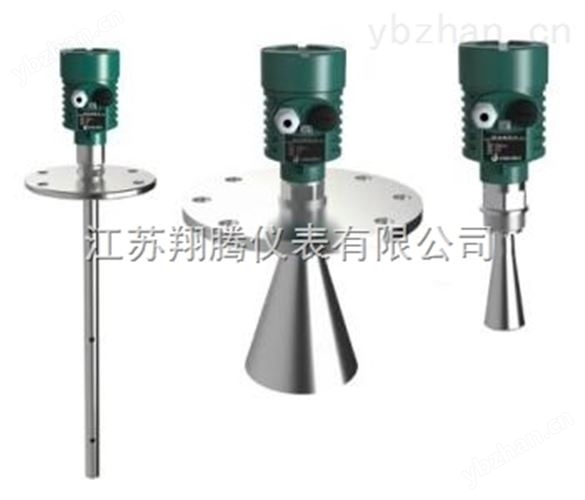

圖片
應 用	可測固體和液體介質,適用于各種復雜測量，如小介電常數介質，腐蝕性工況，粉煤灰等介質，以及揮發腐蝕性液體介質。		適用于固體和液體介質測量，特別是強腐蝕性介質，同時在具有一定溫度壓力條件下的物位測量。		過程條件簡單，適合腐蝕性介質和固體料位測量。
測量范圍	0~35米		0~15米		0~10米
連接方式	法蘭(DN80/100/150/200/250)		法蘭(DN50/80/100/150)		螺紋(G 1-1/2″, 1-1/2″NPT)
料倉開口	Φ110/160/220/270mm		Φ60/90/110/160mm		Φ50mm
工作壓力	-1.0~4.0MPa		-1.0~2.0 MPa		-1.0~2.0 MPa
工作溫度	-40~230℃
精度	< 0.2% (頂部盲區500mm)			< 0.2%（盲區為波束角發射處向下500mm）
采樣	回波采樣 55次/秒
防爆等級	EXiaIICT6/ExdIICT6
防護等級	IP66
信號輸出	兩線4~20mA/HART或三線4~20mA
天線材質	不銹鋼		PP/PPFE		PP/PPFE
外殼材質	鋁/ABS+PC
電源	電源：24VDC（±10%）；波紋電壓：1Vpp; 耗電量：zui大22.5mA
環境溫度	-40~80℃
顯示方式	LED顯示

選型要點
正確選型才能保證更好的使用。選用什么種類的應根據被測流體介質的物理性質和化學性質來決定?使的通徑、流量范圍、襯里材料、電極材料和輸出電流等；都能適應被測流體的性質和流量測量的要求。
1、精密功能檢查
精度等級和功能根據測量要求和使用場合選擇儀表精度等級，做到經濟合算。比如用于貿易結算、產品交接和能源計量的場合，應該選擇精度等級高些，如1.0級、0.5級，或者更高等級; 用于過程控制的場合，根據控制要求選擇不同精度等級;有些僅僅是檢測一下過程流量，無需做精確控制和計量的場合，可以選擇精度等級稍低的，如1.5級、2.5級，甚至 4.0級，這時可以選用價格低廉的插入式。
2、可測量的介質
測量介質流速、儀表量程與口徑測量一般的介質時，的滿度流量可以在測量介質流速0.5—12m/s范圍內 選用，范圍比較寬。選擇儀表規格(口徑)不一定與工藝管道相同，應視測量流量范圍是否在流速范圍內確定，即當管道流速偏低，不能滿足流量儀表要求時或者在此流速下測量準 確度不能保證時，需要縮小儀表口徑，從而提高管內流速，得到滿意測量結果。
測量方法
是依據時域反射原理(TDR)為基礎的，的部分脈沖被反射形成回波并沿相同路徑返但是考慮到腐蝕及粘附的影響，測量范圍的終值應距離天線的*至少100mm。對于過溢保護，可定義一段
飛安全距離附加在盲區上。zui小測量范圍與天線有關。隨濃度不同，泡沫既可以吸收微波，又可以將其反射，但在一定的條件下是可以進行測量的。回到脈沖發射裝置。
應用指南
應用于水液儲罐、酸堿儲罐、漿料儲罐、固體顆粒、小型儲油罐。各類導電、非導電介質、腐蝕性介質。如煤倉、灰倉、油罐、酸罐等
的優點
是非接觸式測量或TDR導波式測量
應用電磁脈沖進行快速測量，精度高，抗*力強
耐腐蝕（探頭大多采用316不銹鋼或PVDP等材料）
耐壓高（40Kg/cm2）
耐溫高（200℃）
的注意事項
對于安裝空間有一定的要求
注意介質的介電常數，并依據介電常數的大小選擇適合的型號。

選型表：

XT-RD801-防爆
P 標準型 ( 非防爆 ) I 本安型 (Exib Ⅱ C T6) D 本安型＋隔爆型 (Exd ib Ⅱ C T6)
XT-RD801-天線型式/材料/過程
SP 塑料棒 /PP/-40…100℃ SF 塑料棒 /PTFE/-40…120℃
XT-RD801-過程連接
G 螺紋 G1½"A N 螺紋 1½"NPT A PP 法蘭 DN50 PN16C 型 B PP 法蘭 DN80 PN16C 型 C PP 法蘭 DN100 PN16C 型 D PP 法蘭 DN150 PN16C 型 E PP 法蘭 DN200 PN16C 型 F PP 法蘭 DN250 PN16C 型 Y 特殊定制
XT-RD801-容器接管長度
A 50mm B 100mm C 150mm D 200mm E 250mm Y 特殊約定
XT-RD801-電子單元
2 （4 ～ 20）mA /24V DC 兩線制 3 （4 ～ 20）mA /24V DC/HART 兩線制 4 （4 ～ 20）mA /24V DC/HART 四線制 5 （4 ～ 20）mA /220V AC/HART 四線制
XT-RD801-外殼/防護等級
P 塑料 /IP65 L 鋁 /IP67
XT-RD801-電纜進線
M M20*1.5 N ½"NPT
XT-RD801-編程/顯示
V 帶 X 不帶
XT-RD801-量程
備注：

特點：
    ● 采用*的非接觸式測量
    ● 采用極其穩定的材料制造
    ● 測量液體、固體介質的物位
    ● 可以測量所有介電常數＞1.8的介質
    ● 測量范圍0…20m(可以擴展到35米)
    ● 采用兩線制、回路供電的技術，供電電壓和輸出信號通過一根兩芯電纜傳輸
    ● 4…20mA輸出或數字型信號輸出
    ● 分辨率1mm
    ● 不受噪音、蒸汽、粉塵、真空等工況影響
    ● 不受介質密度、粘稠度和溫度的變化的影響

典型應用：

電  廠：燃料倉、蓄水池、廢氣凈化罐、倉泵、油箱等；
油  田：原油或成品油儲罐、三相分離器、沉降罐、污水罐及油水界面、鉆探泥漿罐等；
化  工：硫酸，硝酸，等化工腐蝕液位、原油蒸餾塔、原料和中間料倉、反應罐、氨水罐、分離器等；
水處理：蓄水池、污水池、水處理罐、沉淀池、深井、飲用水網絡等；
其  他：食品、制藥、環保、造船等行業等；

一般數據

過程連接	-XT-RD51	螺紋G1¹/₂A
	-XT-RD52/XT-RD53/XT-RD54	法蘭

材料	-天線	PTEE、PP
	-法蘭	不銹鋼316L
	-外殼	鋁、塑料、防靜電PP、不銹鋼316L
	-外殼和外殼該之間的密封	硅橡膠
	-外殼視窗	聚碳酸酯
	-接地端子	不銹鋼

重量	-XT-RD51	2kg（取決于過程連接和外殼）
	-XT-RD52	5kg（取決于過程連接和外殼）
	-XT-RD53	6kg（取決于過程連接和外殼）
	-XT-RD54	10kg（取決于過程連接和外殼）

供電電壓

兩線制	標準型	（20～28）V DC
	本安型	（21.6～26.4）V DC
	功耗	max.22.5mA
	允許紋波
	- <100Hz	U_SS<1V
	- 100Hz…10KHz	U_SS<10mV
四線制、兩室	本安+隔爆	（22.8～26.4）V DC （198～242）V AC
	功耗	max.1VA，1W

電纜參數	電纜入口/插頭	1個M20×1.5電纜入口（電纜直徑5～9mm）
		一個盲堵M20×1.5
	彈簧接線端子	用于導線橫截面積2.5mm²

輸出參數	輸出信號	4～20mA/HART
	分辨率	1.6uA
	故障信號	電流輸出不變：20.5mA；22mA；3.9mA
	-兩線制負載電阻	見下圖
	-四線制負載電阻	zui大500歐姆
	積分時間	0～40s，可調

特征參數	盲區		天線末端
	zui呆測量距離	- XT-RD51	30m（液體）
		- XT-RD52	30m（液體）
		- XT-RD53	30m
		- XT-RD54	70m
	微波頻率		6.3GHz
	測量間隔		大約1s（取決于參數設置）
	調整時間		大約1s（取決于參數設置）
	發射角		見下表

喇叭天線發射角

天線尺寸	XT-RD53/54			XT-RD51/XT-XRD52
	喇叭			天線
	DN150	DN200	DN200(加長)
波束角a	20°	16°	14°	24°

	分辨率	1mm
	精度	10mm或<0.1%（見精度示意圖）
	工作存儲及運輸溫度	-40～+80℃
	過程溫度（天線部分的溫度）
	- XT-RD51	-40～+120℃
	- XT-RD52	-40～+150℃
	- XT-RD53	-40～+200℃
	- XT-RD54	-40～+200℃
	相對濕度	<95%
	-壓力	Max.4MPa
	耐振	機械振動10m²/s，10～150Hz

調試
GDPULS可以通過三種方式調試：
通過顯示調整模塊GPM
通過調試軟件GDPFSOFTWARE
通過HART手持編程器

現場現場編程模塊（GPM）
GPM編程器由6個按鍵和一個液晶顯示屏，可以顯示調整菜單和參數設置。其功能相當于一個分析處理儀表。

GPM

通過GDPF軟件調試
無論那種信號輸出，4…20mA/HART, Profibus PA,雷達傳感器都可以通過軟件進行調試。采用GDPF軟件進行調試，GDPULS需要一個儀表CONNECTCAT驅動器。軟件和CONNECTCAT驅動器可以作為附件訂購。

使用軟件調試的時候，給雷達儀表加電24VDC，同時在連接HART適配器前端加一個250歐姆的電阻。如果一體式HART電阻（內部電阻250歐姆）的供電儀表，就不需要附加外部電阻，這時候HART適配器可以和4…20mA線并聯。
