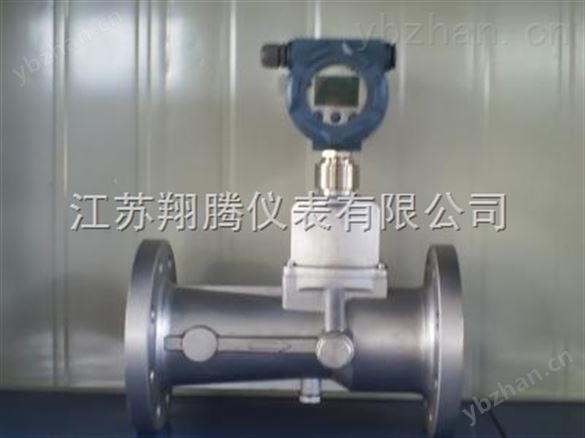

    氣體流量計供應商

    參  考  價面議
    具體成交價以合同協議為準

    產品型號

    品       牌

    廠商性質生產商

    所  在  地淮安市

    聯系方式:張翔宇查看聯系方式

    更新時間:2025-07-01 17:30:31瀏覽次數:856次

    聯系我時,請告知來自 儀表網
    同類優質產品更多>
    氣體流量計供應商是我公司開發研制的新型氣體流量儀表。該流量計集流量、溫度、壓力檢測功能于一體,并能進行溫度、壓力、壓縮因子自動補償,是石油、化工、電力、冶金等行業用于氣體計量的理想儀表。

    氣體流量計供應商---選擇---江蘇翔騰儀表有限公司--->>>氣體流量計好廠家!

        氣體流量計供應商是我公司開發研制的新型氣體流量儀表。該流量計集流量、溫度、壓力檢測功能于一體,并能進行溫度、壓力、壓縮因子自動補償,是石油、化工、電力、冶金等行業用于氣體計量的理想儀表。

    主要特點

    • 無機械可動部件,不易腐蝕,穩定可靠,壽命長,長期運行無須特殊維護;
    • 采用16位電腦芯片,集成度高,體積小,性能好,整機功能強;
    • 智能型流量計集流量探頭、微處理器、壓力、溫度傳感器于一體, 采取內置式組合,使結構更加緊湊,可直接測量流體的流量、壓力和溫度,并自動實時跟蹤補償和壓縮因子修正;
    • 采用雙檢測技術可有效地提高檢測信號強度,并抑制由管線振動引起的干擾;
    • 采用智能抗震技術,有效的抑制了震動和壓力波動造成的干擾信號;
    • 采用漢字點陣顯示屏,顯示位數多,讀數直觀方便,可直接顯示工作狀態下的體積流量、標準狀態下的體積流量、總量,以及介質壓力、溫度等參數;
    • 采用EEPROM技術,參數設置方便,可*保存,并可保存zui長達一年的歷史數據;
    • 轉換器可輸出頻率脈沖、4~20mA模擬信號,并具有RS485接口,可直接與微機聯網,傳輸距離可達1.2km;
    • 多物理量參數報警輸出,可由用戶任選其中之一;
    • 流量計表頭可360度旋轉,安裝使用簡單方便;
    • 配合本公司的FM型數據采集器,可通過因特網或者網絡進行遠程數據傳輸
    • 壓力、溫度信號為傳感器輸入方式,互換性強;
    • 整機功耗低,可用內電池供電,也可外接電源。

    主要用途

    智能旋進旋渦流量計可廣泛應用于石油、化工、電力、冶金、城市供氣等行業測量各種氣體流量,是目前油田和城市天然氣輸配計量和貿易計量的*產品。

    安裝

    1流量計的安裝

    • 流量計安裝時,嚴禁在其進出口法蘭處直接進行電焊,以免燒壞流量計內部零件。
    • 對于新安裝或檢修后的管道務必進行清掃,去除管道中的雜物后方能安裝流量計。
    • 流量計應安裝在便于維修、無強電磁場干擾、無強烈機械振動以及熱輻射影響的場所;

    • 流量計不宜用在流量頻繁中斷和有強烈脈動流或壓力脈動的場合;
    • 流量計室外安裝時,上部應有遮蓋物,以防雨水浸入和烈日曝曬影響流量計使用壽命;
    • 流量計可任意角度安裝,流體的流向應與流量計上標識的流向*;
    • 在管道施工中,應考慮安裝伸縮管或波紋管,以免對流量計造成嚴重的拉伸或斷裂;
    • 流量計應與管道同軸安裝,并防止密封片和黃油進入管道內腔;
    • 采用外電源時,流量計必須有可靠接地,不得與強電系統共用地線,在管道安裝或檢修時,不得把電焊系統的地線與流量計搭接。
    • 為了不影響流體正常輸送和便于維護,要求按圖4 所示安裝旁通管道,并保證前≥3DN、后≥1DN的直管段;

    2直管段要求

    根據旋進旋渦流量計的工作原理和流量計對上、下游直管段要求,對各種上游阻力件, 建議采用如下圖所列的前后直管段長度,且保持直管段內壁光滑平直。

    安裝注意事項

    • 傳感器按流向標志可在垂直、水平或任意傾斜位置上安裝;
    • 當管線較長或距離振動源較近時,應在流量計的上、下游安裝支撐,以消除管線振動的影響;
    • 傳感器的安裝地點應有足夠的空間,以便于流量計的檢查和維修,并應滿足流量計的環境要求;
    • 應避免外界強磁場的干擾;
    • 在室外安裝使用時,應有遮蓋物,避免烈日曝曬與雨水浸蝕,影響儀表使用壽命;
    • 管線試壓時,應注意智能型流量計所配置壓力傳感器的壓力測量范圍,以免過壓損壞壓力傳感器。
    • 應注意安裝應力的影響,安裝流量計上游和下游管道應同軸,否則會產生剪切應力。安裝流量計的位置應考慮密封墊片的厚度,或在下游側安裝一個彈性伸縮節。
    • 安裝流量計之前應先清除管道中的焊渣等雜物。
    • 投入運行時,應緩慢開啟流量計上、下游閥門,以免瞬間氣流過急而沖壞起旋器。
    • 當流量計需要有信號遠傳時,應嚴格按“電氣性能指標”要求接入外電源(8~24)VDC,嚴禁在信號輸出口直接接入220VAC或380VAC電源;
    • 用戶不得自行更改防爆系統的接線方式和任意擰動各個輸出引線接頭;
    • 流量計運行時,不允許隨意打開后蓋改動儀表參數,否則影響流量計的正常工作;
    • 定時檢查流量計法蘭處的泄漏情況。

    內置電池的使用及更換

    • 電池電量顯示

    當電池顯示僅剩一格時,要求用戶在一個月內更換電池;只顯示電池外形符號時,則電池電量已耗盡,必須立即更換電池。

    • 電池的更換方法

    打開智能流量積算儀的后蓋,松開電池蓋板上的三顆螺釘,拔下電池插座,取出電池,換好新電池后重新安裝。

    防爆場所安裝要求

    • 流量計應有可靠的接地,防爆地不應與強電系統的保護接地共用。
    • 現場測試電源時,不允許使用交流電源接地。
    • 在任何情況下,用戶不得自行更改防爆電路、元器件和防爆型式。
    • 必須先切斷外接電源再打開轉換器蓋子。

    基本技術參數:

    公稱通徑 DN ( mm )

    類型

    流量范圍

    (m3/ h)

    工作壓力( MPa )

    精確度等級

    重復性

    15



    1-20

    1.6

    2.5

    4.0

    6.3

    10

    16

    0.5

    1.0

    1.5

    小于基本誤差限值的 1/3

    20



    0.5-25

    25



    1.0 ~ 30

    32



    2.0 ~ 60

    40



    3.0 ~ 70

    50

    A 型

    3.0 ~ 150

    B 型

    2.5 ~ 75

    65

    A 型

    14-140

    B 型

    10-100

    80

    A 型

    20 ~ 400

    B 型

    10 ~ 200

    100

    A 型

    40 ~ 800

    B 型

    30 ~ 600

    150

    A 型

    100 ~ 1800

    B 型

    40 ~ 900

    200



    180 ~ 3600

    1.6;2.5;4.0

    :此流量范圍上限可擴大1.5倍,保證正常使用。
           1.準確度:為溫度、壓力修正后的系統精度;
           2. A、B用以區別相同通徑不同流量范圍。

    技術指標

      1、隨著壓力的增大,流量范圍也隨之?dāng)U大。

      2、標準狀態條件:P=101.325kPa,T=293.15K

      3、使用條件: 環境溫度:-30~+60℃         介質溫度:-20~+80℃

                    相對濕度:5%~95%RH           大氣壓力:86kPa~106kPa

      4、電氣性能指標:工作電源:外電源:+24VDC  內電源:3.6V鋰電池

                       整機功耗:外電源<1W   內電源<0.3mW,鋰電池可用二年以上。

      5、輸出方式:頻率信號:4~20mA電流信號:對應流量0~Qmax,20mA對應流量可由用戶自己設定

                 RS485通訊:可傳輸溫度、壓力、瞬時流量和累積流量參數

      6、防爆標志:Exd Ⅱ BT4

      7、防護等級:IP65

    外形尺寸圖:

    公稱通徑

    DN(mm)

    公稱壓力

    (MPa)

    外形尺寸

    表體材質

    重量

    (kg)

    表體長度A

    高度H

    不銹鋼

    鋁合金

    20(15)

    1.6/2.5/4.0

    160

    360

    6

    6.3/10/16

    160

    365



    8

    25

    1.6/2.5/4.0

    180

    367

    7

    6.3/10/16

    180

    378



    10

    32

    1.6/2.5/4.0

    200

    383

    9

    6.3/10/16

    200

    402



    12

    40

    1.6/2.5/4.0

    200

    383

    9

    6.3/10/16

    200

    402



    12

    50

    1.6/2.5/4.0

    230

    403



    11

    6.3/10/16

    230

    421



    14

    80

    1.6

    330

    438

    11

    2.5/4.0

    330

    438



    18

    6.3/10/16

    330

    446



    21

    100

    1.6

    410

    468

    14

    2.5/4.0

    410

    475



    18

    6.3/10/16

    410

    483



    33

    150

    1.6

    585

    542

    21

    2.5/4.0

    585

    549



    52

    6.3/10/16

    585

    572



    72

    200

    1.6

    700

    618

    41

    2.5

    700

    626



    117

    4.0

    700

    634



    127

    選用選型:
    用于測量氣體時,首先根據管線輸氣量和介質可能達到的溫度和壓力范圍,估算出工作狀態下的zui高和zui低體積流量,正確選擇流量計規格;如兩種口徑均能覆蓋流量范圍,在壓力范圍允許的情況下,建議選擇較小規格的流量計。為了便于維修,不影響流體輸送,建議安裝旁通管道,另外要保證所規定的直管段長度。若氣體中含有較大顆粒或纖維,在上游應安裝過濾器。

    選型:

    代號

    口徑

    流量范圍m³/h

    XT-LUX-20 DN20 1.2~15

    XT-LUX-25

    DN25

    2.5~30

    XT-LUX-32

    DN32

    4.0~60

    XT-LUX-50

    DN50

    A型:10~150        B型:6~75

    XT-LUX-80

    DN80

    A型:28~400        B型:18~200

    XT-LUX-100

    DN100

    A型:50~800        B型:40~600

    XT-LUX-150

    DN150

    A型:150~2250   B型:100~1200

    XT-LUX-200

    DN200

    360~3600



    代號

    功能

    N

    無溫壓補償

    Y

    帶溫壓補償



    代號

    輸出型號

    F1

    4~20mA輸出(二線制)

    F2

    4~20mA輸出(三線制)

    F3

    RS485通訊接口



    代號

    功能2

    E1

    1.0級(特殊)

    E2

    1.5級

    T

    常溫

    P1

    1.6Mpa

    P2

    2.5Mpa

    P3

    4.0Mpa

    D1

    內部3.6V供電

    D2

    DC24V供電

    B1

    不銹鋼(6.4MPa<額定壓力>2.5MPa)

    B2

    鋁合金(額定壓力<2.5MPa)
