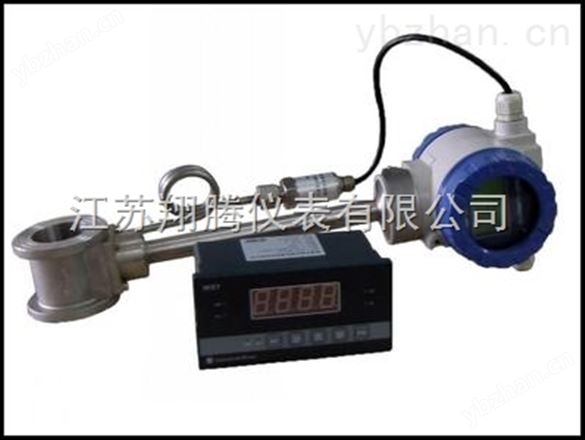

蒸汽流量計廠家 返回列表頁

    蒸汽流量計廠家是用途極其廣泛的一種流量計量儀表，幾乎可以用在所有氣體、液體和蒸汽的流量計量、測量和控制。

    應力式渦街流量計是速度式流量計的一種，它以卡門渦街理論為基礎，采用壓電晶體檢測流體通過管道內三角柱時所產生的旋渦頻率，從而測量出流體的流量。渦街流量計廣泛應用于石油、化工、輕工、動力供熱等行業。

蒸汽流量計廠家具有以下特點：

測量精度高，量程寬；

測量介質廣泛，可測量液體、氣體和蒸汽；

工作溫度高，介質溫度可達350℃；

無運動部件，無磨損，可靠性高；

表體采用不銹鋼材料，美觀、耐腐蝕。

 測量原理

當管道中流體介質通過旋渦發生體(三角柱)時，由于局部流速加速而產生旋渦現象，此旋渦分成兩列交替地出現，這種旋渦列被稱為卡門渦街。

卡門渦街的釋放頻率與三角柱寬度尺寸和流體的流動速度有關，而與介質的溫度、壓力等特性參數無關。可用下式表示：

f=StV/d ┈┈┈┈┈┈┈┈┈┈（1）

式中： f—卡門渦街的釋放頻率

St—斯特羅哈爾數

V —介質流速

d— 三角柱的寬度

斯特羅哈爾數是渦街流量計的重要參數，它只與介質的雷諾數Re有關。只要管道內介質的雷諾數保持在2×104至7×106范圍內，斯特羅哈爾數St便保持為一個常數，這樣，便可通過測量旋渦頻率信號檢測出流體介質的流速，再通過介質的流速計算出介質的流量。

●測量準確度及重復性：

●測量范圍

●額定壓力：1.6MPa、2.5MPa、6.3MPa
●流體溫度：-40℃～250℃(普通型)，100℃～350℃(普通型)
●結構類型：一體型渦街流量計
●結構材質

●工作電源

原理介紹

    在流體中設置非流線型旋渦發生體（阻流體），則從旋渦發生體兩側交替地產生兩列有規則的旋渦，智能渦街流量計這種旋渦稱為卡曼渦街，如圖(一)所示。旋渦列在旋渦發生體下游非對稱地排列。智能渦街流量計設旋渦的發生頻率為f，被測介質來流的平均速度為V，旋渦發生體迎流面寬度為d，表體通徑為D，根據卡曼渦街原理，有如下關系式:

f=StV/d 公式(1)

式中：f－發生體一側產生的卡門旋渦頻率

　　 St－斯特羅哈爾數（無量綱數）

　　 V－流體的平均流速 d－旋渦發生體的寬度

由此可見，通過測量卡門渦街分離頻率便可算出瞬時流量。其中,斯特羅哈爾數（St）是無因次未知數

在曲線表中St＝0.17的平直部分，漩渦的釋放頻率與流速成正比,即為渦街流量傳感器測量范圍度。只要檢測出頻率f就可以求得管內流體的流速，由流速V求出體積流量。所測得的脈沖數與體積量之比，稱為儀表常數（K），見式（2）

　 K＝N/Q（1/m³） 公式（2）

式中：K＝儀表常數（1/m³）。 N＝脈沖個數 Q＝體積流量（m³）

蒸汽流量計性能特點

公稱通徑(mm) 15,20,25,32,40,50,65,80,100,125,150,200,250,300,(300～1000插入式)

公稱壓力(MPa) DN15-DN200 4.0(>4.0協議供貨)，DN250-DN300 1.6(>1.6協議供貨)

介質溫度(℃) 壓電式：-40～260，-40～320；電容式： -40～300, -40～400，-40～450（協議訂貨）

本體材料 1Cr18Ni9Ti，(其它材料協議供貨)

允許振動加速度 壓電式:0.2g 電容式:1.0～2.0g

精確度 ±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS

范圍度 1：6～1：30

供電電壓 傳感器：+12V DC，+24V DC；變送器：+12V DC ，+24V DC；電池供電型：3.6V電池

輸出信號 方波脈沖(不包括電池供電型)：高電平≥5V，低電平≤1V；電流：4～20mA

壓力損失系數 符合JB/T9249標準　Cd≤2.4

防爆標志 本安型：ExdⅡia CT2-T5隔爆型：ExdⅡCT2-T5

防護等級 普通型IP65 潛水型 IP68

環境條件 溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa

適用介質 液體、氣體、蒸汽

傳輸距離 三線制脈沖輸出型：≤300m，兩線制標準電流輸出型 (4～20mA)：負載電阻≤750Ω

智能渦街流量計產品選型

1.參比條件下渦街流量傳感器工況流量范圍表

液體：常溫水，t=20℃，ρ=998.2kg/m3，υ=1.006×10-6m2/s。

氣體：常溫常壓空氣，t=20℃，P=0.1MPa（絕壓），ρ=1.205 kg/m3，υ=15×10-6 m2/s。

注：表中(300)～(1000)口徑為插入式

2.渦街流量計外形及尺寸

注：以上尺寸未包含夾持法蘭。

3.產品選型

     測量范圍度大、介質適應性廣、測量精度高、檢定周期長、傳輸信號距離遠、壓力損失小、結構簡單、運行可靠、使用壽命長、安裝維護方便等許多顯著優點。
1、工作原理：
渦街流量儀表是根據卡門渦街理論，利用了流體的自然振動原理，以壓電晶體或差動電容作為檢測部件而制成的一種速度式流量儀表。渦街流量計是由設計在流場中的旋渦發生體、檢測探頭及相關的電子線路等組成。當液體流經三角柱形旋渦發生體時，它的兩側就成了交替變化的兩排旋渦，這種旋渦被稱為卡門渦街，這些交替變化的旋渦就形成了一系列替變化的負壓力，該壓力作用在檢測深頭上，便產生一系列交變電信號，經過前置放大器轉換、整形、放大處理后，輸出與旋渦同步成正比的脈沖頻率信號(或標準信號)

2.、安裝環境注意事項：
2．1、環境溫度：避免安裝在溫度變化很大的場所，如果收到設備的熱輻射時，須有隔熱通風的措施。
2．2、大氣條件：避免把流量計安裝在含有腐蝕性氣體的環境中，如果一定耍安裝在這種環境中，則必須提供通風措施。
2．3、機械振動或沖擊：流量計雖然很堅固，但安裝時應選擇在振動或撞擊小的地方，如果流量計裝在振動較大的管道上，則必須加設管道支承。
2．4、安裝時，管道的連接螺栓要擰緊，管道連接處應沒有滲漏，施加的壓力不能大干所規定的zui大工作壓力，當部件處于受壓狀態時，不要去擰法蘭的安裝螺栓，測量有害液體時注意不要讓液體濺到眼睛里或臉上，測量有害氣體時，注意不要吸入這種氣體。
3、配管注意事項：
3.1、管道支承：在正常管道條件下，可承受1G的管道振動，當管道振動大于1 G時，應對管道進行支承。
3.2、安裝方向．如果管道始終充滿液體，那么管道就可以垂直安裝或作任何角度的安裝。
3.3、縮管：對于縮管，要保證其上游側的直管段長度應至少為5D，其下游側的直管段長度也應至少為5D(D：流量計的標稱內徑，下同)。
3.4、擴管．對于擴管，要保證其上游側的直管段長度應不少于10D，其下游側的直管段長度也應至少為5D。
3.5、彎管．對于每一段彎管，要保證其上游側的直管段長度應至少為10D，其下游側的直管段長度也應至少為5D。
3. 6、在使用活塞式或羅茨式的鼓風機、空壓機的氣體管道上，或者使用活塞式的高壓液體管道上，流體可能會發生震動。通常應把閥門安裝在流量計的下游，如果不得不將流量計安裝于閥門的上游時，可在流量計的上游裝上一個脈動衰減器，如節流板或膨脹段。
3.7的1 D一2D之間的地方。
3.8、對新安裝的管道或維修過的管道，在運行前要進行清洗，沖洗管道內的鐵銹、水垢、殘渣和污泥，在沖洗時，水流要流過旁通管道，以免損壞流量計，如果沒有旁通管，就暫裝一段管子來代替流量計。
4、測量時的注意事項：
4. 1、測量氣體或蒸汽時，應防止液體滯留，流量計安裝在垂直管道上，可防止儲積流體i當水平安裝流體時，將裝有流量計的管段抬高，如圖2。
4.2、測量液體時，為保證測量精確，流量計的管道必須充滿液體，正確進行時的管道要求是流體應該向上流動，當液體向下流動時，應將下游段的管道高于流量計，以保持滿灌。
4.3、閥門應安裝在流量計的下游，這樣可解決液體流過控制閥時，因壓力下降而產生氣泡的不良影響。
4.4、被測流體為單一狀態時，流量計可以測量氣體、液體和蒸汽，但是在混相流狀態下時，流量計是不能做出精確的測量的。
5應用
渦街流量計用于測量液體、氣體和蒸汽的流量，并將其轉換成4-20mA DC模擬輸出信號或脈沖、報警、狀態輸出信號，可廣泛應用于石油化工、洽金機械、食品、造紙，以及城市管道供熱、供水、煤氣等行業的各種液體、氣體、蒸氣等單相流體的工藝計量和節能管理。
