德優安一體式超聲波物位計 返回列表頁

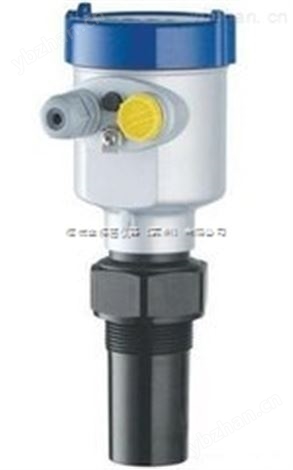

德優安一體式超聲波物位計是專業制造的通用型超聲波物位計，它博采眾長，吸取了國內外多種物位儀優點，實現了全數字化，人性化設計理念，具有完善的物/液位測控·數據傳輸和人機交流功能。主芯片采用進口工業級單片機，數字溫度補償和超寬電壓輸入穩壓等數十塊相關集成電路。具有抗干擾性強，可任意設置上下限節點及在線輸出調節，并帶有現場顯示，可選擇模擬量，開關量及RS485輸出，方便的與相關設施接口。它不必接觸工業介質就能滿足大部分物位測量要求，從而*地解決了壓力式、電容式、浮子式等傳統測量方式帶來的纏繞、堵塞、泄露、介質腐蝕、維護不便等缺點。

德優安一體式超聲波物位計是集超聲、電子、軟件于一身的高科技產品，國內自主研制的儀表，是各類工業現場測量液位、料位的*儀器。該超聲波物位計的各項指標均已達到了同類產品的*水平，可全面替代進口的超聲波物位計。

原理

物位測量過程中，超聲波信號由超聲波探頭發出，經液體或固體物料表面反射后折回，由同一個探頭接收，測量超聲波的整個運行時間 ，從而實現物位的測量。聲波傳輸距離 與聲速 和聲傳輸時間 的關系可用公式表示:

超聲波物位計的算式L:超聲波探頭距所測料面距離。單位:m;

v:經溫度補償后的聲速值。單位:m/s;

t:測量范圍內聲波的運行時間。單位:s

用途

液位和料位測量是工業上經常遇到的一個問題，超聲測位技術有很多優點，它不僅能定點和連續測位，而且能方便的提供遙測或遙控所需的信號。與放射性測位技術相比，超聲技術不需要防護，與激光測距技術相比，它又有簡單和經濟的優點，同時超聲技術一般不需要運動部件，所以在安裝和維護上又相應比較方便。超聲波物位計可廣泛應用于石油、礦業、發電廠、化工廠、水處理廠、污水處理站、農業用水、環保監測、食品(釀酒業，飲料業、添加劑、食用油、奶制品)、抗洪防汛、水文監測、明渠、空間定位等許多行業。

產品選型根據工況公司技術部：159 0046 6889

主要指標介紹

1、量程。代表超聲波物位計所能測量的zui大范圍，反映的是換能器的靈敏度。量程越大，靈敏度越高。超聲波物位計可以配置4、6、8、10、20、30m等不同量程的換能器。當超聲波衰減快，界面反射差時，為避免超聲波探頭接收到的超聲波信號過弱，而無法與噪音信號區分，就需要增大換能器的發射功率。

2、盲區。也叫死區，就是超聲波物位計測量不到的一段距離。超聲波物位計在發射超聲波脈沖時，不能同時檢測反射回波。由于發射的超聲波脈沖具有一定的時間寬度，同時發射完超聲波后傳感器還有余振，期間不能檢測反射回波，因此從探頭表面向下開始的一小段距離無法正常檢測，這段距離稱為盲區。相同量程的產品，盲區越小，就說明這個換能器的設計越好。

3、溫度。正常范圍是-10~60攝氏度。雖然壓電陶瓷的極限工作溫度一般是150攝氏度，但超聲波物位計在制造過程中的大多數材料都不能在100攝氏度以上的溫度*工作。

4、精度。主要受溫度變化影響較大，為保證測量精度，大多數超聲波物位計都帶有溫度補償功能。另外在氣體成分的變化也會對超聲波物位計的精度產生影響，比如一些揮發性的液體，揮發后導致空氣成分變化，導致氣體的聲速變化，引起測量誤差。在常溫常壓以及不受外部環境干擾情況下，大部分廠家可以將精度控制在0.5%以內。

5、兩線制與三線制。兩線制超聲波物位計其供電(DC24v)與信號輸出(DC4-20mA)共用一個回路，也就是僅使用兩條線即可，不足之處是發射功率相對略微微弱一些。三線制超聲波物位計實際上為四線制，其供電(DC24v)與信號輸出(DC4-20mA)回路分離，各使用兩條線，當它們負端共地相連時，通常使用三條線即可，其優勢是發射功率較大。

技術參數

●量程:液面10m，固態料面 5m

●盲區: 0.6m l 精度:量程的0.25%或1cm

●分辨率:量程的0.1%或4mm

●重復周期:200ms或可設定

●電源:220VAC 50Hz 30W

●超聲波換能器AR41:

(1)工作頻率 41KHz

(2)驅動電壓 1800Vpp，1ms

(3)發散角度 14°

(4)工作溫度 -40℃~90℃

●輸出:

模擬量:

(1)4-20mA輸出(帶隔離)

(2)1--5V輸出(帶隔離)

開關量:

(1)兩路單刀雙擲繼電器(報警、泵控等)

(2)觸點容量 3A/250V(非感性負載)

●485/232通訊接口:主機、從機通過485/232通訊接口協同工作

●顯示方式:四位LED或LCD

●聲速補償方式:溫度補償

●儀表工作環境溫度:-20℃~50℃

●儀表殼體防護等級:IP65

優點

1.與激光測距技術相比，有簡單和經濟的優點;

2.超聲技術一般不需要運動部件，所以在安裝和維護上又相應比較方便;

3.超聲波物位計不僅能定點和連續測位，而且能方便的提供遙測或遙控所需的信號;

4.超聲波物位計與放射性測位技術相比，不需要防護。

技術特點

1.具有強勁發射力的換能器，表面可自清潔，利用更新的換能器結構和制造工藝，顯著提高了換能器的工作性能。

2.微處理器程序控制、智能信號處理技術，可實現多種典型工況軟件處理模式，使物位計能適應固體、液體、粉塵等復雜工況。

3.紅外線遙控編程調節，操作簡單可靠，并帶有液晶現場顯示。

4.非接觸式連續測量，減少維護;

5.可用于測量物位、空間、距離，也可對標準或特別開關的液罐進行自動液位-體積轉換;

6.帶背光的液晶顯示器，可按標準工程單位進行顯示。
