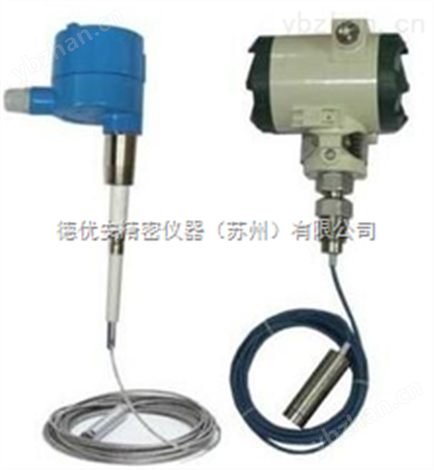

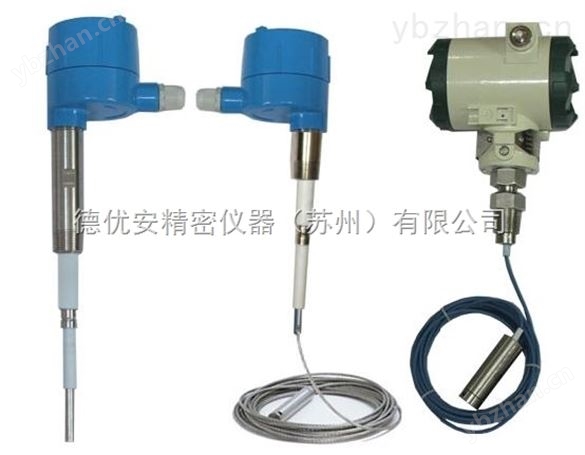

德優安射頻導納物位計-射頻導納料位計 返回列表頁

德優安射頻導納物位計產品的結構分為主電極和補償電極兩部分。在主電極與補償電極間分別施加一組RF射頻信號，因而具有很好的抗粘料、掛料特性，是取代電容料位開關的新型物/液位測量產品。射頻導納料位儀

由于保護電極的存在，檢測電路將檢測電極和保護電極的信號進行比較，從而實現克服物料粘附對物位測量的影響。

德優安射頻導納物位計特點

1、通用性強:適用于各種場合，可檢測顆粒、飛灰、導電、非導電液體、粘稠物料;

2、抗粘附電路:*的抗粘附電路設計，可以消除物料的粘附而產生虛假錯誤信號;

3、失電保護模式:低位或高位故障報警。現場可調。

4、安裝調整容易

5、不怕粘料、掛料

6、穩定性好，不受溫度影響

7、延時輸出可調

8、可選耐溫zui高可達:550℃

9、高低位失效保護功能

技術參數

1、電源電壓:220CAC±15% 50Hz;24VDC±5%;

2、消耗功率:4W;

3、輸出信號:繼電器輸出雙刀雙擲(DP/DT);5A(阻性)、220VAC;

4、環境溫度:-40~70℃;

5、靈敏度設置:0.5~500pF(可調);

6、延時時間:0~30秒可調(開或關);

7、失電保護模式:低位或高位故障報警，現場可調。

8、安裝形式:⑴法蘭安裝:按用戶提供的法蘭標準;

產品選型根據工況公司技術部：159 0046 6889

射頻導納料位計是目前物位控制器跨世紀的前衛替代產品，在歐美國家和日本已被廣泛應用，國內的用戶也在用它替換舊的產品。它可以檢測所有物料而不受物料的密度、顆粒大小、化學成分、沉積粘度和導電特性等參數變化的影響。廣泛地應用于液體、粉體、漿體、固體等多種物料的控制。

工作原理

射頻導納料位計的工作原理介紹:點位射頻導納技術與電容技術的重要區別是采用了三端技術。在電路單元測量信號上引出一根線，經同相放大器放大，其輸出與同軸電纜屏蔽層相連，然后連接到探頭的屏蔽層上。該放大器是一個同相放大器，其增益為"1"，輸出信號與輸入信號等電位，同相位，同頻率，但互相隔離。地線是電纜中zui外面的屏蔽層。由于同軸電纜的中心線與中間屏蔽存在上述關系，所以二者之間沒有電位差，也就沒有電流流過，即沒有電流從中心線漏出來，相當于二者之間沒有電容或者說電容為零。因此電纜的溫度效應，安裝電容等也就不會產生影響。對于探頭上的掛料問題，采用一種新的探頭結構，五層同心結構:zui里層是中心測桿，中間是中心屏蔽層，zui外邊是接地的安裝螺紋，用絕緣層將其分別隔離開來。

與同軸電纜的情況是一樣的，中心測桿與屏蔽層之間沒有電勢差，即使傳感元件上掛料阻抗很小，也不會有電流流過，電子儀器測量的僅僅是從探頭中心到對面罐壁的電流，因為中心元件能阻礙電流沿探頭向上流向容器壁，因而對地電流只有經探頭末端通過被測物料到對面容器。即Ua=Ub lab=(Ua-Ub)/R=0。由于屏蔽層與容器壁之間存在電勢差，兩者之間雖有電流流過，但是該電流不被測量，不影響測量結果。這樣就將測量端保護起來，不受掛料的影響。只有容器中的物位確實上升接觸到中心測量桿時，通過被測物料，中心測桿與地之間形成被測電流。

典型應用

導電、絕緣液體:………………………化工、油田、水及污水處理

導電、絕緣漿體:………………………造紙、制藥、水及污水處理

粉末:灰、粉…………………………電廠、冶金、水泥

顆粒:煤、糧食………………………電廠、冶金、糧食

界面:不同兩種液體…………………油田、化工

性能指標

技術參數 測量精度 重復性 導電介質<2mm 非導電介質<50mm

溫度范圍 介質溫度 -200℃∽+800℃(選擇相應的傳感器探頭)

環境溫度 -40℃∽+60℃ 儲存溫度 -40℃∽+60℃

響應時間 0.3s或0∽20s連續可調

靈敏度 優于0.3PF

溫度影響 每10℃±0.05PF

信號輸出 DPDT繼電器輸出，兩組常開、常閉觸點

觸點容量:AC200V5A DC24V5A

供電電源 220V AC或24V DC

功耗 4W

防護等級 IP66

過程連接 外螺紋G3/4″、G1″

法蘭式GB-9123-2000 DN50 PN0.6MPa

傳感器電極 加長桿式zui長3m,zui短0.4m,材質不銹鋼304+PTFE 塑料、陶瓷，或約定的其它要求。

纜式zui長35m，zui短0.5m，材質不銹鋼304+PTFE塑料或約定的其它要求。

保護電極 標準長度100mm或300mm材質不銹鋼304+PTFE塑料、陶瓷或約定的其它要求。

外殼 A型塑料PBTP

B 型壓鑄鋁、環氧樹脂噴涂

電纜引入孔 M20x1.5 帶塑料電纜密封套

隔爆標準 ExdIICT5

應用場合

射頻導納料位計通常又被稱為射頻導納開關或者射頻導納物位計，射頻導納物位計應用廣泛，幾種典型場合如下:化學藥品、塑料、薄膜、飼料/谷物、橡膠、藥品、液體、廢水、沙子、食品、泥漿、水泥、粉狀體、涂料/衣料、煤、顆粒狀固體、油、紙漿等
