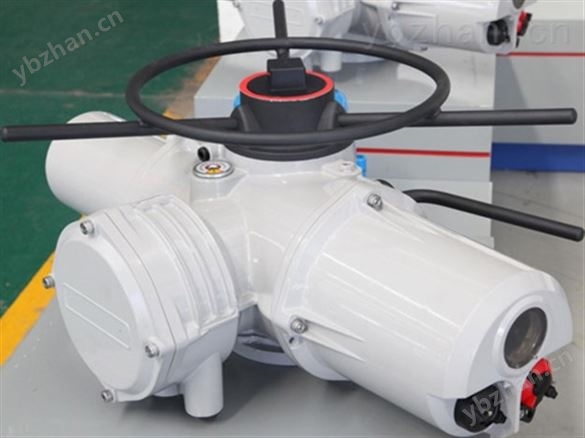

智能一體化多回轉電動執行器 返回列表頁

1、產品概述
“DZW-M”系列電動執行器用于控制多種閥門及其他同類產品，如蝶閥、球閥、閘閥、截止閥、調節閥等，廣泛應用于石油、化工、水處理、船舶、造紙、電站、供熱、樓宇自控等各行業中。它以380V/220V/110V交流電源為驅動電源，以4-20mA電流信號或0-10V DC 電壓信號為控制信號，可使閥門運動到所需位置，實現其自動化控制。“AOX-M”系列有著非常大的扭矩選擇范圍，扭矩值由15-3000NM，速度從10-110RPM，還可以配置不同的“AOX-M”閥門齒輪箱，大大拓展扭矩范圍或者多回轉執行器可變為部分回轉、拐臂式、線性執行器，可為多種要求找到適合的系列類型。（該產品已獲得CE與防爆認證證書）
2、性能特點
2.1殼體
    主殼體為鑄鐵材質，輸出更穩定，其余部分為鋁合金材質，重量更輕。在執行器表面噴涂環氧樹脂,且都要經過中間涂層12道工序防護處理，耐腐蝕性強，防護等級為IP67，NEMA4和6(可選IP68)。
2.2電機
全封閉鼠籠式電機，體積小，扭矩大，慣性力小，絕緣等級為F級，內置過熱保護開關，可防止過熱損壞電機。
2.3潤滑
采用油浸式，在高強度，大溫差，大力距的情況下，能提供的潤滑與冷卻，油品更穩定
2.4接線端子箱
   雙密封保護設計的端子箱內在打開接線端子箱蓋進行現場接線時，單獨密封的端子箱也保證電動裝置內電器部分的密封完整性。執行器的電機和控制單元的連接通過端子連接。（AOX-M-007～010 為 29 針， AOX-M-020～100 為 39 針）
2.5閥門控制
   淘汰了傳統的電位器測試閥位，而采用編碼器，提供了精準位置信號，作為選配的18位光電編碼器在執行器停電時不需要電池就可精確可靠的記錄閥位。
2.6紅外線設定
   通過LED液晶顯示屏，可對執行器進行全部設定和診斷，無需在現場打開電氣箱蓋而暴露內部的控制電路，設定器與窗口的有效對話距離為1-1.5米，通過軟件，可利用手機，PDA，筆記本電腦的紅外功能和執行器通信。
2.7就地控制
   現場控制開關和鎖扣式現場/停止/遠程選擇器為無貫通軸的磁性開關，通過作用執行器的內部霍爾開關進行控制，保證了執行器的密封防潮及特定現場不允許開蓋的問題的要求。
2.8手動結構
手輪的設計保證安全可靠、省力、體積小。停電時，通過操作手輪中間的紅色按鈕使電機與執行器連接斷開，啟動手動操作。因為在電機和操作軸之間進行手自動離合，即使執行器在扭矩值下也很容易轉為手動操作。在啟動電機后，自動脫離手動操作。在執行電機操作時手輪不工作（注：在不通電的狀況下，電動執行器將保持手動狀態。）
2.9干燥器
用來控制溫度，防止由于溫度和天氣變化導致執行器內部水分凝結，保持內部電氣元件的干燥。
2.10扭矩開關
提供過載保護，在閥門卡澀，有異物時，自動斷開電機電源，更有效的保護閥門和電動執行器不受損壞，力矩在一定的范圍內可調。
2.11自鎖
精密的蝸輪蝸桿機構可高效傳輸大扭矩，效率高，噪音低（50分貝），壽命長,且有自鎖功能，防止反轉，傳動部分穩定可靠。
2.12防脫螺栓
拆除外殼時，螺栓附在殼體上，不會脫落。外部螺絲均采用304不銹鋼材質。
2.13安裝
底部安裝尺寸符合ISO5210國際標準，驅動軸套可拆下根據需要進行加工，適應性強。可以垂直安裝，也可以水平安裝。
2.14線路
控制線路符合單相或三相電源標準，線路布置緊湊合理，（可根據客戶要求另行設計。）提供多種控制方式，輕松與DCS、PLC連接，并提供多種反饋信號。
3、主要技術參數、規格
3.1 AOX-M系列電動執行器技術參數
