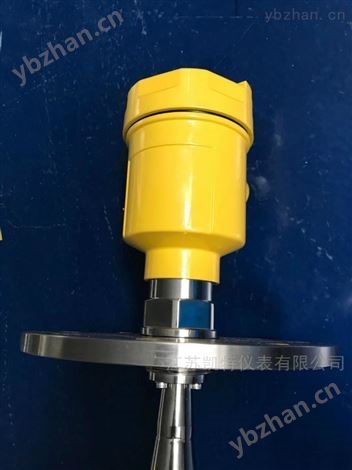

遠傳超聲波液位計 返回列表頁

盲區

  由于發射的超聲波脈沖有一定的寬度，使得距離換能器較近的一段區域內的反射波與發射波重疊，無法識別，不能測量其距離值。這個區域稱為測量盲區。盲區的大小與超聲波物位計的型號有關。

產品優點

  ●*采用物理全封閉探頭

      改變傳統的探頭灌注泡沫膠密封膠工藝，采用一體鑄造全封閉伍縫隙探頭，防護等級IP68，防水 放塵 防潮等有明顯優勢，更適應在野外等惡劣場合使用，使用壽命提高3-5年。

  ●*探頭設計，適應16公斤壓力環境

     *的探頭設計，改變了由原來的超過一公斤壓力不能使用超聲波的歷史。

  ●先進回波跟蹤算法

     采用先進的回波數字濾波跟蹤算法，能在嘈雜的電、聲噪聲中有效捕捉真實回波。

  ●多種補償模式

     內置溫度補償，分體可用外接溫度傳感器的方式。有聲速校正模式，可以更好的適應不同的工作現場，實現更精確的測量。

  ●點陣式液晶，全中文菜單

     全中文菜單，使調試和應用變得更為容易。點陣液晶，可以顯示多種圖形。產品調試的時候，可以更直觀、明了。

  ●靈活的測量模式

     物位和距離兩種測量模式，并可以靈活設置參考位置，讓顯示值更為直觀。

  ●可編程繼電器輸出

     繼電器可編程，每個繼電器可以設置成高位、低位報警或者關閉，可以單獨設置報警值、回差值。

主要技術指標

主機外形尺寸圖

分體式外形結構尺寸圖

安裝指南

1 選擇量程

  如果測量液體，可以按照標稱量程選型。如果是測量固體(請事先咨詢廠家技術人員)，zui少需要將量程加大,如果是松軟的物體(比如面粉,棉花,海綿),將不能使用。如果測量液位有覆蓋面大的氣泡，也要加大量程,氣泡厚度超過5cm,將不推薦使用。

  空氣中有粉塵或者蒸汽，請事先咨詢廠家技術人員,要加大量程使用。

2 選擇探頭材料，主要看環境是否有腐蝕性

  一般的弱酸弱堿環境可以用普通探頭，腐蝕性強的，要用防腐的探頭。強酸堿的場合，我們還要考慮是否會形成霧氣，會形成霧氣的場合，還要求加大量程使用。

3 探頭的安裝位置，根據發射角和可能產生的虛假反射回波

  超聲波波束通過探頭聚焦，脈沖波束的發射就好像手電筒的光束一樣，不同類型不同量程的探頭的發射角如下：23.54°（05A探頭），27.38°（12B探頭），23.96°（20C探頭）。在發射角內的任何物體，如：管道、容器支架和其他裝置，都會造成很強的虛假回波，特別是發射內距離探頭zui近的幾米處，比如：距離探頭6米的虛假回波要比距離探頭18米的強9倍。

請注意：盡量使探頭的軸線垂直于介質表面，并且避免在波束角內有任何裝置，比如：管道和支架等。

 4 安裝注意事項

探頭的安裝應垂直于被測面：

     圖 探頭應垂直于被測面

探頭的安裝應遠離下料口、避開障礙物：

      圖 探頭應遠離下料口且避開障礙物

不適于強烈攪拌的實時測量：

      圖 探頭不適于強烈攪拌的實時測量

要提高探頭安裝位置，防止zui高液面進入盲區：

   探頭應防止進入盲區
