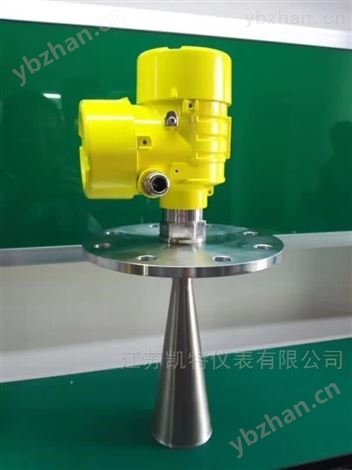

原煤倉雷達料位計 返回列表頁

一、結構原理 ：                              原煤倉雷達料位計采用微波脈沖的測量方法，并可在工業頻率波段范圍內正常，波束能量低，可安裝于各種金屬、非金屬容器或管道內，對液體、漿料及顆粒料的物位進行非接觸式連續測量。適用于粉塵、溫度、壓力變化大，有惰性氣體及蒸汽存在的場合。對人體及環境均無傷害，讓顧客買智能雷達物位計買的放心，買的值得。高頻微波脈沖通過天線系統發射并接收，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保極短時間內穩定和精確的測量。即使工況比較復雜的情況下，存在虛假回波，用的微處理技術和調試軟件也可以準確的識別出物位的回波。

二、產品特點：

  原煤倉雷達料位計是采用微波技術來檢測料位的高科技產品，該料位儀利用微波具有穿透性好，對惡劣環境及被測物料適應性強等特點，采用世界上先進的大規模集成電路，利用雷達原理、數字信號處理技術和快速傅里葉變換(FFT)技術。采用連續式乍動測量，能測量液體、固體(塊狀、粉狀)料位，具有測距遠(35米)、精度高等特點。

三、廣泛應用：

  原煤倉雷達料位計具有低維護，高性能、高精度、高可靠性，使用壽命長等優點。在與電容，重錘等接觸式儀表相比較，具有*的*性。微波信號的傳輸不受大氣的影響，所以它可以滿足工藝過程中揮發性氣體、高溫、高壓、蒸汽、真空及高粉塵等惡劣環境的要求。該物位計適用于高溫(350℃)、高壓、真空、蒸汽、高粉塵及揮發性氣體等惡劣環境。可對不同料位進行連續測量。該儀器主要技術指標達到或優于國內外同類產品,且安裝調試簡便，可以單臺使用，也可組網使用，可廣泛應用于冶金、建材、能源、石化、水利、糧食等行業。

四、安裝位置:

智能雷達物位計盡量遠離出料口和進料口。對金屬罐和塑料罐，在整個量程范圍內不碰壁。如果是金屬罐，物位儀表不要安裝在罐的中央。 建議安裝在料倉直徑的1/4處。 雷達物位計纜式探頭或桿式探頭離罐壁zui小距離不小于30厘米。探頭底部距罐底大約30mm。 探頭距罐內障礙物zui小距離不小于200mm。 如果容器底部是錐型的，傳感器可以安裝罐頂中央，這樣可以一直測量到罐底。

五、主要技術參數 ：

★ 工作頻率: 6.8GHz

★ 測量范圍: 纜式:0-35m桿式、同軸式:0-6m

★ 重復性: ±3mm

★ 分辨率: 1mm

★ 采樣: 回波采樣54次/s

★ 響應速度: >0.2S(根據具體使用情況而定)

★ 精度: <0.1%

★ 輸出電流信號:4-20mA

★ 通訊接口: HART通訊協議

★ 過程連接: G1-1/2，G3/4法蘭:DN50，DN80，DN100，DN150

★ 過程壓力: -1～60bar

★ 電源: 24VDC(±10%)紋波電壓:1Vpp

★ 耗電量: max22.5mA

★ 環境條件: 溫度:-40℃～+250℃

★ 外殼防護等級:IP68

★ 防爆等級:EXiaIICT6

★ 兩線制接線:儀表供電和信號輸出共用一根兩芯電纜

★ 電纜入口:M20×1.5(電纜直徑5～9mm)

六、產品概述：

  雷達液位計是將發射能量很低的極短的微波脈沖通過天線系統發射并接收。雷達波以光速運行。運行時間可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保極短時間內穩定和精確的測量。KT-RD800系列雷達物位計即使在工況比較復雜，存在虛假回波的情況下，其用的微處理技術和調試軟件也可以準確的分析出物位的回波。


輸入
  天線接收反射的微波脈沖并將其傳輸給電子線路，微處理器對此信號進行處理，識別出微脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，精度可達到毫米級。距離物料表面的距離D與脈沖的時間行程T成正比：
D=C×T/2
其中C為光速
因空罐的距離E已知，則物位L為：
L=E-D
輸出
通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4－20mA輸出。


七、應用介質：
  KT-RD800系列雷達物位計適用于對液體、漿料及顆粒料的物位進行非接觸式連續測量，適用于溫度、壓力變化大；有惰性氣體及揮發存在的場合。
采用微波脈沖的測量方法，并可在工業頻率波段范圍內正常工作。波束能量較低，可安裝于各種金屬、非金屬容器或管道內，對人體及環境均無傷害。


八、簡介：

十、注意事項：

1. 測量范圍從波束觸及罐低的那一點開始計算，但在特殊情況下，若罐低為凹型或錐形，當物位低于此點時無法進行測量。

2. 若介質為低介電常數當其處于低液位時，罐低可見，此時為保證測量精度，建議將零點定在低高度為C的位置。

3. 理論上測量達到天線*的位置是可能的，但是考慮到腐蝕及粘附的影響，測量范圍的終值應距離天線的*至少100mm。

4. 對于過溢保護，可定義一段安全距離附加在盲區上。

5. zui小測量范圍與天線有關。

6. 隨濃度不同，泡沫既可以吸收微波，又可以將其反射，但在一定的條件下是可以進行測量的。
智能雷達物位計測量范圍超出的動作
當測量范圍超出時，儀表輸出為22mA電流。
接線方式
智能雷達物位計的調試:
KT-RD800可以通過三種方式調試：

7. 通過顯示調整模塊KTPM

8. 通過調試軟件KTSOFT

9. 通過HART手持編程器

通過SOFT軟件調試
  無論那種信號輸出，4…20mA/HART,雷達傳感器都可以通過軟件進行調試。采用SOFT軟件進行儀表調試，需要一個儀表CONNECTCAT驅動器。
使用軟件調試的時候，給雷達儀表加電24VDC，同時在連接HART適配器前端加一個250歐姆的電阻。如果一體式HART電阻（內部電阻250歐姆）的供電儀表，就不需要附加外部電阻，HART適配器可以和4…20mA線并聯。

KT-RD800系列尺寸
智能雷達物位計選型表:

產品選型二：

產品選型三：
