  全過程測量無盲區，顯示醒目、讀數直觀，且測量范圍大。特別是現場指示部分，由于不與液體介質直接接觸，所以對高溫、高壓、高粘度、有毒有害、強腐蝕性介質，更顯其*性。因此，它比傳統的玻璃管，板式液位計具有更高的可靠性、安全性、先進性、實用性。
UHZ系列不銹鋼磁翻柱液位計的主要特點為：
　　１、密封性強，不易滲透——本系列產品采用特殊接口處理，更適合液氨等高滲透場合使用
　　２、耐高溫、高壓能力強——本系列產品大溫度可大600℃,大壓力可達25MPa
　　３、耐腐蝕能力——本系列產品采用不銹鋼內襯PTFE工藝,使產品防腐能力*
　　４、可在低溫場合使用——本系列產品采用特殊夾套工藝，零下200度場合也能應付自如
　　５、信號遠傳能力強——本產品信號輸出可為開關量、模擬量，可帶HART協議

二、不銹鋼磁翻柱液位計工作原理
　　　　液位計由連通器、主導管、磁性浮子、現場指示牌，及捆綁式液位變送器或液位開關組成。本產
品利用的基本原理是阿基米德原理(浮力原理)及磁荷同性相斥、異性相吸的特性。當主導管內磁性浮子隨
液位升、降時，通過磁耦合驅動指示器內磁翻柱翻轉，實現就地觀測和信號遠傳 顯示。

三、不銹鋼磁翻柱液位計適用范圍
由于此產品線較長，可涵蓋溫度從-200℃～ 600℃，壓力從常壓到25MPa的大多數場合。有不銹鋼，

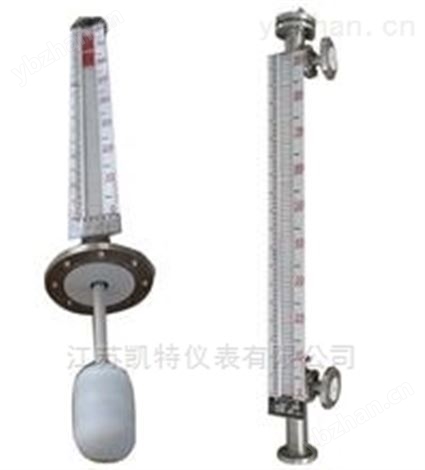

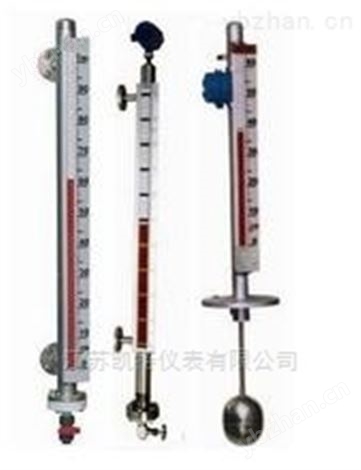

如RZ-UHZ-C0x型；有頂裝式，如RZ-UHZ-D0x型；有防腐型，如RZ-UHZ-DFx型；有衛生級，如RZ-UHZ-W0x；有夾套
防凍型，如RZ-UHZ-xxxJ1～RZ-UHZ-xxxJ3；有吊繩型，如RZ-UHZ－DS1型；有旁通管型安裝式的，如RZ-UHZ-Cxxa/b型。

四、不銹鋼磁翻柱液位計技術參數
    測量范圍：150～15000mm
    精確度：±10mm
    工作壓力：常壓～25MPa
    工作溫度：-200～600℃
    介質密度：0.5～2.0 g/cm3
    介質密度差：≥150kg／m3（測量界位）
    環境振動：頻率≤25Hz 振幅≤0.5mm
    跟隨速度：≤0.08m/s
    介質粘度：≤0.4Pa.S（可采用夾套加熱改善粘度條件）
    過程連接：
    側裝法蘭：DN25／PN1.0，PN1.6，PN2.5/HG20592～20635-97
    頂裝法蘭：DN100／PN1.0，PN2.5凸面或DN100／ PN1.0，PN2.5凸面/HG20592 ～20635-97或者由客戶安裝尺寸。
    材質：
    主導管：1Cr18Ni9Ti；304；316L ；PP；PVC；PTFE
    浮子：鈦；PTFE　
五、安裝與調試
    1、RZ-UHZ系列產品已經經過我公司嚴格的試壓、模擬運行等測試。零位已經遷至實際零位，用戶可以直接安裝。
   ２、安裝時需注意主導管內切勿進入導磁雜質，以免影響浮球與顯示板的磁耦合性能。
   ３、安裝完成后需進行一次磁柱矯正，具體過程見使用說明書。
