  CT、CR系列

  高溫輻射熱流傳感器

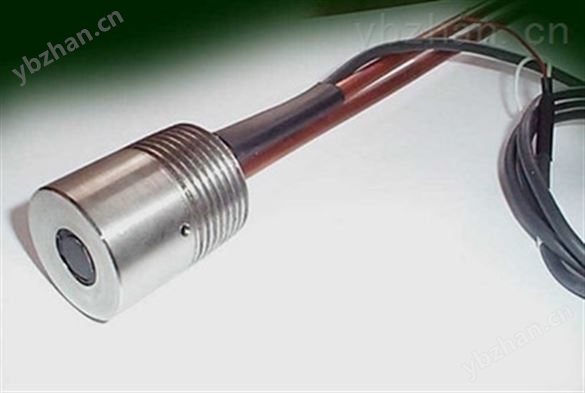

  ØCapT-CT系列

  法國Captec公司制造

  測量總或紅外輻射熱流，量程直至1200kW/m2（或更大，量程取決于冷卻水的流速）

  Ø線性輸出，準確度優于3%

  Ø工作溫度高達1420℃（工作溫度取決冷卻水的流速）

  Ø快速響應0.025秒

  Ø波長響應：0.3～50µm（紅外+可見光），1～50µm（紅外）

  Ø水冷

  Ø定制為了特殊的應用

  應用包括：

  ü高溫?zé)嵩吹臉?biāo)準化，高溫?zé)嵩吹妮椛錈崃鳎す狻⒈ǖ?hellip;）測量

  ü高爐、鍋爐熱流，鍋爐、燃燒室動力輸出

  ü引擎、發動機熱損失測量，燃燒室熱流測定，火箭、噴氣發動機動力輸出

  ü航空和空間科學

  ü火災、燃燒試驗及其防護設備性能試驗

  ü過程控制（在條件下，如：玻璃制造、火焰、爐窯等）

  工作原理

  CT、CR系列傳感器由兩部分構成，包括輻射熱流傳感器和循環水冷熱接收套。

  輻射熱流傳感器用于指示其前面溫度變化時的輻射熱流密度。這個mV的熱流讀數，基于其靈敏度或分辨率，可以容易地轉換成為kW/m2。敏感元件產生的電動勢比例于通過其感知面的發射熱流密度在kW/m2，且不依賴于熱傳遞方式。這個電動勢直接由一對銅導線引出。

  CT僅敏感于總輻射熱流（紅外+可見光，波長響應0.3µm～50µm），CR僅敏感于紅外輻射（波長響應1µm～50µm）熱流，而均不敏感于對流傳遞。

  CT、CR的尺寸、使用條件能被定制，為了滿足您特殊的應用。

  技術規格

  ·輸入量程：0～1200kw/m2

  （值取決于冷卻水的流速）

  ·工作溫度：約1420℃

  （值取決于冷卻水的流速）

  ·準確度：準確度優于3%，線性輸出，

  比例于熱流密度

  ·靈敏度：優于0.2µV/(W/m²)

  ·輸出電壓（僅供參考）：約240mV

  ·校準：提供傳感器靈敏度KS

  ·熱阻抗：0.006°C/(W/m2)

  ·響應時間：0.05s

  ·波長響應：0.3µm～50µm，總輻射熱流

  1µm～50µm，紅外輻射熱流

  ·電阻抗：每1dm2的傳感器面積約100歐

  ·冷卻：水冷，標稱流速不低于3升/分鐘

  ·標準尺寸：見示意圖（僅供參考）

  ·連接：帶屏蔽電纜，5米長

  ·顯示儀器：任何具有微伏分辨率的電壓表

  或記錄儀

  結構示意圖

  定購信息：

  CT-20：測量總輻射熱流密度，Ф20

  CR-20：測量紅外輻射熱流密度，Ф20CT-M24：測量總輻射熱流密度，M24

  CR-M24：測量紅外輻射熱流密度，M24

  說明：可以依據您的需要定制傳感器尺寸
