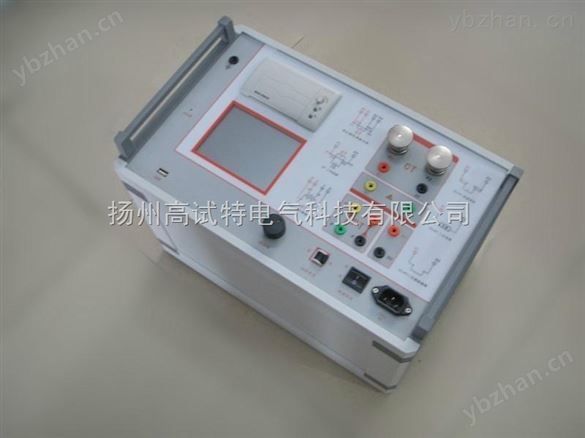

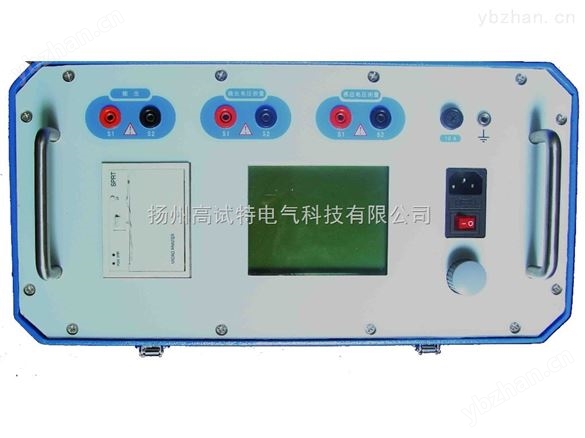

全自動互感器綜合測試儀-互感器測試儀 返回列表頁

全自動互感器綜合測試儀產品特點：

1、接線端子少，接線方式簡單，方便用戶使用。

2、單機伏安特性測試輸出電壓0-1000V、電流0-15A；單機變比測試大輸出電流0-600A。

3、全自動升壓、升流、描繪伏安特性曲線、計算變比結果，省去手動調壓、人工記錄、描繪曲線等煩瑣勞動，提高工作效率。

4、不需要外接標準互感器和電壓/電流源即可仿真測試互感器的角差和比差。

5、可測試CT/PT伏安特性、變比、極性、角差、比差、5% 、10%的誤差曲線、二次側回路、二次交流耐壓和退磁等實驗。

6、大屏幕中文液晶顯示，直觀方便。

7、自帶微型快速打印機，可現場打印曲線圖及測試數據。

8、采用進口光電旋轉編碼器，操作簡單方便。

9、大容量存儲器，可保存1000組測試數據，掉電不丟失。

10、USB通信接口，可連接筆記本電腦進行試驗。

11、體積小，重量輕，方便流動試驗。

全自動互感器綜合測試儀產品參數：

表1.1 儀器技術參數

試驗方法：

⒈ 使用者根據被試設備的伏安特性適當選擇輸入電壓，當需要輸出500V以上電壓時，應輸入380V電壓。

⒉ 將儀器可靠接地。

⒊ 檢查電流互感器無接地點。

⒋ 將開關“16”撥至伏安檔。

⒌ 儀器輸出和電壓測量接至電流互感器二次側。

⒍ 檢查調壓器是否歸零，打開“24”開關，按一下復位鍵，其上方的指示燈亮，此時微處理器處于等待存儲狀態。

⒎ 接通輸出開關4，緩慢順時針轉動調壓器，需存儲時按一下存儲鍵，存儲鍵上方指示燈亮，內部蜂鳴器響。（注：每次測量的全過程不允許回調調壓器，調至大電流時的停留時間要盡量短。）

⒏ 多可存儲20組電流，電壓值。

⒐ 存儲完畢后調壓器調零。

⒑ 按一下打印鍵可將測試數據和伏安特性點陣圖打印出來。電*分三個量程，量程選擇為自動方式，根據采樣電壓大值自動選擇某一量程：

0—199V 每格代表10V

200V—499V 每格代表25V

500V—2000V 每格代表50V

電流軸分兩個量程，量程選擇為自動方式，根據采樣電流大值自動選擇某一量程。

0—7A 每格代表 0.25A

7A—40A 每格代表0.5A

⒒ 按一下復位鍵復位后，可重復測試。

⒓ 試驗完畢，斷開“4”開關和“24”開關，拔出連接線。

技術指標：

3.2 電流互感器測量范圍：

變比：5A/5A～25000A/5A（5A/1A～5000A/1A）。

匝比誤差：1%。

3.3電壓互感器測量范圍：

2.2kV～132kV，測量誤差：比差0.5級。

3.4 實際二次負荷測試

PT負荷10VA~500VA，測量誤差：2級

CT負荷0.1Ω~25Ω， 測量誤差：2級

3.5 工作條件：

電源電壓： AC 220V ±10%

電源頻率：50Hz ±2%

環境溫度：（0~40）℃

環境濕度：25℃時<85%
