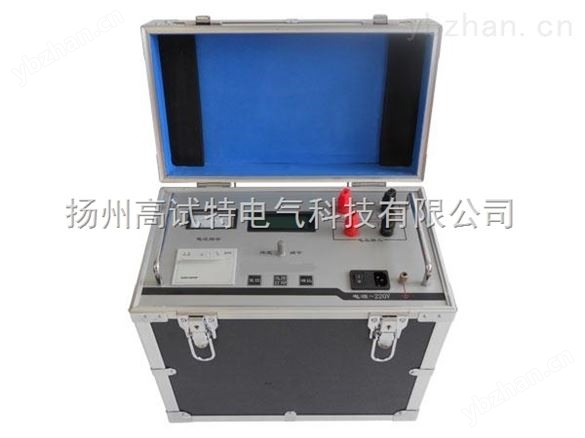

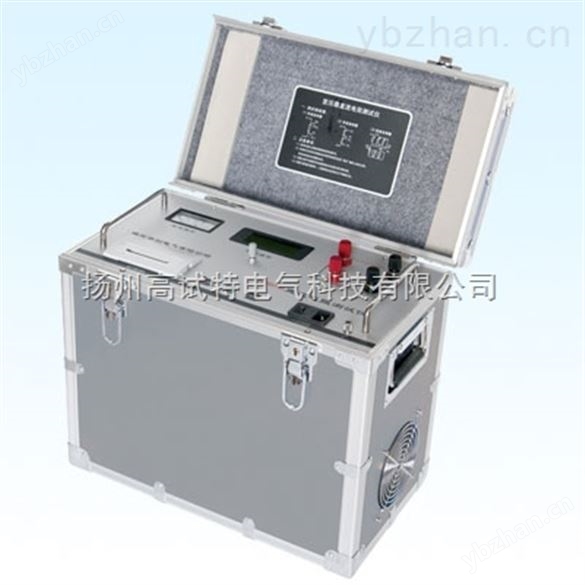

直流電阻快速測試儀-變壓器測試儀 返回列表頁

直流電阻快速測試儀產品參數：

 1、主要技術指標見下表：
    測量范圍: 1uΩ-2KΩ
    輸出電流: 0-10A
    測量精度: 0.2%±2字

2、高分辨度：1uΩ

3、工作電源：AC220V±10%

4、環境溫度：-10∽40℃

5、體積：350×230×130mm（10A型）

6、重量：7㎏（10A型）

直流電阻快速測試儀產品特點：

1、采用高速16位A/D轉換器，測量數據穩定，重復性好。
2、自動程控電流源技術，電流源共設1000個電流檔位，由內部微控制器根據被測電阻自動控制，從而達到比較寬的測量范圍和好的測量狀態，無須手動切換電流換檔。
3、響應速度快，在測量狀態可以直接轉換分接開關，儀器會自動提示，新的電阻值很快就會顯示出來。
4、高度智能化設計，功能設置巧妙*，可自動判斷測試線虛接、斷線等故障。
5、保護功能完善，能可靠保護反電勢對儀器的沖擊，具有自動放電指示功能。
6、可顯示測量電流和測量時間。
7、智能化功率管理技術，可有效減輕儀器內部發熱。
8、可儲存120次測量數據，掉電不丟失。
9、全部漢字菜單及操作提示，直觀方便。

使用方法：

電源

為測試提供的電源的兩種：AC220V/DC12V。在強電磁場干擾的情況下，建議使用直流電源測試，此狀態下測試的數值穩定，抗工頻*力強。

A、直流電源測試：

閉合電源開關，電源指示燈亮，按下“啟停”鍵，即可選擇相應電阻檔位開關進行測試。測試完畢后，按下“啟停”鍵，“放電”指示燈亮（若被試品儲存電量較小，則“放電”指示燈不亮），放電后，“放電”指示燈熄滅，再轉換測試夾，進行再次測試。

B、交流電源測試：

接上交流AC220V電源，相應指示燈（“充電”指示燈或者“充滿”指示燈）亮，閉合電源開關，電源指示燈亮，按下啟停鍵，即可選擇相應電阻檔位開關進行測試。測試完畢，按下“啟停”鍵，“放電”指示燈亮，放電后，“放電”指示燈熄滅，再轉換測試夾，進行再次測試。

C、充電：

接上交流AC220V電源，此時“充電”指示燈亮，表示正在對儀器內的充電電池進行充電工作。若儀器內的可充電電池電量較足，則“充滿”指示燈亮。儀器在使用交流電源測試的同時也在對機內電池進行充電。（儀器設計了充電保護電路，不會有過充現象產生）

測試線的聯接方法

將儀器的I+、V+、V－、I－端子與被試品按圖1的方法聯接好。這種聯接法，可消除接觸電阻以及聯線電阻對測量的影響。在使用中，如果儀器隨帶的測試線長度不夠，可使用直徑相當的導線將測試線加長。

測量

按圖二接好測試線后，閉合電源開關，電源指示燈亮，按下“啟停”鍵，此時表頭顯示“E0000”。根據被測值的大小選定電阻檔位量程，按下該檔開關，此時該檔指示燈亮，四位半LCD顯示的穩定值即為被測的電阻值，讀值時請注意所選量程上的單位（mΩ/Ω/kΩ）。在測量大電感試品如電力變壓器時，在測試回路以外的其它不需測量的線圈將其短路，以免電磁干擾。

放電

測試完畢后可直接關斷總電源。如果在感性試品，關斷電源后不應馬上拆線操作，應讓儀器有續放電過程。一般放電至少20秒，否則電感的反電動勢危害人身安全。

注意事項：

1. 儀器在使用完直流電源測試后，應及時對機內的電池進行充電維護。

2．在直流測試過程中，發現欠壓指示燈亮，應停止使用直流電源改用交流電源測試。

3．儀器*不用時，應定期對儀器內的電池組進行充電維護，一般充電14小時左右，直至“充滿”指示燈亮為止。

4．本儀器應避免受潮、跌落、暴曬等。
