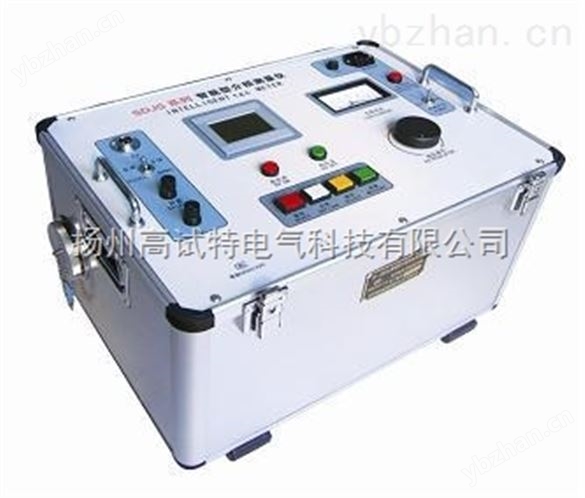

抗干擾介損測量儀是發電廠、變電站等現場全自動測量各種高壓電力設備介損正切值及電容量的高精度儀器。能保證在強電場干擾下準確測量。儀器增加了中文菜單功能，操作更為簡單，方便。一次操作，微機自動完成全過程的測量。是目前非常理想的介損測量設備。
抗干擾介損測量儀產品參數：
>使用條件：-5℃∽40℃ RH<80%
>電 源：AC 220V±10% 頻率無限制
>高壓輸出：1KV∽10KV 每隔1kV
精 度 5%
大電流 140mA
容 量 1000VA
>自激電源：AC 0V∽30V 45HZ/55HZ
大電流 15A
>分 辨 率：tgδ: 0.001% Cx: 0.1pF
>精 度：△tgδ:±(讀數*1.0%+0.040%)
△C x :±(讀數*1.0%+1.0PF)
>測量范圍：tgδ 無限制
C x 15pF<Cx<100000 pF
10KV Cx<30000 pF
5KV Cx<60000 pF
1KV Cx<100000 pF
CVT測試 Cx<100000 pF
>外型尺寸：470（L）×320（W）×390（H）
>重 量：30 Kg
抗干擾介損測量儀產品特點：
>儀器特點內部使用了45HZ/55HZ異頻電源，從根本上解決了現場抗干擾的難題
>全電子調壓，輸出電壓連續可調
>內附高精密SF6標準電容，該電容tgδ不隨溫度、濕度等變化
>*的自激法測量全密封的CVT，可直接測試C1、C2的介質損耗
>大屏幕（240×128）菜單式操作，全新中文界面，使用非常方便
>多重保護，儀器能在高壓短路、激穿、過壓、過流及電壓波動下快速切斷高壓
工作原理：
在交流電壓作用下，電介質要消耗部分電能，這部分電能將轉變?yōu)闊崮墚a(chǎn)生損耗。這種能量損耗叫做電介質的損耗。當電介質上施加交流電壓時，電介質中的電壓和電流間成在相角差ψ，ψ的余角δ稱為介質損耗角，δ的正切tgδ稱為介質損耗角正切。tgδ值是用來衡量電介質損耗的參數。儀器測量線路包括一標準回路（Cn）和一被試回路(Cx)，如圖1所示。標準回路由內置高穩定度標準電容器與測量線路組成，被試回路由被試品和測量線路組成。測量線路由取樣電阻與前置放大器和A/D轉換器組成。通過測量電路分別測得標準回路電流與被試回路電流幅值及其相位差，再由單片機運用數字化實時采集方法，通過矢量運算便可得出試品的電容值和介質損耗正切值。
注意要數：
（1）高壓保護：試品短路、擊穿或高壓電流波動，能迅速切斷高壓輸出。
（2）CVT保護：設定自激電壓的過流點，一旦超出設置的電流值，儀器自動退出測量，不會損壞設備。
（3）接地檢測：儀器有接地檢測功能，未接地時不能升壓測量。
（4）防誤操作：具備防誤操作設計，能判別常見接線錯誤，安全報警。
（5）防“容升”：測量大容量試品時會出現電壓抬高的“容升”效應，儀器能自動跟蹤輸出電壓，保持試驗電壓恒定。
