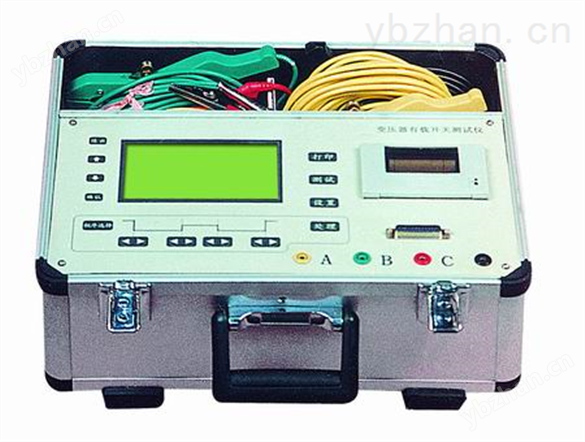

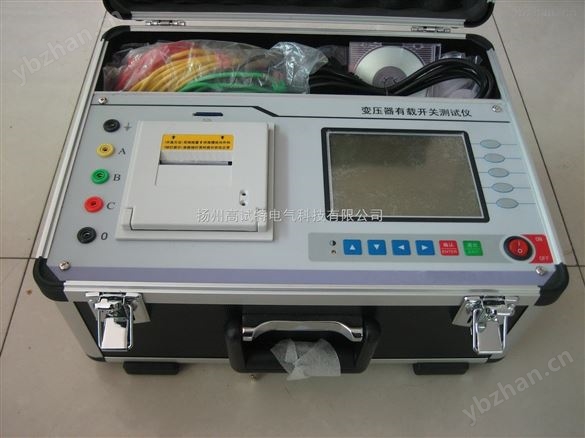

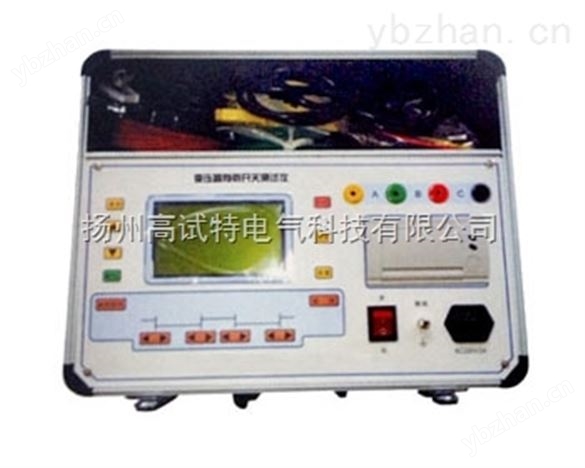

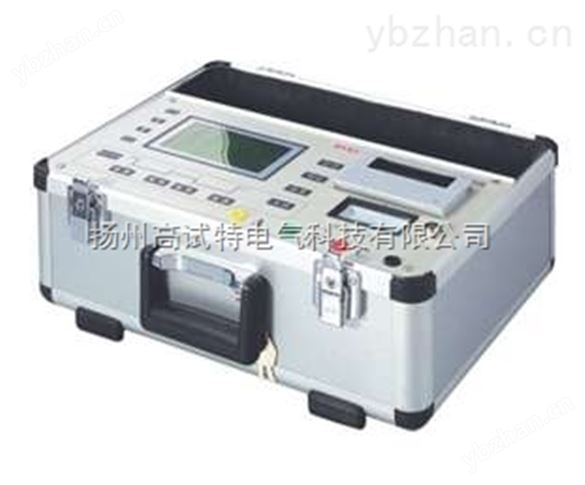

GST-Ⅱ型變壓器有載開關測試儀-變壓器測試儀 返回列表頁

GST-Ⅱ型變壓器有載開關測試儀參數：

1、三路獨立測試電源，大輸出電流0.5A;

2、儀器設置采樣率10～20KHZ;

3、單次波形大存儲時間6.4秒。

4、過渡電阻測量范圍：Y/0型變壓器1-40Ω，

   Y型變壓器1-20Ω。

5、測量精度：1-5Ω，Δ=±10%

   5-40Ω，Δ=±5%

6、時間及同期性誤差：Δ≤±1%。

7、顯示器：240×128T、T6963C控制器;

8、打印機：MP-40-8面板式前換紙型打印機;

9、處理部分：

   80C320高速8位微處理器。程序存儲器32K;

   掉電保持數據存儲器512K字節;

   高速A/D轉換器，高采樣率可達400KHZ;

10、電源：220V ±10% 功率≤200W。

11、尺寸：410mm×320mm×200mm。

12、重量：≤5kg

GST-Ⅱ型變壓器有載開關測試儀產品特點：

1、可實現過渡波形和過渡時間、過渡電阻、三相同期性等參數的測量。

2、屏幕點陣液晶顯示器，分級式中文菜單，操作簡便快捷。

3、智能型測試和結果分析，放大或縮小波形測試結果。

4、三路獨立的穩壓源適合無繞組測量，三路獨立的恒流源適合有繞組和無繞組的測量。

5、六路獨立的信號處理，高速A/D轉換，10KHz高速采樣，反映參數的變化。

6、內設不斷電存貯器可保存三組波形和數據，可存檔、調閱、分析。

7、自帶萬年歷，顯示日期和時間，并可自動打印。

8、儀器配有高速打印機，可打印測試結果。

技術指標：

1.帶繞組測量：

取樣方式：電壓取樣　輸出電流：DC 1A

過渡電阻測量范圍：大0Ω－30Ω　測量誤差：±5%

采樣頻率：10kHz　記錄過渡波形時間：0～120ms

測量同期性誤差：0.1ms

2.不帶繞組測量：

取樣方式：電流取樣　輸出電流：DC 9V　過渡電阻測量范圍：大0Ω－50Ω

測量誤差：±5%　采樣頻率：10kHz　記錄過渡波形時間：0～120ms

測量同期性誤差：0.1ms

3.工作環境：

工作電源：AC 220V±10%　 頻 率：50Hz±1Hz

使用溫度：0℃～40℃　相對濕度：≤85%RH

性能：

是用于測量和分析電力系統中電力變壓器及特種變壓器有載分接開關電氣性能指標的綜合測量儀器。它采用計算機控制，通過特殊設計的測量電路，可實現對有載分接開關的過渡時間、過渡波形、過渡電阻、三相同期性、等參數的測量，用戶可根據需要和現場條件，直接由分接開關引線進行測量，也可由變壓器三相套管及中性點直接接線測量。該儀器具有對所測量數據進行分析、存貯、打印等功能。解決了目前電力變壓器有載分接開關測量方法落后，沒有測試手段的問題，可在電力設備預防性試驗及變壓器大修中及時診斷出有載分接開關的潛在故障，對提高電力系統運行的可靠性具有重要意義。
此儀器有以下幾種優點：
——較強的綜合測量能力。在一臺儀器內可實現對有載分接開關各種數的測量。如開關選擇、切換全過程中有無開斷點、過渡波形、過渡時間、過渡電阻、三相同期性等。
——較全面的測量結果分析。用戶可通過大屏幕液晶顯示屏，配合各功能按鍵，分析波形中每點、每段的電阻值和每段的時間，各時間段的時間以及三相不同期等，通過屏幕分析，可了解切換過程中，每個瞬間三相開關各種參數的變化情況，也可將波形打印、存貯及查閱歷史波形進行分析和對比。
——打印輸出。儀器配有一臺面板式前換紙型打印機，可直接作為開關的測試報告存檔。
——菜單驅動，操作靈活。所有操作功能及提示和測量結果，都顯示在一個240×128點的大屏幕液晶屏上。用戶只要根據提示按動功能鍵即可進行測量。
——儀器設有防沖擊、過壓保護電路。儀器所有外部引線均經過保護系統送入測量電路，可以防止由于大電感的瞬間放電或接線錯誤等損壞儀器。
——具有良好的抗干擾性能。全鋁合金機箱和儀器內配有電源噪音濾波器及抗干擾電路，可在電源質量較差，且有強電磁場干擾的現場進行可靠測量。
——斷電數據保持。使用者所測量的數據及波形，可分別保存在儀器內，所存貯的內容不會因斷電而丟失，特別適合現場試驗完成后帶回試驗室繼續分析和存檔。本儀器可存儲多達16組切換波形。
