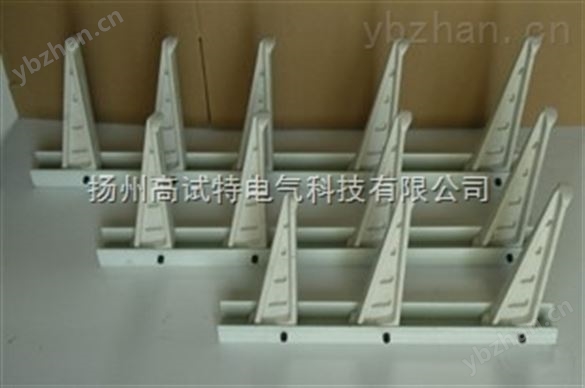

GSTQJ-H橋架支架特點：

電纜橋架分為槽式、托盤式和梯架式、網格式等結構，由支架、托臂和安裝附件等組成。可以獨立架設, 也可以附設在各種建(構)筑物和管廊支架上，體現結構簡單、造型美觀、配置靈活和維修方便等特點，全部零件均需進行鍍鋅處理，安裝在建筑物外露天的橋架，如果是在鄰近海邊或屬于腐蝕區，則材質必須具有防腐、耐潮氣、附著力好， 耐沖擊強度高的物性特點。

GSTQJ-H橋架支架安裝要點：

• 玻璃鋼電纜支架與傳統角鋼支架技術指標對比：

• 項目	玻璃鋼電纜支架	鍍鋅角鋼支架
  密度（g/cm3）	1.80	7.85
  比強度	167	90
  耐腐蝕（80°/100h）	0.012	0.023
  絕緣強度（kv/mm）	14.0	導電
  阻燃性	符合 FH-1	--
  耐水性（%）	0.11	--
  耐腐蝕性	耐腐蝕、耐酸堿鹽	易腐蝕、易生銹
  絕緣性	絕緣	導電
  機械強度	頂端受力2.5kN 撓度1.0cm	頂端受力2.5kN 撓度1.2cm
  橫向受力0.5kN	頂端水平偏移7cm	頂端水平偏移7cm
  重量	輕	重
  渦流效應（損耗）	無	損耗大
  制造工藝難易	易	工序多、周期長
  電纜外護套刮磨試驗	無明顯可見損傷	有少許可見損傷
  原材料	價格便宜、資源豐富	價格較貴、部分進口
  維修	免維修	5—7年需維修一次
  安裝工序難易	時間短、易安裝	時間長、難安裝
  使用壽命	30年	10年

• 螺釘式電纜支架安裝方式：

  1、根據電纜溝，電纜渠道的凈寬及電纜型號大小選擇支架規格。

  2、安裝宜水平走向，如傾斜則需要采用其它措施固定電纜

  3、支架采用M12*120加長桿膨脹螺栓，螺釘預埋深度至少100mm.

  4、要求平衡、豎直，同側支架水平間距80cm,雙側支架錯開安裝，保證支架均衡承載。

  5、固定墻面須平整，保證支架貼墻部分受力面積均勻，避免扭曲，鋪設電纜時，宜采用自上而下鋪設，拖動電纜時宜水平拖動。

注意事項：

1. 按已確定的橋架彎通、變徑直通位置確定其支、吊架位置，然后確定直線段支、吊架位置。直線 段上的支、吊架應保持間距均勻。

2. 支、吊架間距應按設計規定。若設計不作規定，應按承受均布載荷時相對撓度 不應大于 1/200 為原則，根據計算的實際均布載荷不大于橋架制造廠產品說明書中《在不同跨距下大允許均布載荷及變 形量圖》的大均布載荷，確定支、吊架間距為 1.5m、2m 還是 2.5m。大規格橋架、敷設電力電纜的填充 率接近 30%時，支、吊架間距定為 1.5m。在可以不計附加集中載荷的場合、橋架規格較小時，支、吊架 間距可放寬到 2.5m。大跨距橋架的支、吊架間距(3m～6m)，應按對應的允許均布載 荷及變形量圖計算。

3. 在橋架直線上， 離直線段與非直線段(彎通和變徑直徑)連接處 300～600m 處應設吊、支架。 當(彎 通)彎曲半徑大于 300mm 時，在非直線段中部應增設一個支、吊架。離終端 200～300mm 處，過伸縮縫 之前和之后約 200mm 處，直線段超過 30m 處的補償裝置前和后 200mm 處應設支、吊架。

4. 橋架的支、吊架有多種類型: 立柱和托臂，立柱有用工字鋼、T 型鋼、槽鋼和角鋼制造的，也有 用薄鋼板制造的異型立柱，一般都由橋架制造廠與橋架配套提供。在許多場合采用非定型的一字型、L 型 和門型等支吊架，一字型、L 型支架可用槽鋼、角鋼制作，門型吊架可用槽鋼、角鋼、C 型鋼制作，載荷 輕的橋架，其門型吊架的吊桿可用園鋼制作。支吊架的表面防腐宜與橋架*。非定型支吊架選材及制作， 應根據橋架的均布載荷和橋架的重量確定，同時要決定是否應計附加集中載荷。立柱的選用，要與橋架層 間距離、配置層數和總的載荷相適應。可按橋架制造廠提供的產品說明書正確選用。

5. 焊在預埋件和允許焊接的鋼結構上的支吊架，焊接不少于兩個邊，必須牢固。焊接處應及時除去 焊渣、補漆。用薄鋼板制作的異型立柱，不得采用直接焊接方式固定。應先用焊接方法固定底板，然后將立柱用鍍鋅螺栓連接固定在底板上。　

6. 固定支吊架前，必須知道墻體、樓(平)頂、鋼架本身的強度，能否承受橋架、電纜和電線的重量 和集中附加載荷。在不能采用金屬膨脹螺栓的磚墻上，應按不同材料的墻體、不同類型(實心、多孔、空心) 的粘土磚墻體，采用不同的固定方式。實心和多孔粘土磚墻宜用燕尾螺栓固定，埋入深度宜不小于 100m m。空心粘土磚、輕質磚塊，宜用穿墻長螺栓加夾板形式固定。

7. 安裝室外引入室內橋架的支吊架時，支吊架高低應滿足橋架由內向外有 2/100 的坡度，防止雨水 沿橋架流入室內。

8. 支吊架應橫平豎直，與橋架底部應保持面接觸。直線段支吊架上下、左右偏差應保證橋架的水平 和垂直，允許偏差要求。
