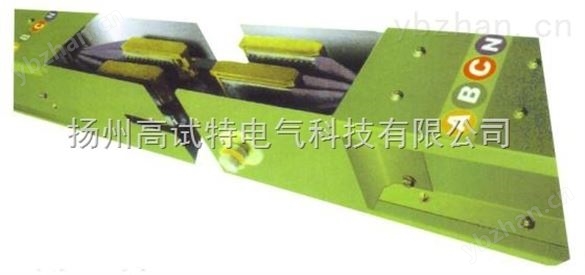

密集型插接式母線槽 返回列表頁

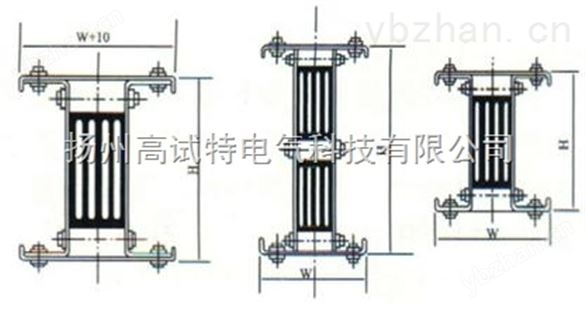

密集型插接式母線槽結構特點：

1、接頭用絕緣螺栓緊固，同時采用雙連接銅排連接，有效增加了接頭接觸面積，大大降低了接頭部位溫升。

2、新一代環保產品

密集型母線槽導電排纏繞有阻燃型交聯聚乙烯熱縮套管，具有較強的絕緣性能，在遇火時無有害氣體散發。

3、布線靈活

密集型母線槽插接口設置靈活方便，可設置大量的插口，通用性較強，當調整用電設備位置時，無需變動供電系統。

密集型插接式母線槽適用范圍：

適用于交流三相四線、三相五線制，頻率50~60Hz，額定電壓至690V,額定工作電流250~5000A的供配電系統，作為工礦、企事業和高層建筑中供配電設備的輔助設備，特別適用于車間、老企業的改造。

注意事項：

　　1.)母線槽的連接

　　插接式母線槽的連接。母排的連接，用具有高絕緣、耐電弧、阻燃的高強度絕緣板做連接附件，用帶有絕緣套管的螺栓緊固。按規范要求，為滿足母線的搭接面積，螺栓孔與螺栓之間縫隙較小，由于母線槽螺栓增加了絕緣套管，使縫隙更為狹窄。因此兩段母線槽主母排連接時，兩段母線軸線要嚴格保持在一條中心線上，并使兩段母線槽的母排及絕緣板的螺栓孔*對齊，穿上螺栓上緊時，每個螺栓要依次用力均勻。此目的是為防止螺栓上的絕緣套管在安裝過程中避免受到剪切力的作用而導致損傷。筆者在工程施工管理過程中，發現過幾起由于螺栓絕緣套管受力損傷造成母線槽絕緣降低的情況。接地的連接采用母線殼體能符合接地要求，但當母線外殼全部采用噴涂處理時，須用導線將兩段母線槽用接地螺栓連接。母線槽在安裝之前和安裝之后應對其進行絕緣檢查，并進行比較檢查是否由于安裝質量問題造成母線槽絕緣降低。

　　2.)變壓器室母線槽的固定方式

　　制造廠樣本上提供的母線槽一般采用圓鋼吊裝，這種方式用于變壓器室母線槽的固定是不合適的，因為此種吊裝固定是“柔性”固定，它只能吊住母線槽使其不能上下移動，而當母線槽在安裝不當受到扭曲應力或受到母線短路電動力的影響時，母線槽有向左右或向上晃動的可能，這將引起與母線槽相連接的變壓器低壓套管的損壞或套管根部橡皮密封圈處的滲油。

　　3.)母線槽的防水

　　母線槽一般設計在室內使用，空氣中的濕度對母線槽的運行不會造成影響，但母線槽在使用中進水，勢必引起絕緣降低，*運行會造成短路，燒毀母線槽。因此對于可能造成母線槽進水的安裝方式要采取必要防護措施。如當母線槽穿越摟層時，由于生產或屋面滲漏等種種原因造成樓層積水，就會順著穿越樓層的母線槽漏下，造成母線槽進水，使母線槽絕緣降低。我廠腈綸裝置聚合車間母線槽在投用后，就發生了一起因母線槽穿越樓層時進水引起的短路故障，造成了整個生產裝置的停車事故。解決的方法是在母線槽穿越的樓層時增設防水圍堰

　　既使母線槽與變壓器用伸縮節作過渡連接，但由于采用母線槽作為低壓進線主母線電流一般較大，有的已經達到2500A，相應的伸縮節截面較大、彈性較小，仍可能使變壓器低壓套受力。因此，建議變壓器室母線槽采用和圖3所示的固定方式。在母線槽下用槽鋼支架托裝，用圓鋼做包箍將母線槽固定在槽鋼支架上，槽鋼支架兩端與變壓器室兩側墻上的預埋件用螺栓連接。這樣，槽鋼支架的“鋼性”固定與伸縮節的“柔性”連接配全，“鋼柔相濟”確保了變壓器低套管不致于受力損壞。
