WR50自動精密轉臺 返回列表頁

回轉軸測量原理：

　　回轉軸測量需借助WR50自動精密轉臺，與SJ6000角度測量配合使用。將WR50連接到回轉軸上，作為測角標準器，WR50可實現0~360°的角度測量范圍，±1″的測量精度，轉速為10rpm。

　　假設回轉軸轉動了5°，相連的WR50則反轉5°，相對于SJ6000角度測量而言并未產生角度偏轉，基于該原理即可實現回轉軸0~360°的高精度測量。
　　回轉軸測量軟件會將WR50的角度值和SJ6000角度值合并進行計算，作為回轉軸實際轉動的角度值。

回轉軸測量配置及使用方法：

　　回轉軸測量配置主要由SJ6000主機、角度鏡組、WR50自動精密轉臺、SJ6000靜態測量軟件等組件構成。

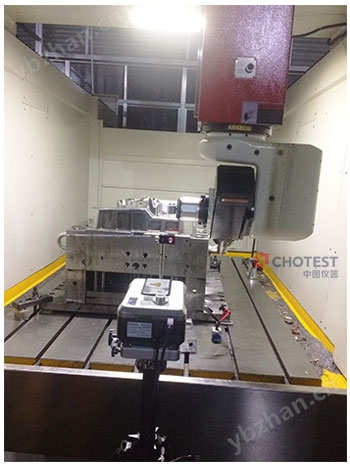

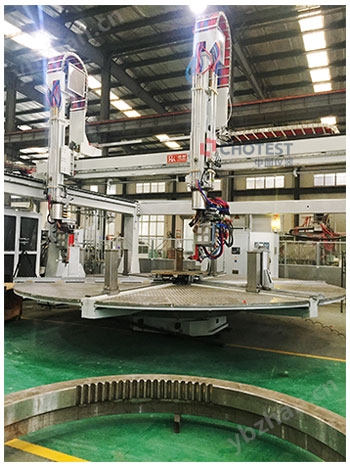

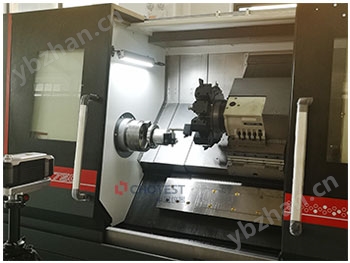

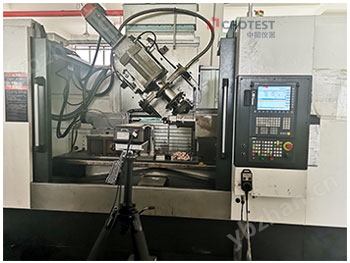

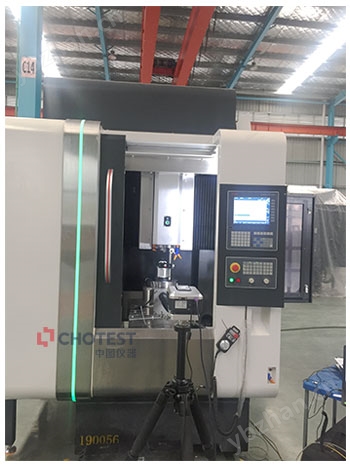

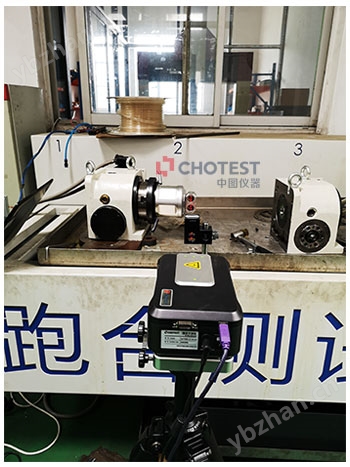

應用案例：

懇請注意：因市場發展和產品開發的需要，本產品資料中有關內容可能會根據實際情況隨時更新或修改，恕不另行通知，不便之處敬請諒解。
