耐磨堵煤檢測裝置DM-25 傾斜開關 動作25° 返回列表頁

耐磨堵煤檢測裝置DM-25 傾斜開關 動作25°傾斜開關是用來檢測膠帶輸送機在輸送散料過程中，落料部分是否產生堵塞的一種檢測裝置。當漏斗或落料管發生堵塞時，在感知器傾斜的狀態下其可發出報警信號，并及時控制停止送料，以便故障得到及時處理。的應用與技術特性：DM-25型堵煤檢測裝置（漏斗傾斜開關）是一種用于監測煤倉、料斗或輸送系統中物料堵塞情況的專用設備。漏斗傾斜開關作為堵煤檢測裝置的關鍵組件，廣泛應用于煤炭、礦山等行業的物料輸送系統中。以用戶提及的“動作25°"“耐磨抗拽"等特性為核心，結合現有同類產品技術參數，其工作原理主要基于傾斜角度觸發機制：當開關垂直懸掛于料斗或溜槽內，物料堆積或外力作用導致開關偏離垂直位置超過設定角度（如25°）時，內部觸點動作（常閉觸點斷開或常開觸點閉合），輸出報警或停機信號，防止堵料事故擴大。

產品特點

1. 動作角度25°

• 當物料堆積導致裝置傾斜達到25°時觸發開關信號，適用于煤粉、顆粒等易堵塞場景，靈敏度可滿足大多數工業需求。

2. 耐磨抗拽設計

• 耐磨殼體：采用高強度工程塑料或金屬材質，抵抗煤流沖刷磨損。

• 抗拽電纜：配備耐拉拽屏蔽電纜，防止機械損傷或意外拉扯導致線路故障。

• 防塵防爆：可選IP65/IP67防護等級，適應粉塵環境或防爆區域（如Ex ）。

3. 安裝靈活

• 可通過法蘭或螺紋固定于倉壁、漏斗側方或底部，適應垂直或傾斜安裝。

4. 輸出信號

• 常開/常閉觸點（無源開關量），可直接接入PLC或報警系統，聯動振打器、停機保護等。

典型應用

• 火力發電廠：監測煤倉、落煤管堵料，預防斷流或設備過載。

• 鋼鐵/水泥行業：高粉塵工況下的料位堵塞預警。

• 糧食/化工：顆粒狀物料的倉儲監控（需注意防爆要求）。

•


技術參數：
1)20-39傾斜開關探頭的額定電壓：24VDC/1A
2)探頭運行溫度：-30~+80℃
3)20-38控制器的電壓：220VAC
4)控制器運行溫度：-40~+70℃
5)報警時間延遲：0~10秒可調
6）額定觸點:24VDC,115VAC,240VAC可選

特點：
1)重載探頭為鑄鐵，表面鍍鉻（比鋼管堅固、抗磨）；
2)含量僅為0.7克，即環保又高效；
3)報警觸點可設定常開或常閉，正常/報警位置可設定，控制裝置中有一跳線，允許將開關垂直或傾斜狀態定為正常狀態；
4)可配有套管保護探頭，減小探頭擺動幅度；
5)重載探頭底部配有內螺紋，用于連接附件；
6)斜開關可單獨使用探頭，也可配合控制裝置使用；
7)堅固，抗腐蝕；

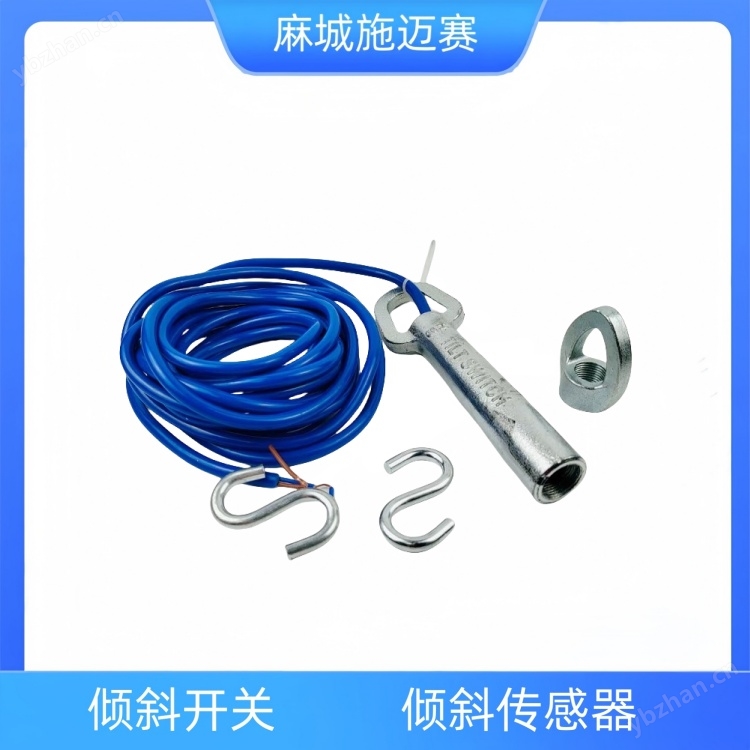

8)安裝簡便，所有探頭均配有安裝附件；
9）控制裝置為工業專用印刷電路板結構；
10）報警輸出時間可調，控制裝置中具有0-10秒的可調

應用范圍：
• 溜槽或轉接處堵塞探測
• 輸送機皮帶跑偏探測
• 翻車機卸料探頭
• 用于皮帶或振動給料機缺料或無料探測

傾斜開關探頭選擇表
常用形式：

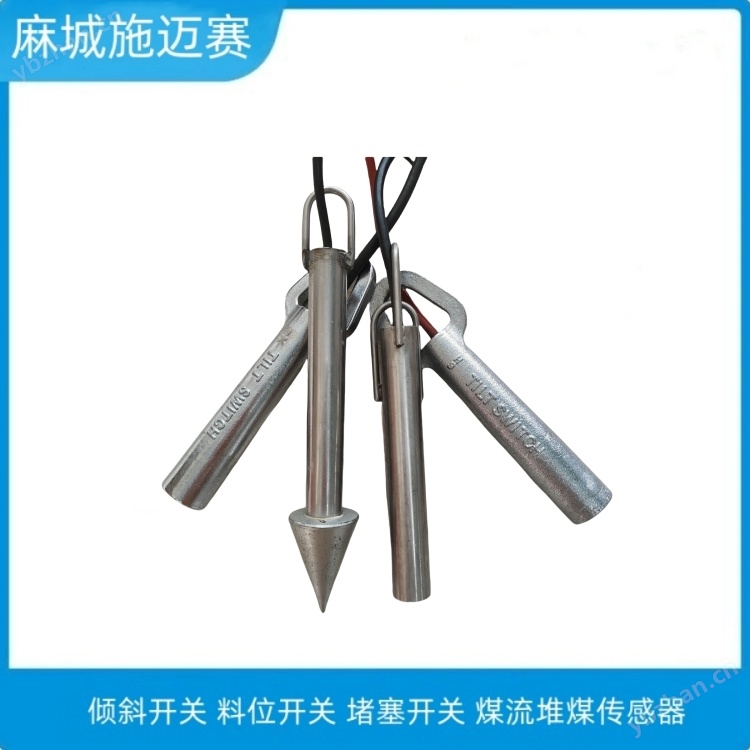

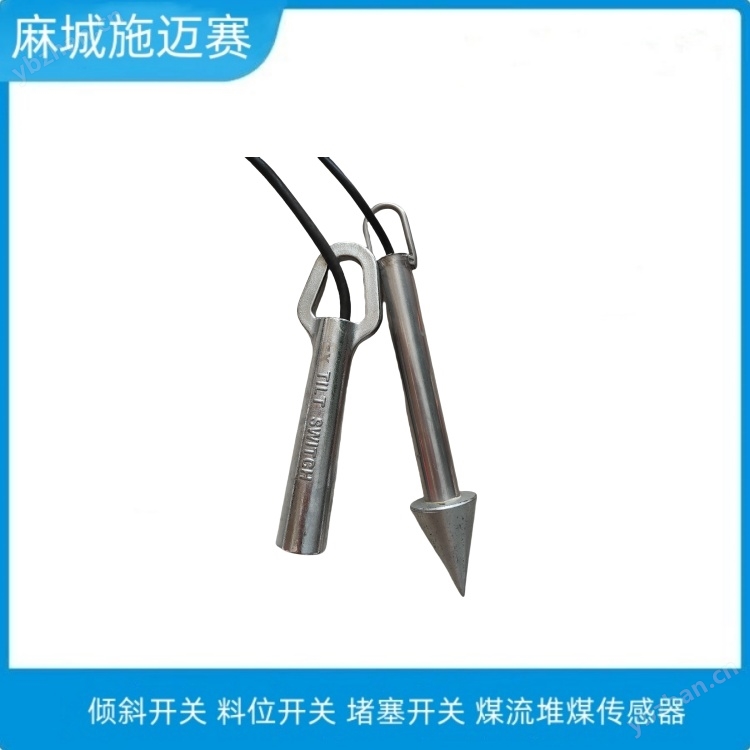

• 20-39-25 ，重型探頭
• 20-30-SS不銹鋼探頭
• 21-39 ，FM許可CLⅠ+11
還有其他型號專用于不同場合及適應不同物料的多種傾斜開關。

耐磨堵煤檢測裝置DM-25 傾斜開關 動作25°

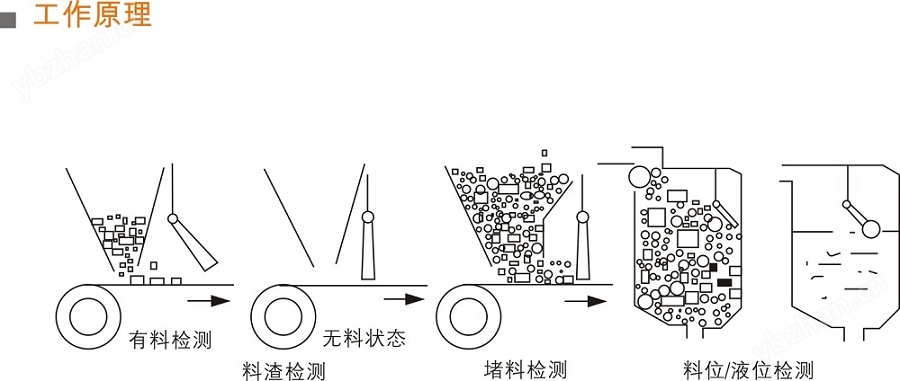

工作原理

垂直懸掛的傾斜開關在受到外力作用且偏離垂直位置15度以上時，開關內部的觸點動作，常閉觸點斷開（或常開觸點閉合）。當外力撤消后，傾斜開關回復到垂直狀態，觸點復又閉合（或斷開）。利用傾斜開關內觸點開合的變化來判斷設備的工作情況，以便及時采取措施，保護設備。

三、傾斜開關技術參數
型ST-20 20-39 20-39-25、KBC-220
1、額定觸點：24V/220VAC/2A
2、額定溫度：-20～100℃（可訂制200℃）
3、外殼材質：不銹鋼
4、電纜長度：6000mm（可以訂制）
5、探頭長度：180mm
6、探頭總長：210mm
7、尾部連接螺紋：M20×1.5×50
8、產品重量：1.2kg
ST-20P輕型
1、額定觸點：24V/220VAC/2A
2、額定溫度：-20～100℃（可訂制200℃）
3、外殼材質：工程塑料
4、電纜長度：6000mm（可以訂制）
5、探頭長度：195mm
6、探頭總長：230mm
7、尾部連接螺紋：M20×1.5×50
8、產品重量：0.7kg

傾斜開關是用來檢測膠帶輸送機在輸送散料過程中，落料部分是否產生堵塞的一種檢測裝置。當漏斗或落料管發生堵塞時，在感知器傾斜的狀態下其可發出報警信號，并及時控制停止送料，以便故障得到及時處理。
 隔爆傾斜開關特點是：傾斜開關，動作靈敏；整體密封性能良好,鋁合金制防水外殼，內外靜電噴塑；結構緊湊簡單，安全可靠，特別適用于選煤場，是目前國內同類產品中較理想的替代進口檢測設備。

同類傾斜開關的核心技術參數與特性基礎性能參數

結構與耐用性設計

• 耐磨抗拽特性：采用鑄鐵或不銹鋼外殼，表面鍍鎳鉻合金處理，增強抗磨損和抗沖擊能力，適應煤炭等硬質物料長期沖擊。

• 防誤動作機制：部分型號配備控制器，支持0-10秒可調延時，避免物料瞬時沖擊導致的誤觸發；可通過跳線設定垂直或傾斜為正常狀態，提升檢測穩定性。

應用場景與安裝要求主要應用領域

• 堵煤檢測：安裝于溜槽、料斗底部或轉接處，監測物料堆積堵塞。

• 皮帶機保護：作為跑偏探測器或煤流開關，檢測皮帶缺料、無料或跑偏狀態。

• 翻車機卸料：作為卸料探頭，判斷物料是否卸空或堵塞。

 總結

堵煤檢測裝置DM-25漏斗傾斜開關的核心需求可通過現有傾斜開關的定制化實現，關鍵在于動作角度調整和耐磨材質選型。建議優先選擇具備隔爆、支持溫度訂制的型號，并搭配控制器提升檢測穩定性。安裝時需確保垂直懸掛和電纜松弛，以保障在煤炭輸送等惡劣環境下長期可靠運行。

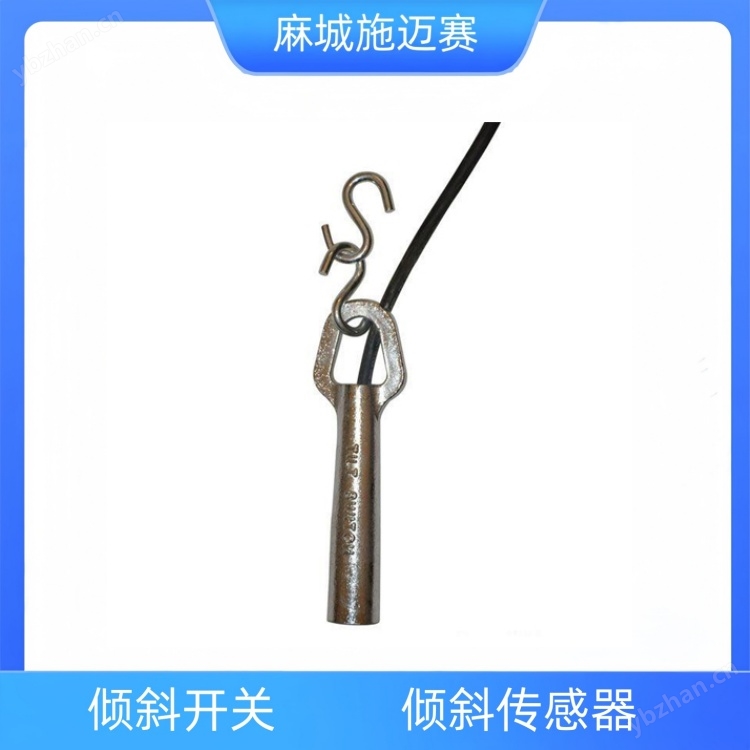

吊掛式20-39-25傾斜開關

 傾斜開關應用范圍散裝物料運輸的溜槽或轉接處輸送機皮帶跑偏檢測翻車機卸料皮帶機或震動給料機缺料/無料檢測 傾斜式溜槽或轉接處堵塞探測器：輸送機皮帶跑偏探測器；翻車機缺料探頭；用于皮帶和震動給料機缺料或無料探測。垂直懸掛的傾斜開關在受到外力作用。偏離垂直位置 20 度以上時，開關內部的觸點動作，常閉觸頭斷開。當外力撤銷后，傾斜開關恢復垂直狀態，觸點復又閉合。利用防爆傾斜堵塞開關內觸點開合的拜年話來判斷設備的工作情況，以便及時采取措施，保護設備。

堵煤檢測裝置DM-25 漏斗傾斜開關 動作25度耐磨抗拽特點是：動作靈敏；整體密封性能良好,鋁合金制防水外殼，內外靜電噴塑；結構緊湊簡單，安全可靠，特別適用于選煤場，是目前國內同類產品中較理想的替測設備。產品概述垂直懸掛的傾斜開關在受到外力作用，偏離垂直位置15度以上時，開關內部的觸點動作，常閉觸點打開。當外力撤消后，傾斜開關回復垂直狀態，觸點復又閉合。利用傾斜開關內觸點開合的變化來判斷保護設備的工作情況，及時采取措施，以達到安全保護的目的。安裝時注意使用鋼絲繩或鏈懸掛產品，必須使用電纜保持松馳狀態，否則影響產品動作。用途：溜槽或轉接處堵塞探測器；輸送機皮帶跑偏探測器；翻車機卸料探頭；用于皮帶和振動給料機缺料或無料探測。

傾斜開關是用來檢測膠帶輸送機在輸送散料過程中，落料部分是否產生堵塞的一種檢測裝置。當漏斗或落料管發生堵塞時，在感知器傾斜的狀態下其可發出報警信號，并及時控制停止送料，以便故障得到及時處理。

隔爆傾斜開關特點是：動作靈敏；整體密封性能良好,鋁合金制防水外殼，內外靜電噴塑；結構緊湊簡單，安全可靠，特別適用于選煤場，是目前國內同類產品中較理想的替代進口檢測設備。

安裝與使用注意事項

1. 懸掛方式：垂直垂掛于檢測點，確保開關能自由傾斜，電纜需保持松弛狀態，避免外力拉扯影響動作靈敏度。

2. 定制化需求：若需25°動作角度，需在訂貨時明確要求廠家調整內部機械結構或傾斜開關觸發閾值。

3. 防爆：煤礦等爆炸性環境需選擇ExdI產品，確保使用安全。

用戶需求與現有產品的匹配建議

用戶需求“動作25°、耐磨抗拽"可通過以下方式實現：

• 動作角度定制：現有型號（如20-39-25）默認動作角度為15°，需聯系廠家調整觸發機構，將閾值提高至25°。

• 材質選擇：優先選用鑄鐵鍍鎳鉻或不銹鋼外殼型號，如20-39-C輕型耐高溫探頭（鑄鐵材質）或不銹鋼外殼型號，提升耐磨性。 不銹鋼

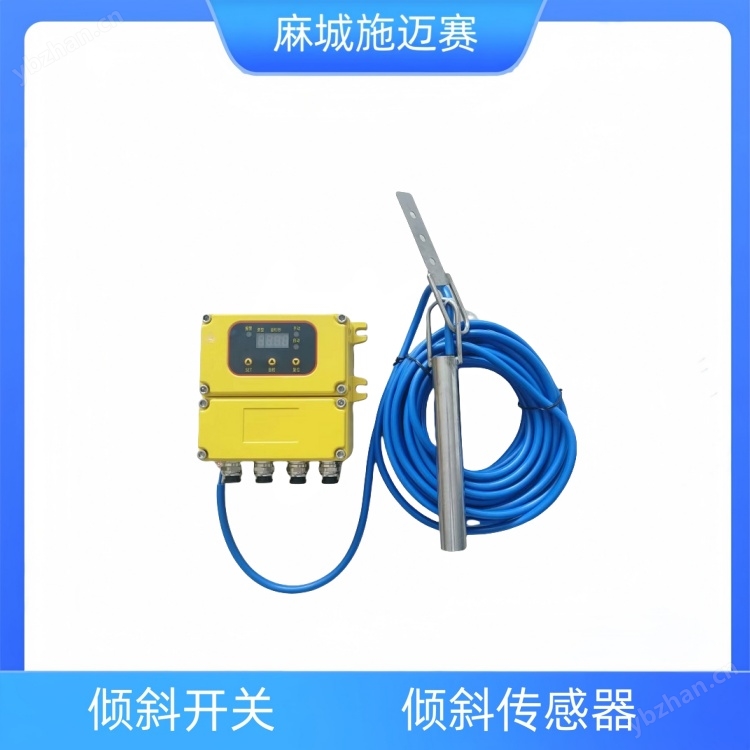

•  輔助控制器：建議搭配20-38型控制器，實現延時報警和狀態切換功能，減少現場干擾導致的誤報。

傾斜開關探測器除在電壓內的情況下可單獨使用，一般必須配合控制箱使用。

的控制裝置外殼的的防爆等級為ExdI，前面設有指示燈，綠燈為正常，紅燈為報警。控制設置中0-10秒的可調時間延時線路能避免傾斜開關因為瞬時傾斜而引起的誤動作，繼電器中有一組常開和一組常閉輸出觸點，便于連接外部報警或控制。
另外，防水控制裝置外殼的防護等級為IP67
