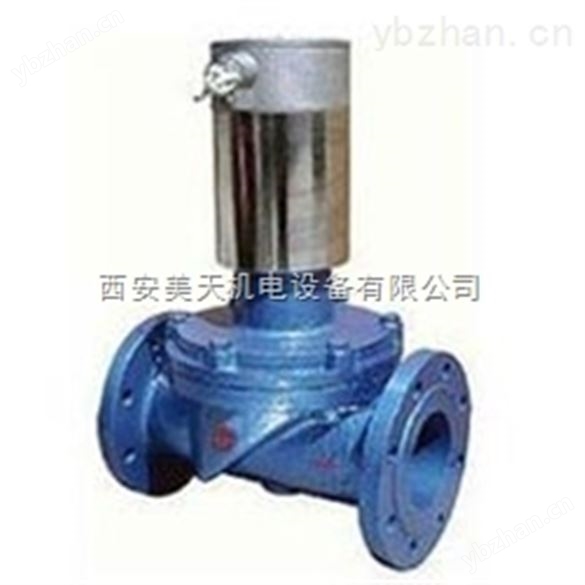

鑄鐵電磁閥DF-50 返回列表頁

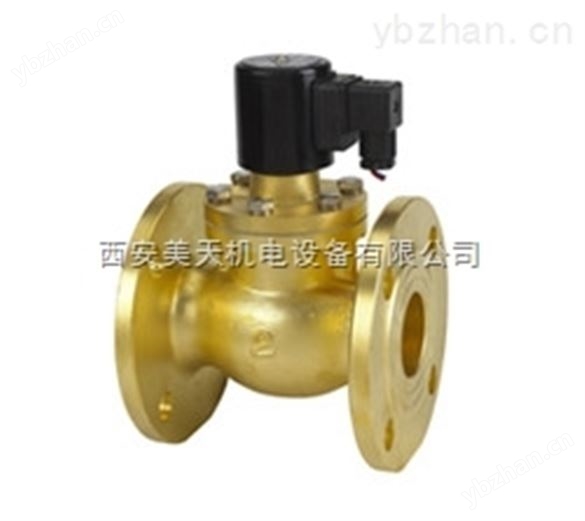

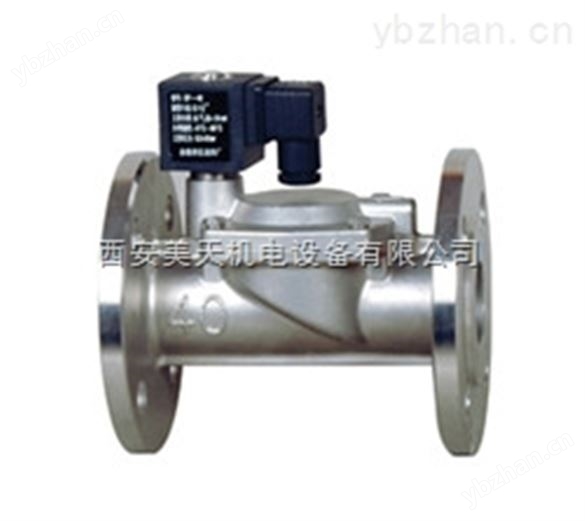

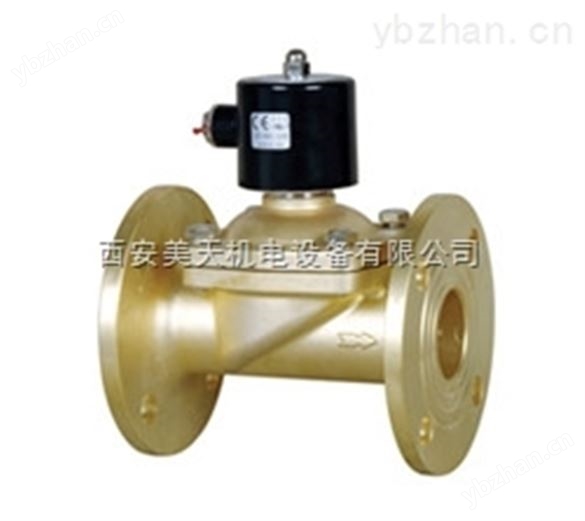

DF-F法蘭大口徑液、氣電磁閥     法蘭電磁閥     大口徑電磁閥   DF-50F   DF-65F    DF-80F    DF-100F   法蘭電磁閥

鑄鐵電磁閥DF-50適用介質：液體、水、氣體、油(20CST下)

介質溫度：-5~80℃動作方式：

先導式工作壓力：常閉式：0.3~12kgf/c㎡               常開式：0.3~8kgf/c㎡

鑄鐵電磁閥DF-50閥體材質：鑄鐵(精密鑄造)線圈保護系數：鐵殼線圈IP54
絕緣等級：B級
防爆等級：EXDIIBT4
線圈溫升：≤80℃
電壓允許波動：-15%~+10%
動作反應時間：開閥≤2秒       關閥≤3秒
閥體材質：DN15~DN50    全銅體（法蘭式連接的為鑄鐵體）
               DN65~DN150   鑄鐵體
工作原理 ：
當電磁閥接通電源時，線圈激磁回路形成磁場并產生磁力。活動鐵芯受電磁力的吸引，克服彈簧阻力和自重而上升，通過導閥泄壓，膜片上方作用力減小并低于膜片下方所受的力，膜片在壓差動力的作用下克服了自重和閥芯彈簧而開啟，使主閥形成通路，電磁閥處于開啟狀態。
當斷開電磁閥電源時，動鐵芯在彈簧力作用下關閉鋪閥，膜片受向下的壓力差而關閉主閥口，這時電磁閥處于關閉狀態。（常開型電磁閥工作原理與此相反）鑄鐵電磁閥DF-50
