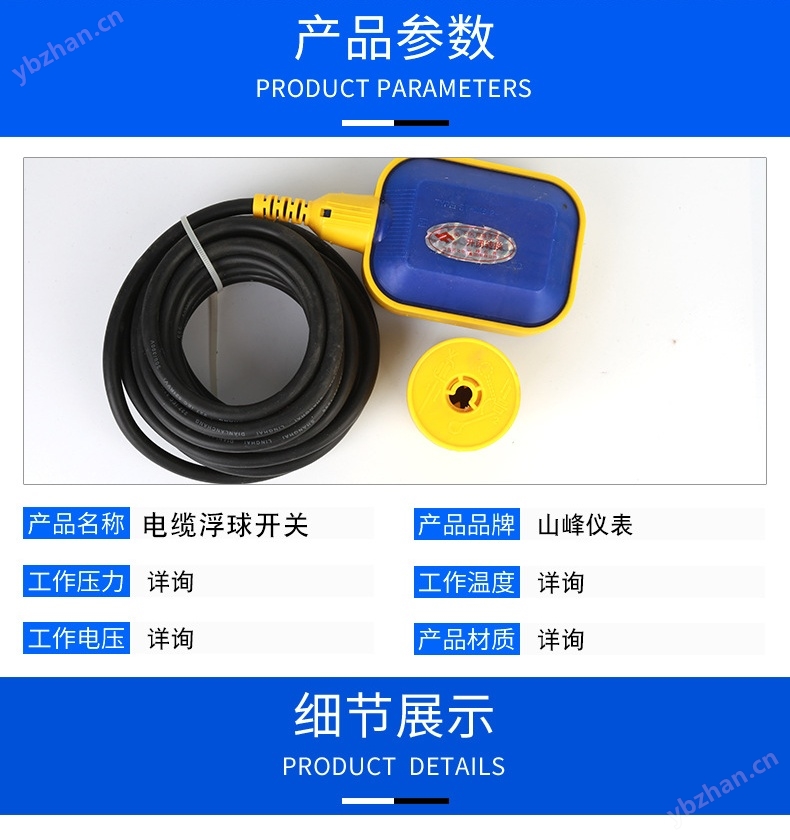

電纜浮球開關 扁球 塑料浮球控制器浮球式液位控制開關 返回列表頁

電纜浮球液位開關用途：浮球控制液位開關是一個能夠調節桶，槽，或井中的液位開關。它可自動調節，易于操作，便于安裝，安全可靠，免于維修，無毒環保，可以回收。它對水有抵抗作用，廣泛應用于家庭，廠礦等的水池，油，酸和堿的池，桶，槽，罐等容器中。如串聯兩個控制器，一個放至水塔，一個放至水井來控制泵，就能防止因水源不足開空泵而損壞水泵設備；也可以以三個控制器串聯，一個放至水塔，一個放至過濾池和另一個放至河水（水井）能同時控制兩臺水泵設備。

安裝及接線方法：
1、使用棕色和黑色的電線：浮球在下液位時，接點是接通的狀態。浮球在上液位時，接點是不通的狀態。

2、使用藍色和黃色的電線：浮球在上液位里，接點是接通的狀態。浮球在下液位時，接點是不通的狀態。

一、工作原理
電纜浮球液位開關是利用微動開關做接點輸出。當水平面以上揚線角度超過28°時，浮球液位開關內部的鋼珠會滾動壓到微動開關或脫離微動開關，使液位開關ON或OFF的接點信號輸出。金屬電纜浮球液位開關是利用水銀開關做接點輸出，當液位上升接觸浮球時，浮球以重錘為中心隨水位上升角度變化。當水面以上揚線角度超過10°時，液位開關便會有ON或OFF的接點信號輸出。

二、主要特點：
1、使用微動開關做接點輸出，接點容量10A/250VAC可直接起動電機設備。
2、橡膠電纜，耐候性佳、價格低、使用壽命長。
3、構造簡單、不需保養、污水凈水皆可使用。
4、電纜線≦20米的長度，皆可訂制。2、輕輕地推動重錘拉出電纜，直到重錘中心扣住塑膠環，重錘只要輕扣在塑膠環上即不會滑落，此塑膠環如有損壞或遺失，可用同徑裸銅線扣入電纜代替
技術數據：額定電流電壓：10(8A)250V~5（2.）250V~2（1A）380V
（推薦使用電壓為24VDC，如使用220V電壓需另配本廠控制箱）
額定功率：1KW
工作溫度：-10℃~60℃（塑料）-10℃~170℃（不銹鋼）
工作氣壓：1大氣壓
工作壽命：≥50000
控制范圍：≥0.2M
引線長度：1M，3M，4M，5M，10M（特殊長度可按要求定做）
注意：請將電纜直接拉到控制箱，盡量避免使用中間接頭。若不得已有接頭時，不能將電纜線線頭浸入液體中！一般液體亦可使用。電纜線長度任何長度皆可定制。LS-S電纜浮球開關為金屬電纜浮球液位開關，接點零件為水銀開關，其特點為耐高溫，電纜線采用高柔性電纜，經久耐用。由于其簡單可靠，經濟方便的特點，使其廣泛運用于各種大型容器的液位控制，尤其在市政給排水、消防、水處理等行業。
