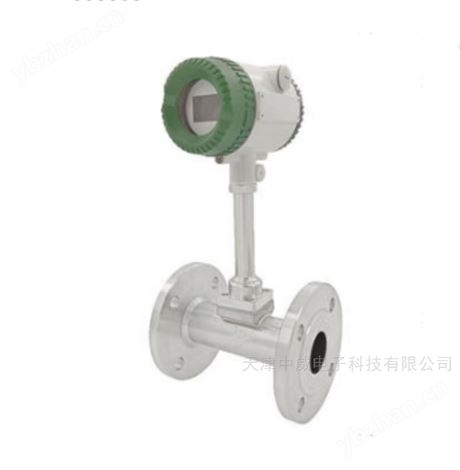

渦街流量計 返回列表頁

渦街流量計其特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高，維護量小。儀表參數能長期穩定。渦街流量計采用壓電應力式傳感器，可靠性高，可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號，也有數字脈沖信號輸出，容易與計算機等數字系統配套使用，是一種比較先進、理想的測量儀器

技術指標

測量介質：氣體、液體、蒸汽

連接方式：法蘭卡裝式、法蘭式、插入式

口徑規格 法蘭卡裝式口徑選擇 25,32,50,80,100

法蘭連接式口徑選擇 100,150,200

流量測量范圍 正常測量流速范圍 雷諾數1.5×104～4×106；氣體5～50m/s；液體0.5～7m/s。

正常測量流量范圍 液體、氣體流量測量范圍見表2；蒸汽流量范圍見表3。

測量精度 1.0級 1.5級

被測介質溫度：常溫–25℃～100℃，高溫–25℃～150℃ -25℃～250℃

輸出信號 脈沖電壓輸出信號 高電平8～10V 低電平0.7～1.3V

脈沖占空比約50%，傳輸距離為100m

脈沖電流遠傳信號 4～20 mA，傳輸距離為1000m

儀表使用環境 溫度：-25℃～+55℃ 濕度：5～90% RH50℃

材質 不銹鋼，鋁合金

電源 DC24V或鋰電池3.6V

防爆等級 本安型iaIIbT3-T6，防護等級 IP65。
