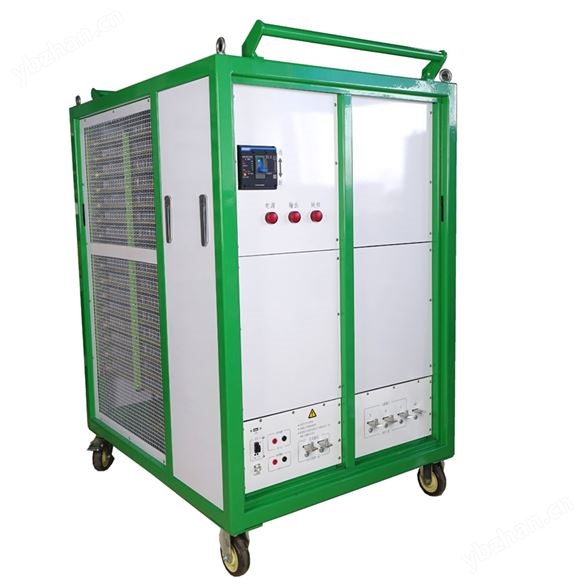

PDP7100系列無局放變頻電源 返回列表頁

產品概述

PDP系列無局放變頻電源裝置適用于感應耐壓試驗、局部放電試驗、串聯諧振試驗。與隔離升壓變壓器、電抗器、局放儀等組成耐壓試驗系統。
無局放變頻電源裝置采用線性功率放大的原理將可變頻的標準正弦波信號，轉化成大功率的試驗電源，波形失真度小，局部放電量小于10pC滿足局部放電耐壓試驗的需要。
無局放變頻電源體積小、重量輕，可以移動，適合現場使用。
電源具有缺相保護、欠壓保護、過壓保護、溫度保護、短路保護、過流保護、功效保護等多重保護措施。當任何一種保護動作時，電源立即將輸出電壓降為0同時斷開主回路電源，確保試驗安全。
控制儀與電源部分采用光纖連接，保證試驗人員與高壓隔離。
選用大風量風機和散熱面積較大的散熱器，同時采用合理的風道設計，保證電源在額定功率下長時間工作。

功能

1.用于電壓互感器感應耐壓試驗和局部放電試驗。
2.用于電力變壓器感應耐壓試驗和局部放電試驗。
3.作為串聯諧振試驗設備的電源，用于斷路器、GIS、電壓互感器、電流互感器、套管、電力電纜等高壓設備的耐壓試驗和局部放電試驗。
4.設有啟動、停止按鈕，當加壓回路出現異常時，按下停止按鈕，系統立即降壓為零，切斷主回路，保護試驗人員和試品的安全。
5.變頻電源具有手動調頻、手動升壓、自動調諧、自動升壓功能，在低壓狀態快速找到諧振點，根據設定電壓自動完成升壓工作，方便迅速。
6.具有高壓電壓和高壓電流測量功能，設定高壓保護電壓，當試品電壓超過保護值電源將停止輸出，保護試品不被損壞。
7.設有獨立的同步電源，供局放儀測量局放信號時同步試驗頻率使用。
8.使用U盤保存數據和軟件升級。
9.室內外均可清晰顯示的液晶屏上顯示操作界面、測試數據。



技術參數

變頻電源部分
1.工作電源：三相380V AC±10%；
2.輸出電壓：單相，0-350V（有效值）；
3.輸出電流：單相，0-286A（有效值）；
4.額定輸出功率：100kW；
4.輸出頻率：20-300Hz；
5.局部放電量：≤10pc；
6.頻率分辨率：0.01Hz；
7.電壓測量范圍：外接分壓器信號，0-400V AC（有效值），準確度：±1%U
8.電流接口：外接鉗形電流互感器，內阻10Ω，準確度：±1%I
9.同步電源：20W，20VAC
10.額定功率下連續工作時間：60分鐘；
11.輸出電壓不穩定度：≤1%；
12.尺寸：1250×1000×800mm；
13.重量：450kg
14.工作條件：溫度-10℃～50℃；濕度≤90%RH

控制儀部分
1.工作電源：198～264V AC，47～63Hz
2.雙光纖接口，可分別與變頻電源和高壓測量儀連接。
3.尺寸：427×357×193mm；
4.重量：5kg
5.工作條件：溫度-10℃～50℃；濕度≤90%RH
交流高壓測量儀（可選）
1.工作電源：198～264V AC，47～63Hz
2.電壓測量：外接分壓器信號，0-400V AC（有效值），準確度：±1%U
3.電流接口：外接鉗形電流互感器，內阻10Ω。準確度：±1%I
4.尺寸：283×246×124mm；
5.重量：3kg
6.工作條件：溫度-10℃～50℃；濕度≤90%RH
