LAS-XUP-VIS-IR™

參考價

面議

具體成交價以合同協議為準

產品型號

品牌

廠商性質其他

所在地北京市

在線詢價收藏產品

聯系方式：查看聯系方式

更新時間：2025-02-13 08:04:33瀏覽次數：75次

聯系我時，請告知來自儀表網

暫無信息

北京歐唐科技發展有限公司

經營模式：其他

商鋪產品：56條

所在地區：北京北京市

詢價 給他留言

產品簡介

激光反射式技術適合超大尺寸可見光元件和系統的裝調和檢測，可增加短波紅外、中波紅外、長波紅外光學模塊，以適合相應波段的系統裝調、裝配。可見光和紅外共用寬波段鏡頭，裝調/測量不同曲率樣品時，無需更換鏡頭。

詳細介紹

產品介紹

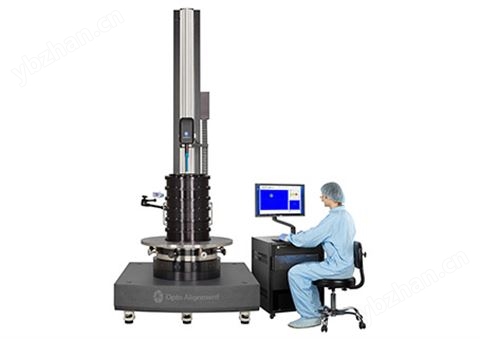

LAS-XUP是一個高精度超大口徑、非接觸式透鏡裝調和檢查系統。核心技術基于激光反射測量原理。

應用：單鏡片、雙透鏡、三片式和多透鏡組的偏心和傾斜測量。被測量件半徑范圍為+/-1 mm至無窮大（plano），包括球形，非球面、圓柱形和拋物面。所有這些都可用一個物鏡來完成，方便快捷地進行測量。

的激光光源模塊設計，可以允許三種可見光波長中的兩種（藍色、綠色和紅色），更好的匹配裝配系統的中心波長。同時增加紅外模塊，裝調紅外光學元件和系統

常規屬性

LAS-XUP-VIS-IR™
核心技術：		激光反射式
光學模塊：		標準可見光520nm（G）
		紅外：中波紅外（4.05um）
		可選可見光：可增加660nm（R）或460nm（B）
		可選紅外：1.55um或9.50um代替4.05um
Z軸導軌：		標準2000mm，可選3000mm；帶線性編碼器
空氣軸承：	軸承大小：	600mm/800mm（可選高精度電動驅動）集成高精度角度編碼器
	轉臺大小：	標準600mm/800；可擴展到800mm/1000mm
	承重：	1500kg
軟件：	CalcuLens Assembly 主軟件，裝調時分別給出單鏡片的偏心和傾斜 CalcuLens Inspection軟件模塊，裝配完成后，對各鏡片偏心復檢分析

系統性能

其他可選配置

LAS-XUP-VIS-IR™
鏡片中心厚及空氣間隔測量模塊DMI：	集合Fogale Lenscan鏡面定位儀
鏡片中心厚及空氣間隔測量模塊DMI：	測量精度：+/-1um, +/-0.2um
3D-SPM模塊：	3D表面輪廓，適合非球面及自由曲面
成像分析模塊IAM：	測量軸上MTF、EFL、BFL、FFL等光學參數
非球面模塊ATM：	測量非球面傾斜/偏心
USB電子測微儀（CalcuSurf-1D™）：	USB杠桿探針，0.1um分辨率，實時軟件顯示鏡筒與鏡片機械調整TIR
CalcuLens™ Vertex：	鏡片頂點-頂點距離測量模塊
CalcuLens™ ROC ：	鏡片曲率半徑測量模塊
CalcuLens™ BD：	透鏡光束偏離測量模塊
LensHandler™：	透鏡真空吸附及夾持工具
ROTOwand™：	透鏡真空夾持工具
