描述標準規范：設計與制造:ASMEB16.34,API608連接法蘭:ASMEBI6.5檢測與試驗:API598
| 標準規范： |
設計與制造: ASME B16.34, API 608
連接法蘭: ASME BI6.5
檢測與試驗 : API 598，API 6D
| | | ||||
| | |||||
| | |||||

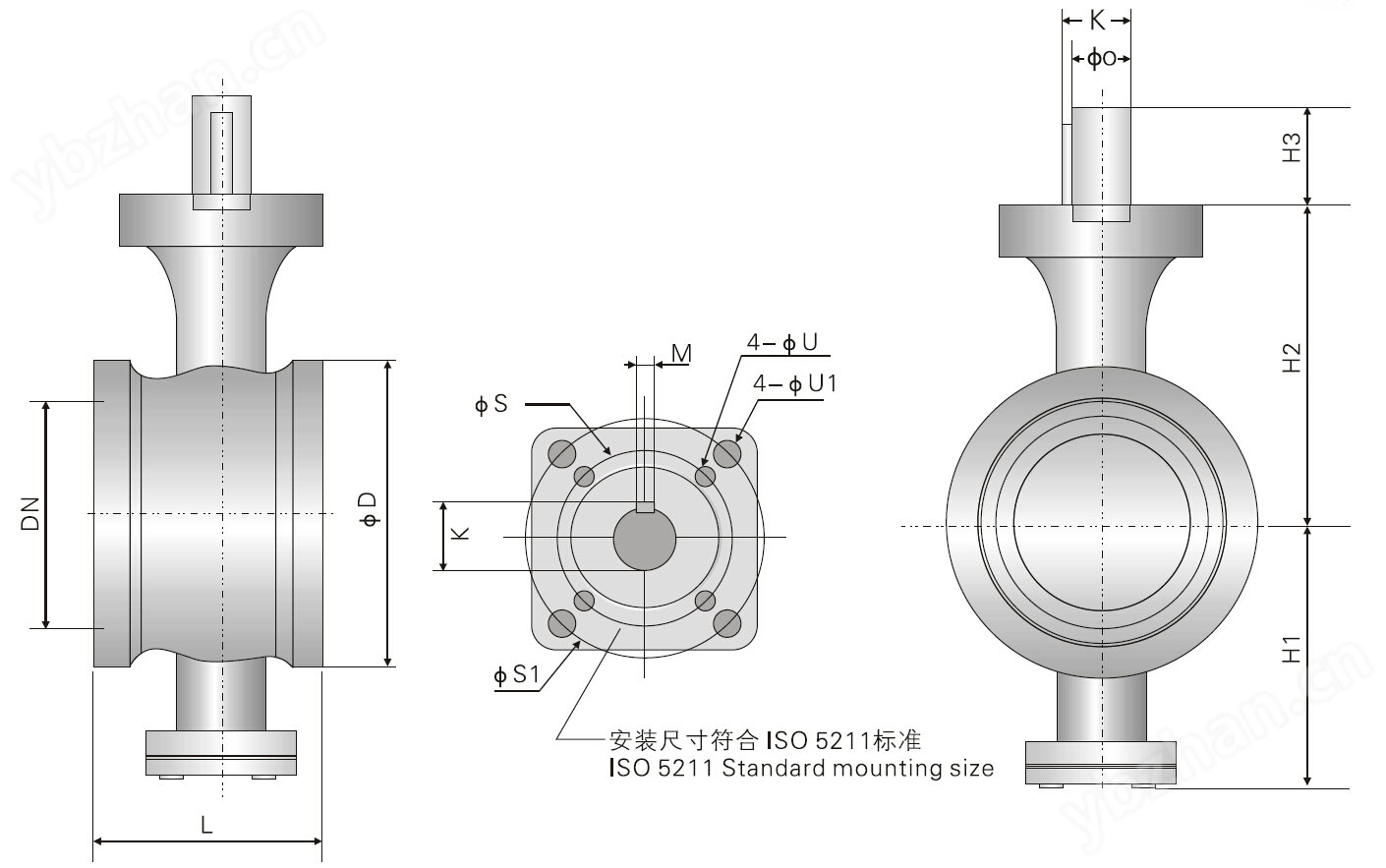

ANSI系列主要外型及連接尺寸表
| 壓力級Class150Lb-300Lb | |||||||||||
| 公稱通徑DN(in) | L | ΦD | H1 | H2 | H3 | ISO 5211 | ΦS | ΦS1 | ΦU | Φ1 | P |
| 1" | 62 | 68 | 66 | 102 | 11 | F07 | non | 70 | non | 9 | 11 |
| 1-1/4" | 62 | 78 | 75 | 108 | 11 | F07 | non | 70 | non | 9 | 11 |
| 1-1/2" | 62 | 85 | 75 | 108 | 11 | F07 | non | 70 | non | 9 | 11 |
| 2" | 75 | 100 | 101 | 120 | 11 | F07 | non | 70 | non | 9 | 11 |
| 2-1/2" | 90 | 120 | 107 | 126 | 11 | F07 | non | 70 | non | 9 | 11 |
| 3" | 100 | 130 | 118 | 142 | 14 | F10 | non | 102 | non | 11 | 14 |
| 4" | 115 | 158 | 130 | 151 | 17 | F10 | non | 102 | non | 11 | 17 |
| 5" | 135 | 185 | 145 | 190 | 19 | F12/F14 | 125 | 140 | 14 | 18 | 19 |
| 6" | 160 | 216 | 184 | 200 | 19 | F12/F14 | 125 | 140 | 14 | 18 | 19 |
| 8" | 200 | 268 | 211 | 235 | 22 | F12/F14 | 125 | 140 | 14 | 18 | 22 |
| 10" | 240 | 324 | 225 | 277 | 22 | F14/F16 | 140 | 165 | 18 | 22 | 22 |
