技術性能與特點專用于法蘭式蝶閥與對夾式止回閥的強度與密封性能試驗和閥瓣啟閉試驗，符合GB/T13927-2008、JB/T9092-99、API598要求
技術性能與特點
專用于法蘭式蝶閥與對夾式止回閥的強度與密封性能試驗和閥瓣啟閉試驗，符合GB/T 13927-2008、JB/T9092-99、API 598要求；
采用同步抱壓夾緊（分單式和組合套式）；
系統內配置高壓水泵和大流量低壓水泵供壓裝置，試驗介質循環貯存使用；
試驗介質為水、氣、煤油，由用戶任意選擇；
在試驗水或氣的保壓過程中，被試閥腔內有較高的壓力情況下按任何一個按鈕都不能工作，一直泄壓到無壓力才能正常工作。(工作時確保安全);
本機設有液壓自動卸荷系統，使用時，高壓狀態與卸荷狀態自動切換，有效降低了油溫，延長了設備使用壽命，節能降耗；
設有試壓安全保護裝置；
可訂配電腦檢測數據管理系統。

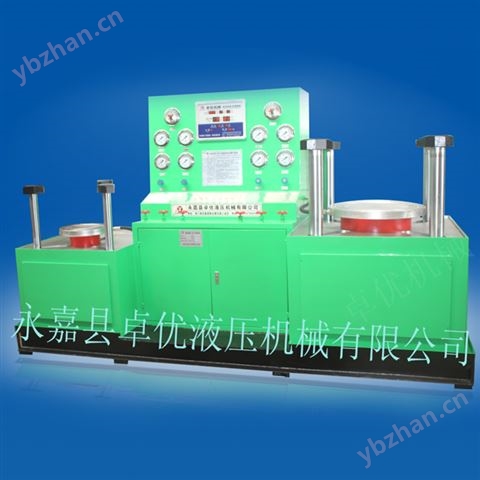

FSJ-D蝶閥系列（套式）型號
| 主要技術參數及規格 |
|
|
| FSJ-D型(蝶閥) |
| ||||||
|
|
|
|
|
|
|
|
|
| 長度單位：mm |
| |
| 型號規格
| FSJ-D300 | FSJ-D500 | FSJ-D600 | FSJ-D800 | FSJ-D1000 | FSJ-D1200 | FSJ-D1600 | FSJ-D2000 | FSJ-D2200 | FSJ-D2400 | |
| 測試閥門通徑范圍 | 50-300 | 50-250 | 50-300 | 50-300 | 250-500 | 300-600 | 350-800 | 1200-2000 | 1200-2200 | 1400-2400 | |
| 250-500 | 300-600 | 350-800 | 500-1000 | 700-1200 | 900-1600 | ||||||
| 測試閥門 | 法蘭直徑 | 520 | 760 | 845 | 1085 | 1320 | 1485 | 1930 | 2345 | 2475 | 2760 |
| 最小法蘭直徑 | 165 | 370 | 440 | 520 | 670 | 860 | 1075 | 1405 | 1630 | 1830 | |
| 壓爪至工作盤距離 | 370 | 370 | 370 | 370 | 550 | 620 | 637 | 1225 | 1250 | 1250 | |
| 550 | 620 | 637 | 1100 | 1225 | 1225 | ||||||
| 液壓系統 | 油泵額定壓力Mpa | 6.3 | 6.3 | 6.3 | 6.3 | 6.3 | 6.3 | 6.3 | 6.3 | 6.3 | 6.3 |
| 水泵壓力 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | |
| 高壓（增壓）Mpa | 3-31.5 | 3-31.5 | 3-31.5 | 3-31.5 | 3-31.5 | 3-31.5 | 3-31.5 | 3-31.5 | 3-31.5 | 3-31.5 | |
| 系統調壓范圍Mpa | 0-6.3 | 0-6.3 | 0-6.3 | 0-6.3 | 0-6.3 | 0-6.3 | 0-6.3 | 0-6.3 | 0-6.3 | 0-6.3 | |
| 電源 | 電壓V | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| 頻率HZ | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |
| 電機 | 功率KW | 2.2 | 3 | 3 | 3 | 5.5 | 5.5 | 5.5 | 7.5 | 7.5 | 7.5 |
| 極數P | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | |
| 外形尺寸 | 長 | 2000 | 3500 | 3500 | 3600 | 4150 | 4900 | 5200 | 4500 | 5000 | 5500 |
| 寬 | 1200 | 1350 | 1350 | 1500 | 1850 | 2200 | 2350 | 2750 | 3300 | 3600 | |
| 高 | 1850 | 1980 | 1980 | 2050 | 2050 | 2050 | 2200 | 2200 | 2200 | 2200 | |
| 理論重量 | kg | 2000 | 4500 | 4500 | 6000 | 7500 | 8000 | 9800 | 9000 | 11500 | 13000 |
