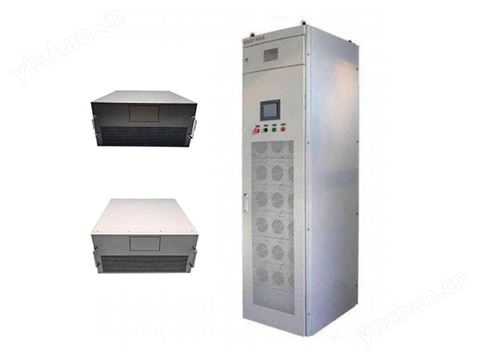

靜止無功發生器（SVG）是將自換相橋式電路通過電抗器直接并聯在電網上，適當地調節橋式電路交流側電壓輸出的相位和幅值或者直接控制交流側電流，實現動態無功補償的目的。NL系列靜止無功發生器可解決無功沖擊大、功率因數低、電流諧波大等問題。
靜止無功發生器（SVG）是將自換相橋式電路通過電抗器直接并聯在電網上，適當地調節橋式電路交流側電壓輸出的相位和幅值或者直接控制交流側電流，實現動態無功補償的目的。NL系列靜止無功發生器可解決無功沖擊大、功率因數低、電流諧波大等問題。
NL‐SVG/0.4/100K‐A
NL : 企業代號
SVG ：產品代號
0.4 ：額定電壓(kV)
100K ：設備容量(kvar)
M ： M模塊 A整柜 B壁掛
SVG的核心是一臺受控的并聯電壓源型變流器(VSI)，SVG的技術基礎即電壓源型逆變技術(VoltageSourced Converter.簡稱VSC)，其基本原理是利用可關斷大功率電力電子器件如IGBT，組成自換相橋式電路。將直流電壓逆變成交流，再通過電抗器并聯到電網上，適當地調節橋式電路交流側輸出電壓的幅值和相位或者直接控制其交流側電流就可以使該電路吸收或者發出滿足要求的無功電流，實現動態無功補償目的。
▲ 響應速度快：≤10ms，在極短的時間之內完成從功率轉換，可以勝任對沖擊性負載的補償;
▲ 補償方式多，適用工況靈活：可以解決中性線電流、零序無功及諧波;
▲ 自身輸出諧波小：SVG采用了SPWM(正弦脈寬調制)和多電平技術，對電網不會產生二次污染;
▲ 占地面積小:占地面積只有同容量SVC的40%。且有模塊式、壁掛式、機架式、機柜式多種組合方式，現場安裝應用靈活，擴容維修方便;
▲ 具有治理電壓偏離功能： SVG可以通過發出感性或者容性電流來調整電網電壓，避免電壓過高或過低對設備造成損壞;
| 參數類別 | 參數名稱 | 具體參數 | ||
| 規格 | SVG模塊規格 | 30kvar | 50kvar | 100kvar |
| SVG模塊尺寸 （W*H*D，mm） | 480*200*530 | / | ||
| / | 680*200*530 | |||
| 可并聯數量 | 15臺 | |||
| 輸入 | 工作電壓 | 400V/690V（-20% ~ +15%） | ||
| 工作頻率 | 50Hz（-10% ~ +10%） | |||
| 電流互感器 | 100:5 ~ 10000:5 | |||
| 整柜安裝容量 (W*D,mm) | 600*600柜體 | Power ≤ 100kvar | ||
| 800*600柜體 | Power ≤ 200kvar | |||
| 600*800柜體 | ||||
| 800*800柜體 | Power ≤ 600kvar | |||
| 功能 | 補償諧波 | 2-13次（額定電流的50%） | ||
| 諧波濾除率 | >97% | |||
| 補償無功 | -1~+1可調 | |||
| 補償三相不平衡 | 99%不平衡補償 | |||
| 通訊方式 | 通訊方式 | RS232、485、Modbus協議、TCP/IP可選 | ||
| 通訊接口 | RS485，網口 | |||
| 故障報警 | 有，最多可記錄500條報警信息 | |||
| 參數類別 | 參數名稱 | 具體參數 |
| 技術指標 | 全響應時間 | <10ms |
| 有功損耗 | <2.5% | |
| 散熱方式 | 智能風冷 | |
| 噪聲 | <60dB | |
| 采樣/控制頻率 | 160kHz | |
| 等效開關頻率 | 80kHz | |
| 電流環截止頻率 | 4kHz | |
| 保護功能 | 過壓、欠壓、過熱、過流、短路等二十余種保護 | |
| CT安裝位置 | 負載側/電網側 可選 | |
| 機械特性 | 壁掛尺寸 | 壁掛與模塊尺寸相同 |
| 模塊重量 | 25kg（≤50kvar） 50kg（≥100kvar） | |
| 環境要求 | 工作溫度 | -10℃~+45℃ |
| 海拔 | <5000米（1000米以上，每增加100米功率降低1% 使用） | |
| 相對濕度 | <95% 無凝露 | |
| 防護等級 | IP30（更高防護等級可定制） |
★ 其余型號請。
