聯系我時，請告知來自 儀表網◆簡單的構造，壽命長◆適合10-100l/min的藥品輸送◆接液部基本材質是P.P.系和高耐腐蝕性的PVDF系2種。能夠選擇2種接液部，對應廣范圍的藥品輸送。◆標準搭載馬達，采用屋外型◆接續有法蘭、螺絲、軟管3種可以選擇。

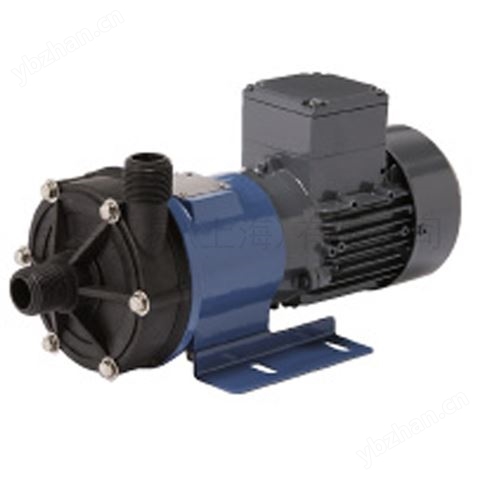

小容量通用磁鐵泵 TS 系列
◆簡單的構造，壽命長
◆適合10-100l/min的藥品輸送
◆接液部基本材質是P.P.系和高耐腐蝕性的PVDF系2種。能夠選擇2種接液部，對應廣范圍
的藥品輸送。
◆標準搭載馬達，采用屋外型
◆接續有法蘭、螺絲、軟管3種可以選擇。
| 型 式 | 接続口徑(吸込×吐出) | 揚程 (m) | 吐出量 (L/min) | 電動機出力 (W) | ||
|---|---|---|---|---|---|---|
| ホース(外徑) (mm) | ねじ (インチ) | フランジ (A) | ||||
| TS-7P/V | 26×26 | G1"×G1" | 20×20 | 5/7.5 | 60/60 | 180 |
| TS-8P/V | 26×26 | G1"×G1" | 20×20 | 6/7.2 | 80/80 | 250 |
| 型 式 | TS-7P | TS-8P | TS-7V | TS-8V | |||||
|---|---|---|---|---|---|---|---|---|---|
| 番號 | 部品名 材質記號 | HP | RP | HP | RP | HP | RP | HP | RP |
| 1. | フロントケーシング | ガラス繊維強化ポリプロピレン | ナチュラルPVDF | ||||||
| 2. | インペラ | ガラス繊維強化ポリプロピレン | ナチュラルPVDF | ||||||
| 3. | マグネットキャン | ガラス繊維強化ポリプロピレン | ナチュラルPVDF | ||||||
| 4. | 軸受け | カーボン | PTFE | カーボン | PTFE | カーボン | PTFE | カーボン | PTFE |
| 5. | リアケーシング | 高密度カーボン | ナチュラルPVDF | ||||||
| 6. | シャフト | 高純度アルミナセラミックス | 高純度アルミナセラミックス | ||||||
| 7. | フロントスラスト | 高純度アルミナセラミックス | 高純度アルミナセラミックス | ||||||
| 8. | リアスラスト | 高純度アルミナセラミックス | 高純度アルミナセラミックス | ||||||
| 9. | Oリング※1 | FKM | FKM | ||||||
| 10. | ブラケット | 鋳鉄 | 鋳鉄 | ||||||
| 11. | ベース | SUS304 | SUS304 | ||||||
※1) OリングはEPDMに変更できます。その際、材質記號の“P"が“E"となります。
※この他の材質組合せも、お?dú)葺Xにご相談ください。
| ※下図は液比重1.0の曲線を示しています。 | |
| [1]：シリーズ番號 | 7： 接続口徑20A×20A/0.18kW 8： 接続口徑20A×20A/0.25kW |
|---|---|
| [2]：材質別記號 | P： 標準ポリプロピレン系 V： PVDF系 |
| [3]：接液部材質別記號※1 | PR： PTFE / セラミック系 HP： カーボン/ セラミック系 |
| [4]：接続方法 | F： フランジ接続 H： ホース接続 T： ネジ接続 |
| [5]：インペラー徑※6 | S： 液比重：1.1まで P： 液比重：1.2まで R： 液比重：1.3まで M： 液比重：1.5まで H： 液比重：1.9まで Z： その他の液比重※2 |
| [6]：電源周波數 | 5： 50Hz 6： 60Hz |
| [7]：電動機仕様※3 | T20： 200V 50Hz, 200/220 60Hz T40： 400V 50Hz, 400/440 60Hz |
※1) 材質表參照
※2) その他の液比重はご、ご相談ください。
※3) 標準搭載機電動機の記號はT20またはT4Oとなります。
※4) その他の電圧はご、ご相談ください。
※5) その他の特殊構造はご、ご相談ください。
※6) TS-7Pは比重対応不可です。
| 型 式 | A | B | C | D | E | F | G | H | L | W | m |
|---|---|---|---|---|---|---|---|---|---|---|---|
| TS-7P/V | 43 | 55 | 93 | 68 | 110 | 165 | 40 | 161 | 323 | 130 | 15 |
| TS-8P/V | 47 | 70 | 94 | 75 | 110 | 170 | 70 | 169 | 373 | 156 | 15 |
※ L寸法は當社標準電動機を取り付けた場合の寸法です。
※寸法はフランジ接続の場合です。ホース?ネジ接続はお問い合わせください。
