SYC-YC型音叉式物位開關（液位、料位）性能簡介：適用于水泥、冶金、煤碳、飼料、糧食、鋼鐵、電廠、污水處理、食品飲料、生物制藥等行業,特別是在導電性物料、物質屬性（狀態、濕度、介電常數、密度等）經常改變、安全要求高等工況下也能很好的使用,可用于流動性好的固態物料、液態物料的物位監控,在水泥倉、粉塵倉、灰倉、水池、油罐、發酵罐等物位監控中已經被大量使用

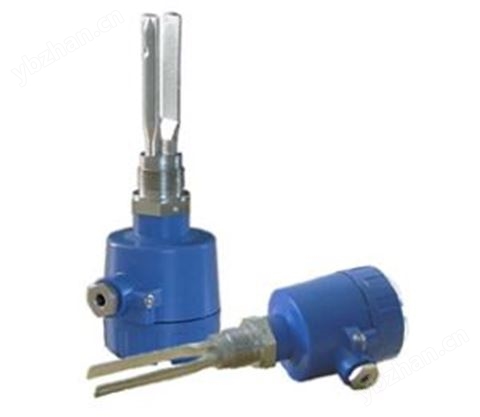

SYC-YC型音叉式物位開關（液位、料位）
性能簡介：
適用于水泥、冶金、煤碳、飼料、糧食、鋼鐵、電廠、污水處理、食品飲料、生物制藥等行業,特別是在導電性物料、物質屬性（狀態、濕度、介電常數、密度等）經常改變、安全要求高等工況下也能很好的使用,可用于流動性好的固態物料、液態物料的物位監控,在水泥倉、粉塵倉、灰倉、水池、油罐、發酵罐等物位監控中已經被大量使用.本產品可靠性好,免維護,靈敏度高,投運方便,無需標定.
主要技術指標：
◆叉體長度：100mm～1600mm（必要時還可延長）；
◆供電電壓：DC24V 或 AC220V 50/60Hz；
◆叉體工作（介質）溫度：
普通型：-20～80℃
中溫型：-20～130℃
高溫型：-20～220℃
◆環境溫度：-20～70℃
◆工作壓力：≤2.5MPa
◆介質密度：≥ 0.7g/cm3（液體）、>0.1g/ cm3（固體）
◆輸出方式：繼電器開關量（雙刀雙擲DPDT）（觸點容量：5A,220VAC或24VDC,5A）
◆功率消耗：1.5W（AC220V供電）、0.25W（DC24V供電）
◆安裝方式：螺紋連接、法蘭連接（可用戶訂制）
◆電氣接口：M20×1.5；3/4NPT
◆外殼防護：IP65
◆叉體材質：316不銹鋼
◆防爆標志：ExdⅡCT4、ExiaⅡCT6.
音叉式物位開關工作原理
音叉式物位開關是一種新型的物位開關.它是利用音叉振動的原理設計制作的.
它是在音叉式物位開關的感應棒底座,透過壓電晶片驅動音叉棒,并且由另外一壓電晶片接受振動訊號,使振動訊號得以循環,并且使感應棒產生共振.當物料與感應棒接觸時,振動訊號逐漸變小,直到停止共振時,控制電路會輸出電氣接點信號.由于感應棒感度由前端向后座依次減弱的自然原理,所以當桶槽內物料與桶周圍向上堆積,觸及感應棒底座<后部>或排料時,均不會產生錯誤訊號.
簡單的說,音叉在壓電晶體激勵下產生機械振動,這種振動具有一定的頻率和振幅.當音叉被液體或固體浸沒時,音叉的振動頻率和振幅將發生變化.這個頻率變化由電子線路檢測出來并輸出一個開關量.
音叉式物位開關適用范圍及特點
音叉式物位開關是一種新型的物位開關.幾乎適用于所有液體介質,同時也適用于測量能自由流動的中等密度的固體粉末或顆粒.由于音叉物位開關基本沒有活動部件,機械磨損比較下,因此無需維護和調整,使用簡單方便.
另外,該物位開關采用國外的新技術和芯片,具有使用壽命長、性能穩定、安全可靠等優點,以及適應性強（被測介質不同的電參數、密度對測量均不產生影響）、不需調校（無論測量何種介質都不需要現場調校）和免于維護等特點,廣泛應用于冶金、建材、化工、輕工、糧食等行業中物位的過程控制.
優點：
■通用性強：可應用于各種導電和非導電介質的測量,例如液體、粘稠物、顆粒、粉末、飛灰.
■可抗粘附：采用的抗粘附電路,可以消除因物料粘附而產生的虛假信號.
■探頭可拆：控制器與探頭之間沒有電纜連接,隨時可以將控制器拆除更換維修,不影響進出物料.
■耐高低溫：適用于-40℃至220℃的工作環境.
■輸出形式：采用雙刀雙擲的繼電器信號輸出,同時有狀態燈顯示輸出狀態,并有0至30秒的延時功能.
音叉式物位開關安裝示意圖
音叉式物位開關型號及說明
例子1：型號：SYC-YC-P-A-B-0-G-J-L
說明：測控液體物料,介質溫度：-40～80℃,供電電壓：AC220V,繼電器輸出,標準叉體,R1.0寸螺紋安裝,隔爆型防爆.
例子2：型號：SYC-YC-Z-D-Y500-1-N-J-S
說明：測控固體物料,介質溫度：-40～130℃,供電電壓：DC24V,繼電器輸出,延長型叉體,叉體長度：500mm,標準法蘭安裝,非防爆.
外形結構
注意事項
1. 避免因物料粘結,阻止齒叉的振動.
2. 結疤場合下,齒叉與罐壁之間應留足空間.
3. 用于液位監測的儀表,檢測點按所需監視或控制的高度確定.
4. 對于低粘度液體,音叉頭能夠白由的和過程介質分開,就可以按上圖所示的任何位置安裝.
5. 對于高粘度液體,音叉頭不能夠白由的和過程介質分開,建議只能叉端向下垂直安裝.
6. 用于料位監測的儀表,對于立式圓筒容器或與之近似的容器,安裝位置不僅取決于需要監視或控制的料位高度,同時還需考慮物料的安息角和進料位置.水平安裝時,叉端宜處在距離容器內壁三分之一容器半徑處； 兩叉股應在同一水平面內.垂直安裝在容器頂部時,安裝中心與容器內壁間的距離應選在容器半徑的三分之一處.儀表安裝位置應盡量避免物料流的直接沖擊或飛濺,以免引起錯誤動作及磨損,如果無法避免 物料的沖擊或飛濺,可以在儀表安裝位置的上方安裝防護檐,防護檐的有效寬度應大于叉端寬度,其長度應大于儀表實際滲入料倉的尺寸.
警告！安裝使用時,不得用手抓握儀表叉股或敲擊碰彈叉股,以免叉股受力變形,甚至造成內部壓電元件損壞.
日常維護與保養
1. 對于正確安裝于良好工作環境中的儀表,一般是不需維護的,但當被測物料有可能污染和粘附叉體時,應定期清理,防止粘附物沉積造成音叉工作不正常.清理時一定要注意不要磕、摔叉體,以免損壞音叉的振動部分.
2. 對于表面有特氟隆處理的儀表,不得用含有尖硬雜質的擦拭物擦拭儀表表面,以免損傷經特殊處理的表面.
儲存和運輸
1. 儲存環境溫度：-10℃～+55℃.
2. 儲存環境濕度：小于90%.
3. 產品在運輸過程中防止雨淋,避免受強烈振動和碰撞.搬運時要小心輕放,不可倒置.
售后服務
本產品應按本使用說明書規定的方法,正確使用.本公司確保售后服務的工作.本產品的保修期為一年.
