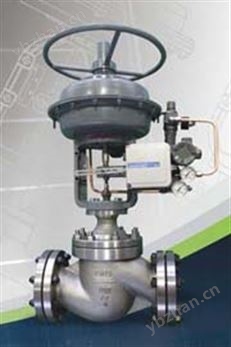

P系列單座調節閥產品概述及主要應用工況P系列頂部導向型單座調節閥是一種體積小結構簡單但卻能適應苛刻工況條件的單座調節閥,該系列調節閥很容易制成波紋管密封型、蒸汽夾套型、加長型上閥蓋等特殊結構主要應用于氣體、液體等介質流量的精確控制，對于小流量的控制也非常精準

詳細介紹

P系列單座調節閥

產品概述及主要應用工況

P系列頂部導向型單座調節閥是一種體積小結構簡單但卻能適應苛刻工況條件的單座調節閥,該系列調節閥很容易制成波紋管密封型、蒸汽夾套型、加長型上閥蓋等特殊結構
主要應用于氣體、液體等介質流量的精確控制，對于小流量的控制也非常精準。

產品型號

①	②	③	④	⑤	⑥
P	1	2	1	E	-100P16

①

閥門類型

直行程單座調節閥

②	閥門結構形式	1	2	3	4	5	6	7	8	9
②	閥門結構形式	單座調節閥	籠式單座調節閥	高壓型單座調節閥	襯氟單座調節閥		柱塞型調節閥		平衡型單座調節閥	小流量調節閥

③	端頭連接方式	1	2	3	4	5
③	端頭連接方式	對夾式	法蘭式	焊接式	螺紋式	松套式

④	閥門流道形式	1	2	3	4	5	7	8
④	閥門流道形式	直通型	90°角型	135°角型	120°角型		三通分流	三通合流

⑤	閥體及上蓋結構	--	J	Z	W	S	G	D	C	H
	閥體及上蓋結構	標準型	夾套型	外部軸承	波紋管型	散熱型	高溫型	低溫型	吹掃型	高壓型
	流量特性	--	L	E	O	閥座密封形式	--	Y	R
	流量特性	固有特性	線性	等百分比	ON-OFF	閥座密封形式	固有密封	硬密封	軟密封

⑥	公稱通徑	100	DN100
	公稱壓力	P16	國標1.6MPa	優選:PN2.5,PN6,PN16,PN40,PN64,PN100
		B150	美標ANSI150	優選:ANSI150,ANSI300,ANSI600,ANSI900, ANSI1500
		J10	日標JIS10K	優選:JIS2K,JIS5K,JIS10K,JIS20K,JIS30K, JIS40K

結構示意圖

P1，P3系列本體部結構

填料壓板	Glａnd Flange	填料	Packing
填料壓蓋	Glａnd Ring	填料墊	Packing Seat
填料隔套	Base Ring	導向套	Guide Bushing
上閥蓋	Bonnet	墊圈	Gasket
閥體螺栓	Screw	閥芯	Valve Plug
六角螺母	Nut	閥座	Seat
閥體	Body	導向架	Stem Guided
閥桿	Stem	墊圈	Gasket

P2籠式,P9小流量系列本體部結構

填料壓板	Glａnd Flange	閥座	Seat
填料壓蓋	Glａnd Ring	O型圈	O-type Rubber Ring
填料	Packing	填料隔套	Base Ring
閥蓋	Bonnet	填料墊	Packing Seat
閥桿	Stem	閥體螺栓	Screw
墊圈	Gasket	溢流孔	Overflow Hole
導向套	Guide Bushing	閥芯	Valve Plug
壓套籠	Pressed Coupling	閥體	Body

P6系列單座角閥本體部結構

填料壓板	Glａnd Flange	閥座	Seat Ring
填料壓蓋	Glａnd Ring	閥座墊圈	Seat Gasket
填料	Packing	填料隔套	Base Ring
閥蓋墊圈	Bonnet Gasket	閥體螺栓	Screw
閥芯	Valve Plug	六角螺母	Nut
導向套	Guide	閥蓋	Bonnet
壓圈	Retainer	閥體	Body

P7三通分流、三通合流調節閥系列本體部結構

填料壓板	Glａnd Flange	閥體	Body
填料壓蓋	Glａnd Ring	填料隔套	Base Ring
填料	Packing	閥體螺栓	Screw
閥蓋墊圈	Bonnet Gasket	閥蓋	Bonnet
閥桿	Stem	壓圈	Retainer
壓圈墊圈	Retainer Gasket	上閥座	Up Seat Ring
套筒	Cage	閥芯	Valve Plug
閥座墊圈	Seat Gasket	閥座	Seat Ring

注：介質左口入，下口及右口出為三通分流；介質右口及下口入，左口出為三通合流；

P8平衡型單座調節閥系列本體部結構

填料壓板	Glａnd Flange	閥體	Body
填料壓蓋	Glａnd Ring	填料隔套	Base Ring
填料	Packing	閥體螺栓	Screw
閥桿	Stem	閥蓋	Bonnet
墊圈	Gasket	導向套	Guide
墊圈	Gasket	平衡密封環	Balance Seal
導向架	Guide Holder	閥芯	Valve Plug
閥座	Seat Ring

小流量CV調節范圍

	序號	CV值
	1	0.0016～0.004
	2	0.004～0.01
	3	0.01～0.025
	4	0.02～0.05
	5	0.04～0.1
	6	0.1～0.25
	7	0.25～0.6

閥芯流量特性

閥蓋結構

技術參數

材料明細(表)

閥體	材質	WCB	CF8	CF8M
上蓋	材質	WCB	CF8	CF8M
閥芯	材質	304、316	316、316L
	處理	強化聚四氟乙烯,不堆焊/部分堆焊/全部堆焊司鈦萊合金
閥座	材質	304、316	316、316L
	處理	不堆焊/部分堆焊/全部堆焊司鈦萊合金
襯套	材質	316或17－4PH
	處理	固溶處理、析出硬化處理
墊片	材質	強化PTEF墊片、不銹鋼纏繞墊片、全金屬墊片
閥桿	材質	2Cr13、304、316	304、316L
	處理	表面硬化處理
波紋管*	材質	雙層316L
使用溫度范圍℃		-5～+230(標準型)	-5～+230(標準型)
		-45～+350(散熱型)	-45～+460(散熱型)
閥座泄漏量ml/min		ANSI CLASSⅣ ---符合GB4213-1992標準
		ANSI CLASSⅤ,訂貨時請?jiān)谔厥庖笾凶⒚?/td>
涂層		中灰色環氧樹脂	無涂層

*波紋管型使用

閥體材質的使用溫度及壓力范圍

單位：MPa(G)

溫度	PN16/CL150				PN40/CL300				PN64,PN100/CL600
℃	WCB	WC6	CF8	CF8M	WCB	WC6	CF8	CF8M	WCB	WC6	CF8	CF8M
-196~38	—	—	1.9	1.9	—	—	4.95	4.95	—	—	9.91	9.92
-45~38	—	—	1.9	1.9	—	—	4.95	4.95	—	—	9.91	9.92
-5~38	1.96	1.99	1.9	1.9	5.1	5.16	4.95	4.95	10.2	10.32	9.91	9.92
50	1.92	1.92	1.84	1.84	5	5.1	4.77	4.8	10.01	10.22	9.56	9.62
100	176	1.76	1.56	1.61	4.63	4.88	4.08	4.21	9.27	9.74	8.17	8.43
150	1.57	1.57	1.39	1.47	4.51	4.63	3.62	3.85	9.04	9.26	7.26	7.69
200	1.4	1.4	1.25	1.37	4.38	4.54	3.27	3.56	8.75	9.09	6.54	7.12
250	1.2	1.2	1.16	1.2	4.16	4.44	3.04	3.34	8.33	8.88	6.1	6.67
300	1.01	1.01	1.01	1.01	3.87	4.23	2.91	3.15	7.74	8.48	5.8	6.32
350	0.84	0.84	0.84	0.84	3.69	4.01	2.81	3.03	7.38	8.04	5.6	6.07
375	0.73	0.73	0.73	0.73	3.64	3.88	2.77	2.96	7.28	7.75	5.54	5.93
400	0.64	0.64	0.64	0.64	3.44	3.65	2.74	2.91	6.89	7.31	5.48	5.81
425	0.55	0.55	0.55	0.55	2.88	3.5	2.71	2.87	5.74	7.01	5.42	5.72
450	0.47	0.47	0.47	0.47	1.99	3.38	2.68	2.81	4	6.75	5.37	5.61
475	0.37	0.37	0.37	0.37	1.35	3.16	2.65	2.73	2.7	6.32	5.3	5.46
500	0.28	0.28	0.28	0.28	0.88	2.77	2.6	2.67	1.75	5.55	5.2	5.37
525	0.18	0.18	0.18	0.18	0.51	2.02	2.19	2.57	1.03	4.04	4.77	5.15
538	0.13	0.15	0.15	0.15	0.34	1.63	2.18	2.53	0.72	3.26	4.55	5.06

閥內件處理選定基準

填料使用溫度及壓力范圍

額定CV,Cv與開度曲線，F(xiàn)L額定液體壓力恢復系數,Xt額定壓力降比系數
1. 額定CV及行程

公稱通徑	閥芯尺寸	額定Cv值	行程	公稱通徑	閥芯尺寸	額定Cv值	行程
（mm）	（mm）	額定Cv值	（mm）	（mm）	（mm）	額定Cv值	（mm）
DN15～DN20	5	0.16	16	DN50	32	20	25
	6	0.3	16		40	25	25
	7	0.55	16		50	45	25
	8	1	16	DN65	40	25	25
	9	1.6	16		50	45	25
	10	2.5	16		65	72	40
	15	4	16	DN80	50	45	25
	20	8	16		65	72	40
DN25	5	0.16	16		80	100	40
	6	0.3	16	DN100	65	72	40
	7	0.55	16		80	100	40
	8	1	16		100	175	40
	9	1.6	16	DN125	80	100	40
	10	2.5	16		100	175	40
	15	4	16		125	280	60
	20	8	16	DN150	100	175	40
	25	13	16		125	280	60
DN32	20	8	16		150	365	60
	25	13	16	DN200	125	280	60
	32	20	25		150	365	60
DN40	20	8	16		200	640	60
	25	13	16
	32	20	25

Cv與開度曲線

IEC標準等百分比特性

FL:額定液體壓力恢復系,Xt:額定壓力降比系數

口徑	NPS	流量特性	閥芯尺寸	額定行程	Cv	FL	XT	FD
15	1/2	等百分比	10	15.0	2.41	0.90	0.54	0.61
20	3/4	等百分比	15	15.0	5.92	0.84	0.61	0.61
25	1	等百分比	10	20.0	3.07	0.89	0.66	0.72
			15	20.0	4.91	0.93	0.80	0.67
			20	20.0	8.84	0.97	0.82	0.62
		線性	32	20.0	20.6	0.84	0.64	0.34
		等百分比	32	20.0	17.2	0.88	0.67	0.38
40	1-1/2	等百分比	10	20.0	3.20	0.84	0.65	0.72
			15	20.0	5.18	0.91	0.71	0.67
			20	20.0	10.2	0.92	0.80	0.62
		線性	50	20.0	39.2	0.82	0.66	0.34
		等百分比	50	20.0	35.8	0.84	0.68	0.38
50	2	線性	60	30.0	72.9	0.77	0.64	0.33
50	2	等百分比	60	30.0	59.7	0.85	0.69	0.31
80	3	線性	90	40.0	148	0.82	0.62	0.30
80	3	等百分比			136	0.82	0.68	0.32
100	4	線性	110	50.0	236	0.82	0.69	0.28
100	4	等百分比			224	0.82	0.72	0.28
150	6	線性	180	50.0	433	0.84	0.74	0.28
150	6	等百分比			394	0.85	0.78	0.26
200	8	線性	200	80.0	846	0.87	0.81	0.31
200	8	等百分比			818	0.86	0.81	0.26

外形尺寸及重量

P1,P2,P9系列外形尺寸(標準型、散熱型、波紋管型)

單位：mm

公稱通徑	PN16/CL150		PN40/CL300		PN64,PN100/CL600		標準型		散熱型		波紋管型		執行機構
公稱通徑	L	重量kg	L	重量kg	L	重量kg	h1	H1	h1	H1	h1	H1	執行機構
DN15	184	10	194	11	206	13	127	175	277	325	187	235	QML22
DN20	184	10	194	11	206	13	127	179	277	329	187	239	QML22
DN25	184	11	197	12	210	13	144	202	294	352	204	262	QML22
DN32	200	14	216	16	230	25	158	228	308	378	218	288	QML23
DN40	222	18	235	23	251	33	158	233	308	383	218	293	QML23
DN50	254	25	267	31	286	41	168	250	318	400	228	310	QML23
DN65	276	32	292	40	311	60	223	315	373	465	343	435	QML34
DN80	298	40	317	50	337	76	235	335	385	485	355	455	QML34
DN100	352	50	368	65	394	110	242	359	392	509	362	479	QML34
DN125	403	72	425	92	460	132	320	455	470	605	480	615	QML45
DN150	451	115	473	145	508	195	336	486	486	636	496	646	QML45
DN200	543	195	568	245	610	335	350	540	500	690	510	700	QML45

注：波紋管公稱壓力制造范圍≤PN40

P3高壓系列外形尺寸(標準型、散熱型、波紋管型)

單位：mm

公稱通徑	CL900		CL1500		標準型		散熱型		執行機構
公稱通徑	L	重量kg	L	重量kg	h1	H1	h1	H1	執行機構
DN20	270	18	270	28	127	179	277	329	QML34
DN25	292	20	292	30	144	202	294	352	QML34
DN40	333	32	333	58	158	233	308	383	QML45
DN50	375	45	375	78	168	250	318	400	QML45
DN80	440	72	440	125	235	335	385	485	QML56
DN100	510	90	510	163	242	359	392	509	QML56

注：波紋管公稱壓力制造范圍≤PN40

P6系列單座角閥外形尺寸(高壓，流體壓力不平衡型)

單位：mm

公稱通徑	CL900/CL1500			執行機構
公稱通徑	L	h1	H1	執行機構
DN15	160	210	640	QML34
DN20	160	210	640	QML34
DN25	160	210	640	QML34
DN40	170	253	680	QML45
DN50	190	280	715	QML45

制造范圍

型號	閥門類型	制造口徑范圍		制造壓力范圍		備注
P1	頂部導向型單座閥	DN15~DN200	1/2"~8"	PN16~PN100	ANSI150#~ANSI600#
P1d	低溫加長型單座閥	DN25~DN200	1"~8"	PN16~PN100	ANSI150#~ANSI600#
P1g	高溫散熱型單座閥	DN25~DN200	1"~8"	PN16~PN40	ANSI150#~ANSI300#
P1b	波紋管型單座閥	DN15~DN200	1/2"~8"	PN16~PN40	ANSI150#~ANSI300#
P2	籠式單座閥	DN15~DN50	1/2"~2"	PN16~PN100	ANSI150#~ANSI600#
P3	高壓型單座閥	DN20~DN100	3/4"~4"		ANSI900#~ANSI2500#
P4	襯氟單座閥	DN15~DN200	1/2"~8"	PN16	ANSI150#	耐酸F46
P5	柱塞型單座閥	DN50~DN300	2"~12"	PN16~PN40	ANSI150#~ANSI300#
P6d	低溫角型單座閥	DN20~DN200	3/4"~8"	PN16	ANSI150#
P7	三通型單座閥	DN40~DN300	1-1/2"~12"	PN16~PN40	ANSI150#~ANSI300#
P8	平衡型單座閥	DN125~DN200	5"~8"	PN16~PN100	ANSI150#~ANSI600#
P9	小流量調節閥	DN15~DN25	1/2"~1"	PN16~PN40	ANSI150#~ANSI300#

技術性能規范
1. 設計制造標準：

通用--GB/T 12224,
球閥--GB/T 12237,
法蘭和對夾連接彈性密封蝶閥--GB/T 12238
氣動調節閥(控制閥)—GB/T 4213
船用中心型蝶閥--GB/T 3036
船用雙偏心型蝶閥--GB/T 3037
通用閥門標志—GB/T 12220-89
