<ul id="qqie6"></ul> 合肥為民電源有限公司

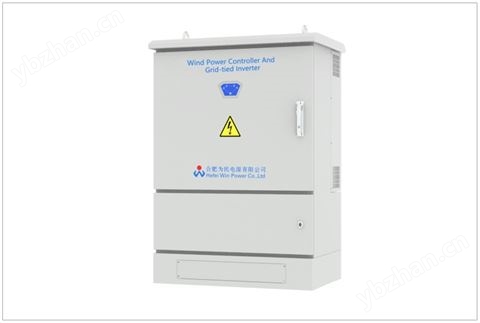

本產品適用于分布式風力發電并網系統、風光互補并網發電系統、風力發電并網系統等； 特點： ?風力發電專用并網控制變流一體機 ?寬范圍風力發電 MPPT功能，可 30個點設定功率曲線 ?完善的保護功能?可選GPRS進行遠程監控 ?高防護等級IP65，可戶外使用 ?可選GPRS進行遠程電腦監控，也可APP監控 ?支持標準MODBUS協議 ?可選變槳、偏航功能，偏航自帶解纜功能
系統結構圖
技術參數
| 型號 | WWGIT500 |
| 風電輸入 | |
| 額定輸入功率 | 50kW |
| 輸入功率 | 75kW |
| 額定輸入電壓 | 380Vac |
| MPPT電壓范圍 | 100Vac~450Vac |
| 額定輸入電流 | 76A |
| 輸入電流 | 114A |
| 切入轉速 | 60RPM（出廠值，0-1499RPM可設定） |
| 功率追蹤 | 可30個點設置功率曲線 |
| 限速控制 | 電磁限速 |
| 手動制動 | 長按顯示界面按鍵“BRAKE"5s，卸荷，再次長按5s恢復 |
| 面板上空氣開關閉合至“BRAKE位置"，三相交流短路，斷開至“RUN"位置運行 | |
| 過電流制動 | 110A（出廠值，0-132A可設定）過電流時風電并網控制變流器卸荷，10min后恢復 |
| 過轉速制動（可選） | 300轉/分（出廠值，0~1499轉/分可設定）達到系統設定轉速時卸荷，10min后自動恢復 |
| 過風速制動（可選） | 18m/s（0~30m/s可設定），達到系統設定風速時卸荷，風速低于15m/s且10min后自動恢復 |
| 交流輸出參數 | |
| 電網相位數 | 三相 |
| 額定輸出功率 | 50kW |
| 輸出功率 | 55kW |
| 額定電網電壓 | 380Vac |
| 電網電壓范圍 | 額定電網電壓的85%~110% |
| 額定電網頻率 | 50Hz/60Hz自適應 |
| 電網頻率范圍 | 49Hz~51Hz/59Hz~61Hz |
| 額定輸出電流 | 76A |
| 額定功率因數 | ＞0.98 |
| 電流總諧波畸變率 | ＜5%（額定功率時） |
| 直流分量 | ＜0.5% |
| 軟啟動 | 具備 |
| 恢復并網功能 | 具備 |
| 自動開/關機 | 具備 |
| 保護功能 | |
| 電網過/欠壓保護 | 具備 |
| 電網過頻/欠頻 | 具備 |
| 交流短路保護 | 具備 |
| 電網掉電保護 | 具備 |
| 防孤島效應保護 | 具備 |
| 過溫保護 | 具備 |
| 防雷保護 | 具備 |
| 殘余電流保護 | 具備 |
| 通用參數 | |
| 顯示方式 | LED |
| 顯示內容 | 風電運行狀態指示、卸荷指示、電網指示、故障指示 |
| 監控模式 | RS485/GPRS可選 |
| 遠程監控 | 遙測：風力發電機轉速、電網電壓、輸出功率、發電量 遙信：風力發電機狀態、風電并網變流器過流告警、過壓告警、過溫告警、故障告警等 遙控：修改風電并網變流器參數、控制風力發電機制動 |
| 效率 | ＞95% |
| 環境溫度 | -20℃～+40℃ |
| 濕度 | 0%~90%，無凝露 |
| 耐振動性能 | 能承受頻率為10Hz~50Hz，振幅為0.35mm的正弦波振動 |
| 噪音 | ≤65dB |
| 冷卻方式 | 強制風冷 |
| 外殼防護等級 | IP65（卸荷IP54） |
| 產品參考尺寸 | 1000×1450×440mm |
| 產品參考重量 | 150kg |
| 卸荷箱參考尺寸 | 1380×920×650mm |
| 卸荷箱參考重量 | 205kg |
