ZDLM型電子式電動套筒調節閥

返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號

品牌

廠商性質其他

所在地杭州市

在線詢價收藏產品

聯系方式：銷售查看聯系方式

更新時間：2022-10-20 13:28:21瀏覽次數：167次

聯系我時，請告知來自儀表網

產品分類 品牌分類

  電動調節閥

全部產品列表

暫無信息

杭州富陽瑞庾閥門有限公司

經營模式：其他

商鋪產品：49條

所在地區：浙江杭州市

聯系人：銷售

詢價 給他留言

產品簡介

ZDLM型電子式電動套筒調節閥尺寸規格范圍:DN15~DN300壓力等級范圍:ANSI150~600#PN1.6~PN6.4MpaZDLM型電子式電動套筒調節閥是由3610L/3810L/PSL或其它系列電子式一體化(或智能型)電動執行機構和套筒調節機構組成

詳細介紹

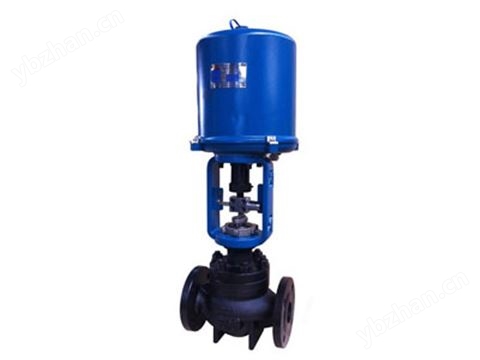

ZDLM型電子式電動套筒調節閥

尺寸規格范圍: DN15~DN300
壓力等級范圍: ANSI 150~600# PN1.6~PN6.4Mpa

ZDLM型電子式電動套筒調節閥是由3610L/3810L/PSL或其它系列電子式一體化(或智能型)電動執行機構和套筒調節機構組成。電子執行機構內有伺服系統，無須另配伺服放大器，有電源及輸入訊號即可控制運轉。調節機構采用平衡式閥塞結構，具有閥塞穩定性能好，不易產生震動，噪音低，對溫度敏感性小，允許使用壓差較大等特點；適用于流量大、泄漏量要求不嚴格的場合。套筒調節切斷閥若采用了軟密封結構，特別適應于即要求調節又要求切斷的場合。

主要零件材料

零件名稱	材料
閥體、閥蓋	WCB(ZG230-450) WCC(ZG270-500) WC6(ZG15CrMo) CF8(304) CF8M(316) CF3(304L) CF3M(316L)
閥芯、閥座	304(0Cr18Ni9) 316(OCr17Nil2Mo2) 316L(00Cr17Nil4Mo2) 并堆焊司太萊合金 17-4PH(沉淀硬化型不銹鋼)
填料	PTFE(聚四氟乙烯) R.TFE(增強聚四氟乙烯) Grafoil(柔性石墨)
密封墊片	PTFE、柔性石墨夾金屬
閥桿	304 316 316L 17-4PH

注：可根據工況選用其它材料

主要技術參數

公稱通徑 DN(mm)		20				25							32	40		50
閥座直徑 dn(mm)		10	12	15	20	10		12		15	20	25	32	32	40	32	40	50
額定流量系數(KV)	直線	1.8	2.8	4.4	6.9	1.8		2.8		4.4	6.9	11	17.6	17.6	27.5	17.6	27.5	44
	等百分比	1.6	2.5	4.0	6.3	1.6		2.5		4.0	6.3	10	16	16	25	16	25	40
閥行程(mm)		16											25
執行機構型號		361LSA-08 / 381LSA-08 / PSL201											361LSA-20 / 381LSA-20 / PSL202
公稱通徑 DN(mm)		65	80		100						125	150		200		250
閥座直徑 dn(mm)		65	65	80	65		80		100		125	125	150	150	200	250
額定流量系數(KV)	直線	69	69	110	69		110		176		275	275	440	440	690	1100
	等百分比	63	63	100	63		100		160		250	250	400	400	630	900
額定行程 L		40									60					100
常配執行機構型號		361LSB-30 381LSB-30 PSL204			361LSB-50 381LSB-50 PSL208						361LSC-65 381LSC-65 PSL312			361LSC-99 381LSC-99 PSL314		361LSC-160 381LSC-160 PSL316/320
公稱壓力 (PN)/Class		MPa			1.6，2.5，4.0，6.4(6.3) / 2.0，5.0，11.0
		Bar			16，25，40，64(63) / 20，50，110
		Lb			ANSI： Class150、 Class300、 Class600
固有流量特性		直線、等百分比
固有可調比（R）		50：1
信號		輸入信號：4-20mA(輸入1-5v的須指明)；反饋信號：4-20mA
允許泄露量		硬閥芯；Ⅳ級（10-4×Kv）軟閥芯：Ⅵ級見GB/T4213-92
工作溫度 t（℃）	常溫型				-20～200、-40～250、-60～250
	散熱型	代號：S			-40～350、-60～350
	高溫型	代號：G			350～595（選用高溫材料）
	低溫型	代號：D			D0：-60～-100、D1：-100～-200、D2：-200～-250
	調節切斷型	代號：Q			-40～150（閥芯夾增強PTFE）（特殊情況下采用）

注：① 工作溫度劃分是根據閥體材料的壓力-溫度等級(GB/T12224-2005)、使用工況、閥門的密封件材料等綜合因素來劃分的，各國劃分是有細微區別的，甚至各制造公司因使用的材料不一也會有區別的。
② 上述執行機構配置是根據常規配置來定的，具體配制要根據工藝參數，考慮到壓差，選定合理、經濟的執行機構。所配電子式電動執行機構也可采用其它公司同類型的產品。

閥蓋形式

外形尺寸

ZDLM型電子式電動套筒調節閥外形尺寸表

單位：mm

公稱通徑	L			H		D	重量 Kg
	PN Mpa			常溫	散熱高溫		PN 1.6Mpa	PN6.4Mpa
	1.6	4.0	6.4	常溫	散熱高溫		PN 1.6Mpa	常溫	高溫
15	150		230	560	630	225		12	14
20	150		230	565	635			25	28
25	160		230	570	640		24	28	31
32	180		260	595	665		26	29	32
40	200		260	655	725	255	36	45	49
50	230		300	660	735		39	49	53
65	290		340	760	840		57	76	84
80	310		380	770	840		72	95	105
100	350		430	770	850	311	85	100	120
125	400		500	1045	1135		150	175	190
150	480		550	1100	1190		187	231	251
200	600		650	1285	1380		242	365	355
250	730		775	1335	1435		345	398	495

注：① 為便于維修，頂上請請預留200-300mm空間，以便不拆閥而只拆去執行機構
② 以配 361L 型執行機構為例

ZDLM型電子式電動套筒調節閥外形尺寸表

單位：mm

公稱通徑	D	D_n	-100℃		-200℃		-250℃		D3	D4	n-Φd	重量 Kg
公稱通徑	D	D_n	H₂	H	H₂	H	H₂	H	D3	D4	n-Φd	重量 Kg
15	225	290	500	932	700	1132	900	1332	260	290	8-14	21
20		290		1050		1250		1450				35
25		290		1080		1280		1480				39
32		315		1100		1300		1500	285	315		41
40	255	335		1225		1425		1625	305	335	8-16	59
50		370		1263		1463		1663	340	370	8-16	65
65		400	600	1426	800	1626	1000	1826	370	400	10-16	95
80		435		1431		1631		1831	405	435	10-16	108
100		490		1450		1650		1850	460	490	12-18	138
125	310	555	700	1755	900	1955	1100	2155	525	555	14-18	223
150		630		1785		1985		2185	590	630	16-18	282
200		740		1821		2021		2221	700	740	18-18	395

注：① 以配361L型執行機構為例，H₂也可由設計院或用戶。
② 尺寸L見上圖

連接尺寸及標準

·法蘭按 GB/T9113-2000(默認標準)
也可按 JB/T79.1-94，JB/T79.2-94，或 HG20592～HG20635-2009
·法蘭密封面型式：PN16、PN25為凸面法蘭 PN40、PN64(63)為凹凸面法蘭，閥體為凹面法蘭
·法蘭端面距按GB12221-2005(其它標準須指明)
·焊接連接坡口按：GB12224-2005
·閥體法蘭及法蘭端面距離可以按用戶的標準制造，如ANSI，JIS，DIN等。

型號編制說明

ZDLM-□□K(B)
Z：執行器大類， D：電子式 L：直行程 M：套筒調節閥
-□□：壓力級別：如16：1.6MPa K(B)電開(關)，信號增加閥開啟
ZDLMQ-□□K(B) Q：調節切斷型 ZDLM-□□K(B)G G：高溫型
ZDLM-□□K(B)W W：波紋管密封型 ZDLM-□□K(B)J J：夾套保溫型
ZDLM-□□K(B)D D：低溫型 ZDLM-□□K(B)S S：散熱型
ZDLM-□□K(B)WS WS：波紋管密封散熱型

訂貨須知

訂貨時請用戶提供以下資料：
·調節閥名稱、型號、用途
·公稱通徑(mm)、公稱壓力(MPa)、工作溫度及范圍
·閥前壓力，閥后壓力
·介質名稱及狀態，介質流量
·閥蓋型式
·供電電壓(220V或380V，默認為220V)
·輸入信號：4-20mA，還是1-5V(默認4-20mA)
·閥體、閥內件材質要求
·閥體法蘭標準(不指明時我公司按GB9113-2000規定供貨)
·閥體結構長度(法蘭面距L)(不指明時我公司按GB12221-2005規定供貨)
·其它特殊要求(如耐蝕要求，防爆等級要求，泄漏等級限制要求等等)
·電動執行機構是否需要防爆
·是否電動執行機構生產廠家
