產品簡介

簡介：噴嘴流量計概述：噴嘴流量計結構簡單，無可動部件、長期使用穩定可靠，豐富的設計制造和應用經驗。標準化程度高，可不必進行實流標定。標準噴嘴有可靠的實驗數據和的國際、

詳細介紹

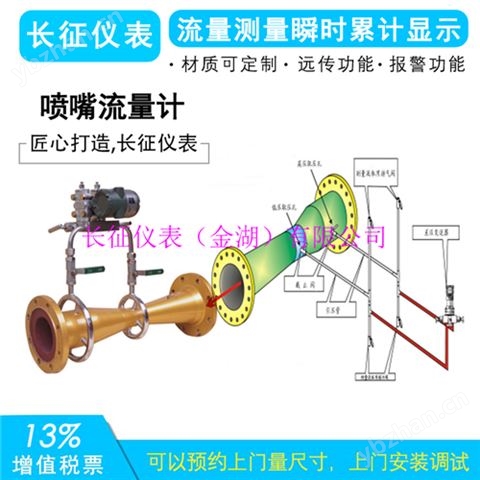

噴嘴流量計概述：

噴嘴流量計結構簡單，無可動部件、長期使用穩定可靠，豐富的設計制造和應用經驗。標準化程度高，可不必進行實流標定。標準噴嘴有可靠的

實驗數據和的國際、國家標準。在國外和國內有著其有的市場，用戶熟悉、數據完善；遵循國際標準計算與加工、使用靈活方便；是國內目前流

量測量中應用的差壓式流量計之一，在石油、化工、礦冶、鋼鐵、電力、水利、造紙、制藥、食品和化纖等許多行業中被廣泛使用。

噴嘴流量計形式：

標準噴嘴有兩種結構形式：ISA 1932噴嘴和長徑噴嘴。其設計、制造符合國際標準ISO5167或國家標準GB/T2624，由于其入口部分似乎圓弧形，

比較耐磨損，常用于高溫高壓流體（如過熱蒸汽、蒸汽主給水等）。A、ISA 1932噴嘴（圖3.4）上游面由垂直于軸的平面、廓形為圓周的兩段

弧線所確定的收縮段、圓筒形喉部和凹槽組成的噴嘴。ISA 1932噴嘴的取壓方式僅角接取壓一種。

噴嘴流量計技術參數

?公稱通徑： DN50 – DN500

?依據國家標準GB/T2624-93進行設計制造

?依據國家檢定規程JJG 640-94進行出廠檢定

?取壓方法：角接取壓、法蘭取壓

?基本精度： ±0.5%、±1%、±1.5%

?流量范圍： ≥ 1:15

?公稱壓力： 0.6、1.0、1.6、2.5、4.0、6.4、10、16、32（MPa）

?被測介質：水、空氣、天然氣、飽合蒸氣、過熱蒸氣、其它混合介質

?被測介質溫度：常規-10℃~+450℃，超出后請咨詢廠家

長徑噴嘴上游面由垂直于軸的平面、廓形為1/4橢圓的收縮段、圓筒形喉部和可能有的凹槽或斜角組成的噴嘴。教耐腐蝕，常用于高溫高壓流體
（如過熱蒸汽、鍋爐主蒸汽、化工溶液等）的測量。廣泛應用在電力行業的主蒸汽、核電行業主給水等高溫高壓流體的測量。

長徑噴嘴的取壓方式僅D-D/2取壓一種。

主要技術參數
Ÿ 公稱通徑： DN50 – DN600
Ÿ 依據國家標準GB/T2624-93進行設計制造
Ÿ 依據國家檢定規程JJG 640-94進行出廠檢定
Ÿ 取壓方法：徑距取壓
Ÿ 基本精度： 2%
Ÿ 流量范圍： ≥ 1:15
Ÿ 公稱壓力： 0.6、1.0、1.6、2.5、4.0、6.4、10、16、32、42（MPa）
Ÿ 被測介質：水、空氣、天然氣、飽合圖3.18長頸噴嘴結構示意圖（DN50-600，PN≤42MPa）
蒸氣、過熱蒸氣、其它混合介質
Ÿ 被測介質溫度：常規-10℃~+450℃，超出后請咨詢廠家

關鍵詞：噴嘴流量計流量計標準差壓式流量計天然氣
