| 產地 | 國產 | 加工定制 | 否 |
|---|
微機控制疲勞試驗機采用伺服傳動技術，可方便地用于動態疲勞試驗及靜載試驗等。尤為可貴的是，本系統實現了用低廉的成本進行零部件的動態疲勞試驗。適用于彈簧、氣彈簧、阻尼器、減震器、橡膠襯套、車橋、平衡桿、緩沖塊等零配件的疲勞測試。
PWS-D15
微機控制疲勞試驗機
1、 簡介
微機控制疲勞試驗機采用伺服傳動技術，可方便地用于動態疲勞試驗及靜載試驗等。尤為可貴的是，本系統實現了用低廉的成本進行零部件的動態疲勞試驗。適用于彈簧、氣彈簧、阻尼器、減震器、橡膠襯套、車橋、平衡桿、緩沖塊等零配件的疲勞測試。
2、產品概述

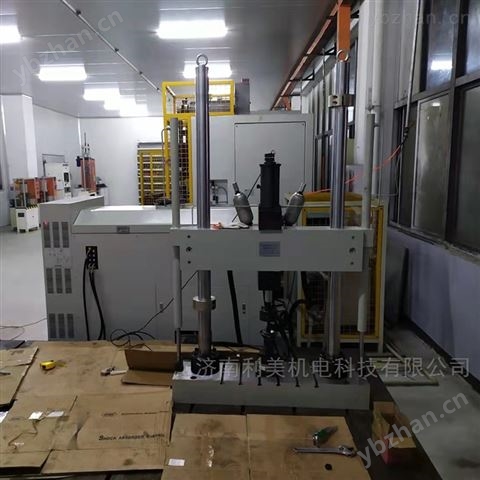

本試驗臺采用伺服傳動技術，可方便地用于動態疲勞試驗及靜載試驗等。尤為可貴的是，本系統實現了用低廉的成本進行零部件的動態疲勞試驗。與市面其他機械式試驗臺的區別是：本系統試驗了實現了精確的閉環控制，實現了電子式的疲勞試驗，成本低，功能強大，可滿足客戶對各類產品檢測使用。（類似圖，僅供參考）
3、方案描述
3.1主機：
本試驗機主要由雙立柱主機、控制系統、測試系統、強電系統及附具組成。
本試驗機的加載機構選用可靠性高、便于伺服閉環控制的伺服電動缸，電動缸將伺服電機的旋轉運動通過絲杠和絲杠副的機械運動轉換為推桿的直線運動。利用伺服電機的閉環控制特性，可以很方便地實現對推力、速度和位置的精密控制；利用現代運動控制技術、數控技術及總線（網絡）技術，實現程序化、總線（網絡）化控制。由于其控制、使用的方便性，將實現氣缸和液壓缸傳動所不能實現的精密運動控制。
電動伺服缸安裝在橫梁上，橫梁由絲杠，以升降橫梁，調整試驗空間，不受試樣高矮限制。
電動伺服缸選用松下伺服電機，中國臺灣精密滾珠絲杠，功能完善，性能*，使用可靠。
具體結構如下圖：（工作原理圖如下）
控制軟件主要技術指標
◎控制模塊：可實現閉環控制功能，可任意采集信號進行全數字閉環控制， 閉環控制頻率 10kHz；
◎伺服驅動單元：伺服的驅動控制；
◎波形發生器頻率范圍：0.001‐50Hz，頻率分辨率：0.01Hz；
◎控制波形：正弦波、三角波、方波、鋸齒波、半正弦波、半三角波、隨機 波以及外部輸入波形等；
◎控制方式：力、位移和變形閉環控制，可實現任意控制模式的平滑切換；
◎系統具有傳感器標定和清零功能；
C.計算機、打印機
◎品牌計算機，主流配置
◎HP 打印機
3.3主要功能特點如下：
3.3.1試驗振幅、頻率可自由調整。
3.3.2振動次數及頻率數字顯示。
3.3.3預置試驗次數自動停機，效率更高。
3.3.4試驗力-時間曲線實時顯示功能。
3.3.5軟件顯示力值、位移等，并顯示相關曲線。
3.3.6控制方式：試驗力、位移PID閉環控制，自動繪制試驗曲線。
4.試驗機的主要技術指標：
代號 | 名稱 | 技術參數 |
1 | 試驗力 | 15000N |
2 | 速度 | 200mm/s |
3 | 試驗行程 | 300mm |
4 | 力示值分辨率 | 1N |
5 | 位移測量精度 | 由于示值±0.5% |
6 | 試驗空間 | 400*800mm |
7 | 計數器容量 | 9*10^9 |
8 | 計數停機準確度 | ±1 |
9 | 電源電壓 | 380VAC 50Hz |
10 | 試驗機電器設備質量、 裝配質量、外觀質量 | 應符合GB/T2611-2006 《試驗機通用技術要求》 |
