聯系我時，請告知來自 儀表網概述 我公司生產的LWQ-A型氣體渦輪流量計是一種測量封閉管道中氣體介質流量的速度式儀表
概述

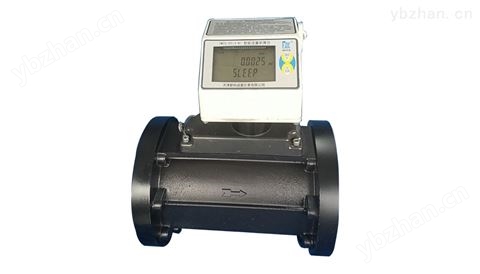

我公司生產的LWQ-A型氣體渦輪流量計是一種測量封閉管道中氣體介質流量的速度式儀表。適用于燃?xì)饧捌渌I(yè)領域中的氣體流量精確測量。由于其體積小、精度高、重復性好，可廣泛應用于各種無腐蝕氣體（如天然氣、空氣等）的流量計量，在貿易結算計量中占有較大的比重。與TMCS系列智能流量積算儀和溫度、壓力傳感器組成一體化結構產品，可對氣體體積量進行在線修正測量，以顯示換算成標準狀態（20℃，101.325kPa）或約定狀態的體積量（Nm3）。儀表內部關鍵部件采用國際品牌產品，儀表整體設計制造均采用技術，以保證儀表性能。
流量計執行JJG1037-2008《渦輪流量計檢定規程》。儀表主要性能符合GB/T18940《封閉管道中氣體流量的測量渦輪流量計》的要求。
工作原理
結構圖如圖1所示,當氣體流入流量計時,首先將通過一個裝在流量計主體（1）內的整流器(2),調整氣體的流動狀態并使氣體流速增大。然后,加速后的氣體推動渦輪(3)旋轉，渦輪的旋轉角速度與流過流量計的氣體的平均流速成正比。利用渦輪支撐及流量發生裝置（4）和流量信號采集裝置（5）得到通過流量計渦輪旋轉的轉數，利用積算儀（6）進行累積計算，得到通過的儀表的實際流量。另外，積算儀還能夠通過相應的壓力傳感器和溫度傳感器采集通過的儀表的壓力和溫度信號，把通過儀表的工況流量轉換成標準狀態下的流量并顯示出來，方便貿易結算。
圖1 結構示意圖
產品特點：
1、測量準確度高，介質適應性強 。
2、專用高精度軸承，提高了儀表的精度。
3、葉輪進行陽極氧化處理，提高其表面硬度及耐腐蝕能力。
電器特點：
一、現場本安防爆設計、免維護、低功耗、高抗干擾、配高精度壓力傳感器、溫度傳感器和單路脈沖流量傳感器組成的智能流量積算儀。
二、在線跟蹤檢測介質溫度和壓力，對工作狀態下的體積流量進行補償和壓縮因子修正。
三、顯示標態累積量、標態瞬時流量、介質溫度、介質壓力。
四、標準狀態條件可選：20℃，101.325kPa；15.5℃，101.325kPa；12℃，101.325kPa或0℃，101.325kPa。
五、補償方式可選：溫度壓力全補償；只有壓力補償；只有溫度補償或溫度壓力均不補償。最多可選擇兩種補償方式同時使用。
六、使用手持操作器設定儀表各項參數。
七、累積量每10分鐘存儲一次，斷電可長期保存。
八、有數據庫存儲功能，可存儲最近1200次的累積量、瞬時流量、壓力、溫度等參數，存儲的時間及間隔可以設置，用計算機從RS485通訊接口就可以接收數據。
九、具有RS485通訊接口、補償計算前的脈沖輸出接口（PO1）或補償計算后的脈沖輸出接口（PO2）,工況脈沖線性輸出接口（PO3）。
十、選裝4～20mA標準三線制輸出接口。
十一、輸出IC卡控制器所需的0.1 m3 、1m3、10 m3輸出（ICK）以及電池電壓低報警輸出（BAT1）、電池電壓特低報警輸出（BAT2）。
十二、電池電量不足時，顯示電池符號報警，提示及時更換電池。
型號規格及技術參數
1儀表型號規格及技術參數（ 表1）
口徑 | 型號 | 流量 (m3/h) | 始動流量(m3/h) | 范圍度 | 壓損 (Pa) | 壓力等級 | 允許誤差 |
25 | LWQ-A-40 | 40 | ≤1.3 | 10:1 | 1100 | 1.6MPa 2.5MPa 4.0MPa 6.3MPa | Qt≤Q≤Qmax: ±1% Qmin≤Q＜Qt: ±2% |
50 | LWQ-A-65 | 65 | ≤1.3 | 10:1 | 670 | ||
LWQ-A-100 | 100 | ≤1.6 | 10:1 | 1707 | |||
LWQ-A-160 | 160 | ≤2.4 | 20:1 | 2105 | |||
80 | LWQ-A-160 | 160 | ≤2.4 | 20:1 | 245 | ||
LWQ-A-250 | 250 | ≤3.0 | 20:1 | 590 | |||
LWQ-A-400 | 400 | ≤5.0 | 20:1 | 1510 | |||
100 | LWQ-A-400 | 400 | ≤4.2 | 20:1 | 950 | ||
LWQ-A-650 | 650 | ≤6.7 | 20:1 | 2310 | |||
150 | LWQ-A-1000 | 1000 | ≤10.0 | 20:1 | 950 | ||
LWQ-A-1600 | 1600 | ≤12.0 | 20:1 | 2360 | |||
200 | LWQ-A-2000 | 2000 | ≤16.0 | 20:1 | 830 | ||
LWQ-A-2500 | 2500 | ≤20.0 | 20:1 | 1230 | |||
250 | LWQ-A-4000 | 4000 | ≤25.0 | 20:1 | 1880 | ||
300 | LWQ-A-4500 | 4500 | ≤25.0 | 20:1 | 833 | ||
LWQ-A-6500 | 6500 | ≤35.0 | 20:1 | 1220 |
注：
表中流量指未經溫度、壓力補償?shù)墓r流量。
最小流量可由表中流量和量程比計算得出。
壓損是指利用負壓檢測時工況流量下的壓力損失。
流量計經過非線性修正后范圍度可提高至30：1、40：1
2儀表典型誤差曲線（圖2）
圖2 儀表典型誤差曲線
3使用條件：
1) 環境溫度：-20℃~+55℃
2) 相對濕度：≤90%
3) 大氣壓力：70~106KPa
4電氣性能指標：
防爆標志：Ex(ia)IIC T4
防爆合格證號：CE062014
外殼防護等級：IP66
安裝方式
儀表安裝時，必須采用水平安裝，為了保證儀表的計量精度，表前表后應有足夠長的直管段，一般為表前≥3DN，表后≥2DN。
安裝尺寸
口徑 | 型號 | 外形尺寸 | 連接方式 | |
長L (mm) | 高H (mm) | |||
25 | LWQ-A-40 | 150 | 374 | 法蘭連接，連接法蘭符合GB/T9119-2010《板式平焊鋼制管法蘭》PN16~PN63 |
50 | LWQ-A-65 | 150 | 374 | |
LWQ-A-100 | 150 | 374 | ||
LWQ-A-160 | 150 | 374 | ||
80 | LWQ-A-160 | 240 | 391 | |
LWQ-A-250 | 240 | 391 | ||
LWQ-A-400 | 240 | 391 | ||
100 | LWQ-A-400 | 300 | 420 | |
LWQ-A-650 | 300 | 420 | ||
150 | LWQ-A-1000 | 450 | 461 | |
LWQ-A-1600 | 450 | 461 | ||
200 | LWQ-A-2000 | 600 | 519 | |
LWQ-A-2500 | 600 | 519 | ||
250 | LWQ-A-4000 | 750 | 573 | |
300 | LWQ-A-4500 | 900 | 625 | |
LWQ-A-6500 | 900 | 625 | ||
訂貨須知
1選擇合理流量測量范圍的流量計。
規格型號表格中所列的流量范圍均為工況體積流量范圍，用戶在選型時應根據工況用氣流量按照規格型號表格中所列的參數選擇儀表。如果已知標態（101.325kPa，20℃）體積流量應按如下公式換算成工況體積流量后再按照表1中所列的參數選擇儀表。
式中：
—— 工況體積流量
—— 標態（101.325kPa，20℃）體積流量
——標準物理大氣壓（101.325kPa）
—— 當?shù)卮髿鈮海╧Pa）
—— 流量計壓力檢測點處的表壓力（kPa）
—— 流量計溫度檢測點處的溫度（273.15+t）K
—— 流量計溫度檢測點處的溫度（℃）
—— 標準狀態下的溫度（273.15K）
—— 被測介質工作狀態下的壓縮系數
—— 被測介質標準狀態下的壓縮系數
當用于天然氣體積流量測量時，已知天然氣的組成成分，且真實相對密度
小于或等于0.75、氮?dú)夂投趸細獾哪柗謹?shù)分別不超過0.15時，可按照中國石油天然氣行業標準SY/T6143-2004然氣超壓縮因子
的計算方法確定
和
的比值，
。當和組分超出此規定時應按照國家標準GB/T17747.2-2011進行計算。（儀表選型計算時，可粗略認為≈）
2、提供必要的使用參數
•管徑；
•氣體流量，值和最小值（注明狀態條件，標準狀況或工作狀況）；
•氣體流向；
•工作壓力, 值和最小值；
•工作溫度, 值和最小值；
•環境溫度, 值和最小值；
•氣體類型；有條件的情況下提供被測介質的組分；
•是否需要加裝智能積算儀，智能積算儀是否需要信號遠傳并注明遠傳方式（儀表出廠默認為就地指示型）；
•是否需要技術監督部門的計量合格證書。
