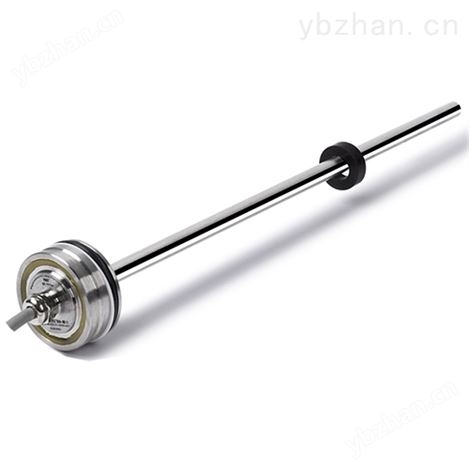

緊湊型磁致伸縮位移傳感器 返回列表頁

產品概述

TEC 磁致伸縮位移傳感器是浙達精益自主研發的新一代直線位移傳感器，它能夠在惡劣的工作環境下，為用戶提供實時、可靠、精確、連續的直線位移信號，被廣泛用于冶金設備、風電設備、工程機械、橡膠機械、港口機械、礦山機械、能源以及其它工業自動化領域。

工作原理

磁致伸縮的檢測機理基于傳感器核心檢測元件——磁致伸縮波導絲與游標磁環間的魏德曼效應。測量時，電子倉中的激勵模塊在敏感檢測元件（波導絲）兩端施加一查詢脈沖，該脈沖以光速在波導絲周?chē)纬芍芟虬脖董h(huán)形磁場，環形磁場與游標磁環的偏置永磁磁場發生耦合作用時，會在波導絲表面形成魏德曼效應扭轉應力波，扭轉波以聲速由產生點向波導絲兩端傳播，傳向末端的扭轉波被阻尼器件吸收，傳向激勵端的信號則被檢波裝置接收，電子倉中的控制模塊計算出查詢脈沖與接收信號間的時間差，再乘以扭轉應力波在波導材料中的傳播速度（約2800m/s），即可計算出扭轉波發生位置與測量基準點間的距離，也即游標磁環在該瞬時相對于測量基準點間的絕dui距離，從而實現對游標磁環位置的實時精確測量。

MH緊湊型磁致伸縮位移傳感器特點：

●堅固，全封閉設計，結構緊湊

●體積小，安裝方便

●抗干擾，抗震動能力強

●適應惡劣環境，防護等級高

●易于診斷，LED指示燈狀態指示

●穩定可靠，采用數字模擬技術

●永bu磨損，非接觸測量方式

●無須歸零，絕dui位移輸出

●低功耗設計，有效減小系統發熱

●測量起止位置全量程可調

●支持多磁環位置同時測量

技術參數

MH緊湊型磁致伸縮位移傳感器選型指南
