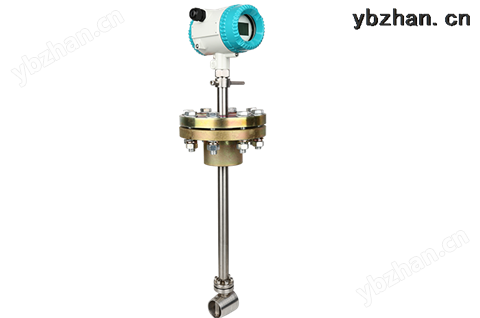

LUGB插入式渦街流量計

返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號

品牌

廠商性質生產商

所在地上海

在線詢價收藏產品

聯系方式：雷經理查看聯系方式

更新時間：2022-07-08 11:58:17瀏覽次數：320次

聯系我時，請告知來自儀表網

產品分類 品牌分類

  插入式渦街流量計

全部產品列表

  其他品牌

艾絲特儀表（上海）有限公司

經營模式：生產廠家

商鋪產品：29條

所在地區：上海上海市

聯系人：雷經理（經理）

詢價 給他留言

產品簡介

公稱通徑： DN100-3000mm ......

詳細介紹

產品簡介

插入式渦街蒸汽流量計主要用于各種行業工業管道中大口徑氣體、液體、蒸汽介質流體的流量測量, 特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。插入式渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較理想的流量儀表。

插入式渦街流量計主要由壓力傳感器、測量電路和過程連接件三部分組成。它能將壓力傳感器感受到的氣體、液體等物理壓力參數轉變成標準的電信號，以供給指示報警儀、記錄儀、調節器等二次儀表進行測量、指示和過程調節。在國內，目前在小型自動化控制方面運用的插入式渦街流量計一般基于壓阻式原理，也就是壓敏電阻受壓后產生電阻變化，通過放大器放大并采用標準壓力標定，即可進行壓力檢測。

優勢特點

智能渦街流量計的傳感器的通用性很強，從而使傳感器具有良好的互換性采用數控設備加工傳感器的表體和旋渦發生體等，確保加工精度，從而使零部件（特別是旋渦發生體）的通用性強，從而真正做到不會因零部件的更換而影響傳感器的重復性和精度；能產生強大而穩定的渦街信號。

結構簡單牢固，無可動部件，可靠性高，使用維護方便。

檢測元件不與介質接觸，性能穩定，使用壽命長傳感器采用檢測探頭與旋渦發生體分開安裝，而且耐高溫的壓電晶體密封在檢測探頭內，不與被測介質接觸，所以渦街流量計具有結構簡單、通用性好和穩定性高的特點。

輸出與流量成正比的脈沖信號或模擬信號，無零點漂移，精度高，方便與計算機聯網；

測量范圍寬，量程比可達1：10；

渦街流量計測量體積流量時不需補償，渦街輸出的信號實際上是與流速成線性關系的，也就是與體積流量成正比。壓力和溫度補償的目的是為了得到流體的密度，乘以體積流量就得到質量流量，若測量氣體的體積流量就不需要補償了；

壓力損失小。用口徑DN50的渦街流量計測量可燃氣體的流量，若管道內的大流量Qmax =200m3/h時，傳感器的壓力損失是：△P =1.08×10-6 ρv2（kPa）= 0.605 KPa

在一定的雷諾數范圍內，流量特性不受流體壓力、溫度、黏度、密度、成分的影響，僅是與旋渦發生體的形狀和尺寸有關；

應用范圍廣，蒸汽、氣體、液體流量均可測量；

技術參數

測量介質	液體、氣體、飽和蒸汽、過熱蒸汽
精度等級	液體±1.0%，氣體（蒸汽） ±1.5%，插入式±2.5%
工作壓力	1.6MPa
介質溫度	普通型-40～150℃ 中溫型-40～250℃ 高溫型-40～350℃
輸出信號	三線電壓脈沖，低電平0～1V，高電平 > 4V，占空比50%；二線制標準電流4～20mA；三線制標準電流0～10mA
工作環境	-35℃～+60℃，濕度≤95%RH
工作電源	DC12V；DC24V
殼體材料	碳鋼、不銹鋼
防爆類型	本安型 ExibIICT6

產品選型

測量介質：渦街流量計是一種速度式流量計，它的原理，決定了它的測量介質類型，可以是液體，也可以是氣體或蒸汽。目前，絕大多數工業場合，比如氮氣，壓縮空氣，蒸汽，導熱油等，多是采用的法蘭連接式渦街流量計來測量；

管道口徑：法蘭連接式渦街流量計按照安裝方式的不同，可以分管道式和插入式安裝。對于管道式來說，管道口徑和大多數其他流量計一樣，小的是DN15，大的話，則是可以到達DN300。如果需要更大的口徑的話，可以選擇插入式安裝，常規口徑范圍大可以到達DN2000，DN2000以上口徑則按照協議供貨；

測量精度：法蘭連接式渦街流量計的精度也有好幾個等級，而且是按照測量介質來分的。管道式的渦街流量計，如果是測液體的話，測量精度可以達到1.0級，測氣體的話，精度可以達到1.5級。如果是插入式的渦街流量計，精度可以達到1.5級和2.5級；

介質溫度：通常來說，分為三個范圍，分為常溫，中溫和高溫。溫度范圍分別是-40～100℃(常溫)、100～250℃(中溫)、100～320℃(高溫)。如果現場介質溫度更高的話，比如說一些過熱蒸汽，可以用孔板流量計來測量；

公稱壓力：主要是按照安裝方式來分，市場上主要需求如下幾類，例如法蘭卡裝型(2.5MPa)、法蘭連接型(1.0/1.6/2.5MPa)，插入式安裝型(1.6MPa/2.5MPa/4.0MPa)；

供電電源：按照目前市場上需求，主要有+12VDC(三線制脈沖輸出)、+24VDC(三線制脈沖輸出型及二線制電流輸出型)3.6V鋰電池、雙供電；

輸出信號：按照目前市場上需求，主要有電壓頻率脈沖輸出、兩線制4-20mA輸出和HART輸出。另外，有些場合可能需要數字量輸出，我們也能提供modbus的RS485通訊。

應用領域

工業生產過程

能源計量

環境保護工程

交通運輸

生物技術

科學實驗

海洋氣象

江河湖泊

安裝事項

1、在管路上選擇插入式渦街流量計安裝地點時應保證上游直管段長度≥15D，下游直管段≥5D。
2、在管道用氣割方法開一個Φ100mm的圓孔，孔的周邊應無毛刺，以保證探頭順利通過。
3、在管道圓孔處焊上法蘭短管，焊時應注意垂直方向，焊后要求軸線與管道軸線相正交，且法蘭短管的延長線通過管道橫面的圓心。
4、渦街流量計下連接法蘭以下插入桿的長度Y值的確定，應以出廠實際標準為準，用戶可不需調整，如特殊情況下，在計算插入深度時，應視直管段長度和工況介質等情況，可作適當調整。一般在測量管直段足夠長或測量管道口徑為400mm以上時，有先采用平均流速點測量法，這種方法測量精度基本不受雷諾數變化影響，探頭的插入深度為Y=0.25R-0.25D（R為測量管道半徑,D為測量管道通徑）。當測量管直管段較短或測量管道口徑為400mm以下時（包含400mm）時，采用中心流速點測量法，插入深度為Y=0.5D。在測量深度確定后，可在安裝之前將插入桿調整好長度，定準沖點方向標志，保證漩渦發生體的方向同測量管道流向按圖3要求一致，這時可將流量計同螺栓連接固定在法蘭短管上。
5、在法蘭之間應安裝密封墊，常溫用橡膠板，高溫用石棉板等耐熱材料。
6、不斷流裝卸方法（帶球閥），拆卸時，首先旋松緊定螺釘4，再松開鎖緊螺母5，然后向上推動插入桿，直到探頭位于球閥上部的極限位置上，這時剛好能使球閥關閉。再拆卸上連接法蘭8，螺栓12和螺母11，然后將流量計端下，安裝流量計的順序則與拆卸時相反。
