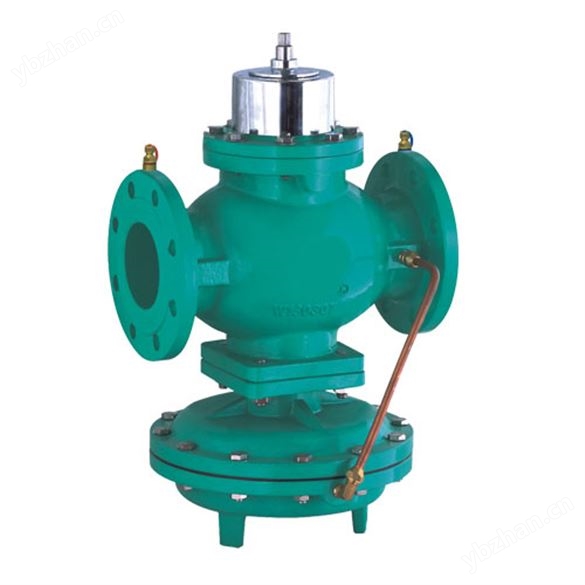

動態可調流量平衡閥 返回列表頁

特點：
1、結構新穎、原理，集流量調節和水力平衡功能于一身。
2、流量控制精確，在小流量情況下，也具有的流量特性。
3、安裝此閥可減少空調系統閥門使用數量，免去煩瑣的水力平衡調試。裝有本閥門的各支路間的流量變化互不干擾，能實現自動水力平衡。
4、具有自力式膜片定壓差控制器，對流量變化反應迅速，溫度控制精度高。
5、安裝此閥后可使工程分批分區投入使用，無須擔心水力失衡。
6、提高水泵運行效率，節約能源。

工作原理：
該閥門分為兩部分，即上半部的流量調節部分和下半部的壓差平衡部分。
流量調節部分由開度顯示和鎖定裝置及主閥瓣構成。閥門通過手動調節至需要的流量后進行鎖定，防止非管理人員進行誤操作。
當主閥瓣開度設定后，如果管路中壓力升高流量增大（其他支路關閉或泵的揚程變化等原因造成），這時閥門壓差平衡部分的膜片上下腔的壓力差會發生變化，膜片帶動副閥瓣運動，關小開度，流量減小到設定值時，副閥瓣處于浮動狀態。相反，如果壓差降低，則副閥瓣開大，這樣就起到了控制流量的作用。

選型分析：
1、根據空調箱設計流量和閥門允許壓差范圍確定動態可調流量平衡閥的規格。
2、根據要求確定平衡閥的技術參數。
例：某空調箱的供回水主管，設計流量是45m3/h，要求所選閥門的計算阻力損失不高于40Kpa?，F(xiàn)選擇動態可調流量平衡閥。
選型步驟：a根據要求的設計流量45m3/h和計算阻力損失值40Kpa查樣本。
b規格為D100、流量為52m3/h、壓差范圍為30~300Kpa的動態可調流量平衡閥滿足要求。
c該動態可調流量平衡閥的計算壓差為30Kpa（用于計算水泵揚程）。
